Руководство пользователя для серии ES-2108
Глава 2 Установка и подключение аппаратного обеспечения 37
ГЛАВА 2
Установка и подключение
аппаратного обеспечения
В данной главе описаны процедуры установки и подключения коммутатора.
2.1 Установка на столе
1 Убедитесь, что коммутатор сухой и чистый.
2 Уст ановите коммутатор на ровной горизонтальной поверхности, достаточно
устойчивой, чтобы выдержать вес коммутатора и подключенных к нему кабелей.
Убедитесь, что рядом есть розетка.
3 Убедитесь, что вокруг коммутатора имеется достаточно свободного пространства
для циркуляции воздуха и подключения кабелей и шнура питания.
4 Уд а ли те наклейки с резиновых
ножек.
5 Прикрепите резиновые ножки к каждому углу днища коммутатора. Эти ножки
защищают коммутатор от вибрации и обеспечивают наличие свободного места
между устройствами, установленными друг на друга.

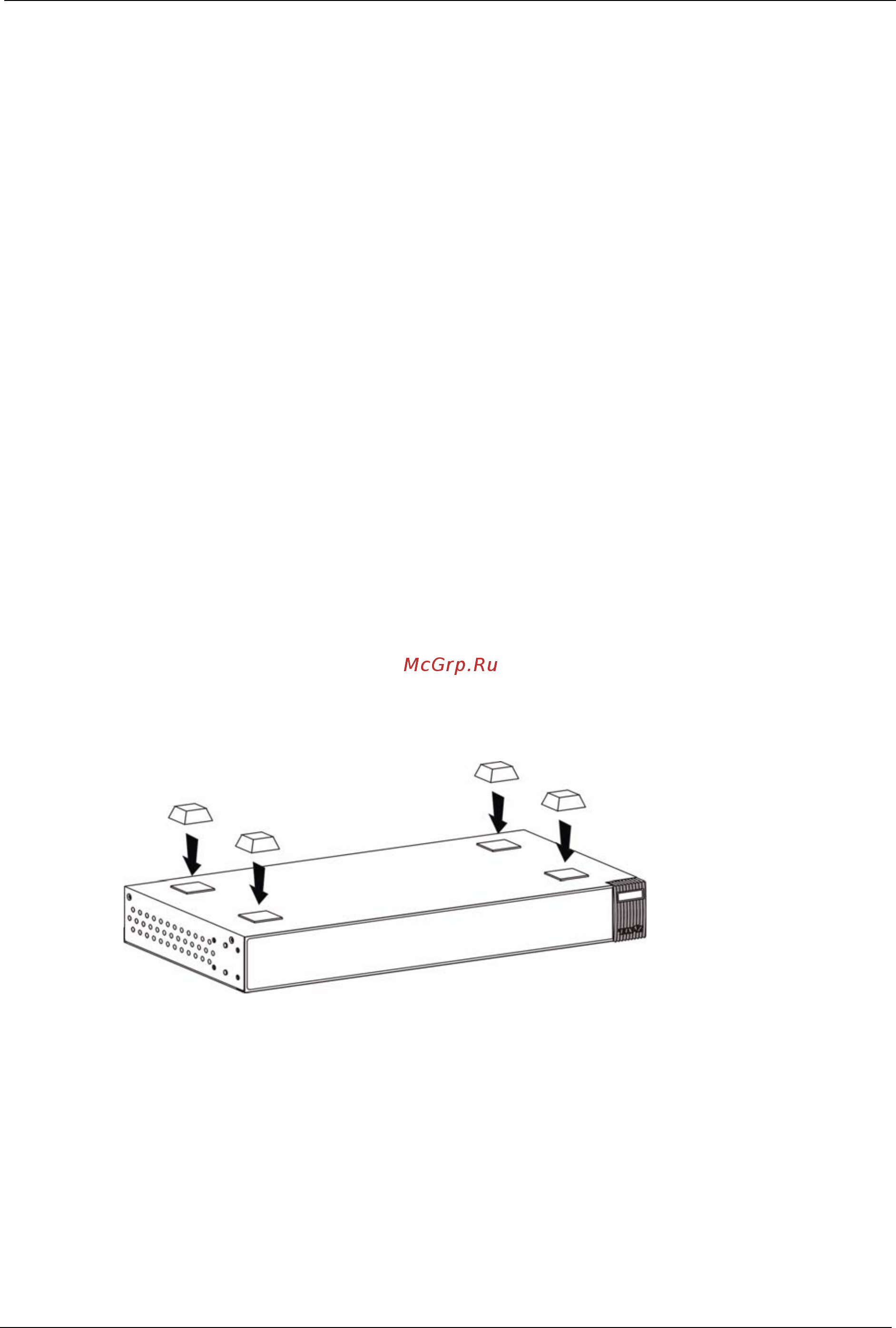

Рисунок 6 Прикрепление резиновых ножек
Примечание:НЕ заслоняйте вентиляционные отверстия. При установке
устройств друг на друга убедитесь, что между ними есть
свободное пространство.
Чтобы обеспечить нормальную вентиляцию, оставьте зазор как
минимум в 4 дюйма (10 см) спереди и 3,4 дюйма (8 см) сзади
коммутатора. Это особенно важно при установке в закрытой
стойке.
