Руководство пользователя для серии ES-2108
Глава 23 Контроль доступа 169

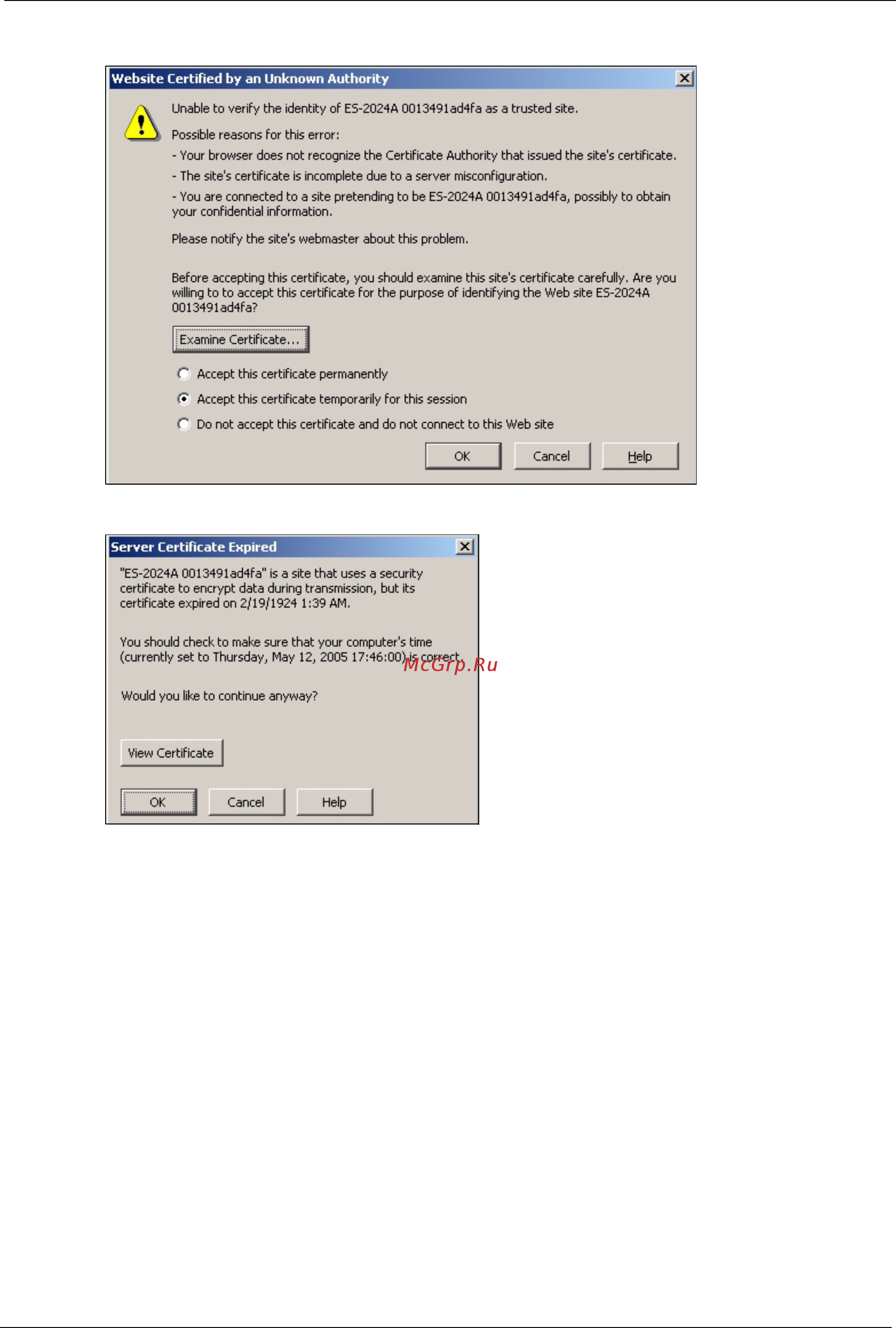

Рисунок 91 Сертификат безопасности 1 (Netscape)
Рисунок 92 Сертификат безопасности 2 (Netscape)
23.9.3 Основной экран
После того, как был принят сертификат и введены имя пользователя и пароль, появится
основной экран коммутатора. В нижней части экрана браузера появится значок замка,
что свидетельствует об установлении защищенного соединения.
