Руководство пользователя для серии ES-2108
34 Глава 1 Знакомство с коммутатором
1.4.3 Пример высокоскоростной коммутации
Коммутатор идеально подходит для соединения двух сетей, которым требуется высокая
пропускная способность. В приведенном примере для соединения этих двух сетей
используется группирование портов.
Переход на высокоскоростные локальные сети, например, работающие по технологии
ATM, для большинства пользователей нецелесообразен из-за высокой стоимости
замены всех имеющихся Ethernet-кабелей и карт адаптеров, реструктуризации сети и
сложности технического обслуживания. Коммутатор позволяет добиться такой же
пропускной способности, как и в сети ATM, но при существенно меньших затратах и с
возможностью использования имеющихся адаптеров и коммутаторов. Более того,
сохраняется существующая структура локальной сети, так как все порты могут
свободно связываться друг с другом.

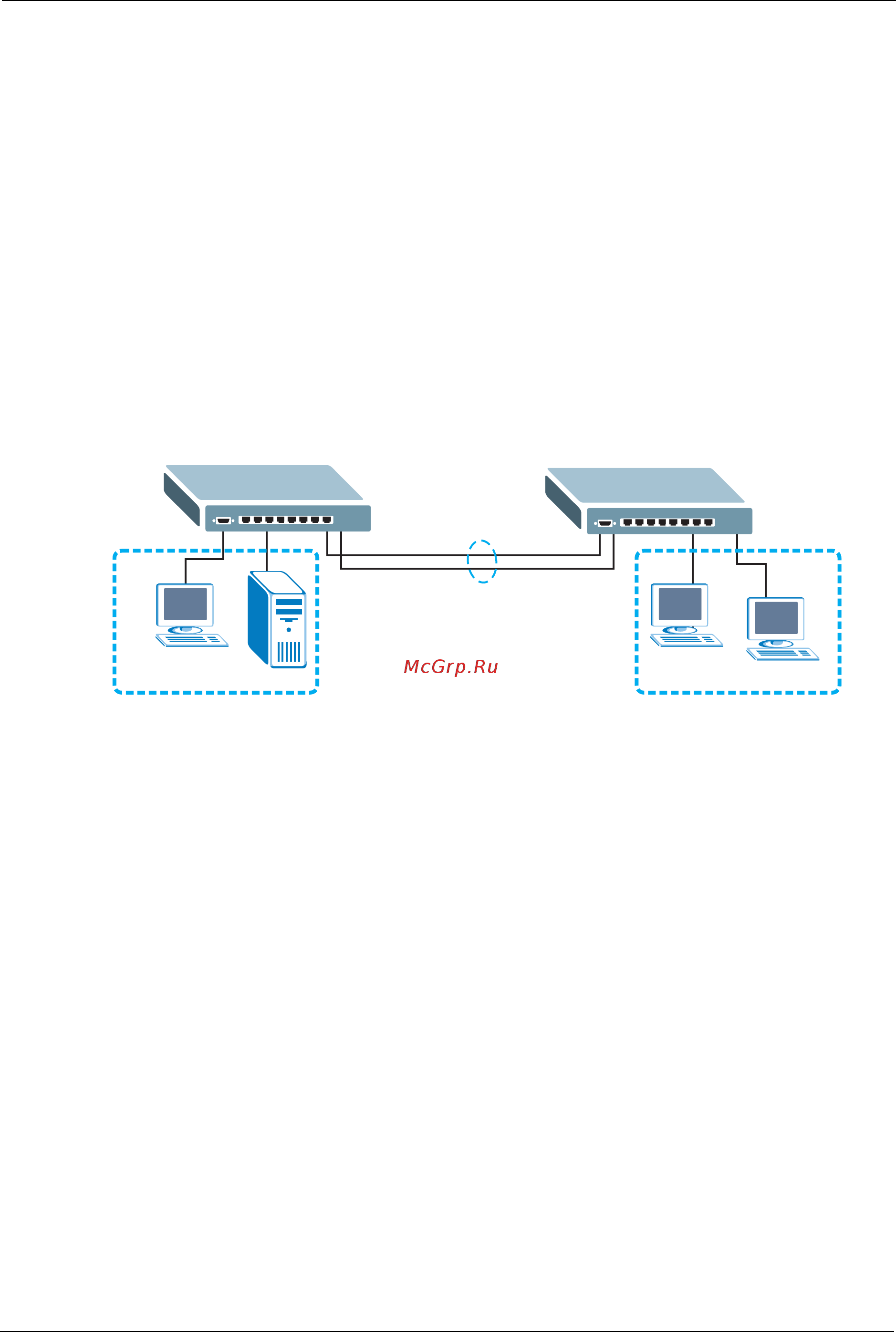

Рисунок 3 Пример высокоскоростной коммутации
1.4.4 Примеры применения в сетях VLAN на базе IEEE 802.1Q
В данном разделе рассмотрена рабочая группа и сервер общего пользования,
работающие в виртуальных локальных сетях VLAN на базе тегов, согласно 802.1Q.
Виртуальные локальные сети (VLAN, Virtual Local Area Network) позволяют разделить
одну физическую сеть на несколько логических. Станции в логической сети
принадлежат к одной группе. Станция может принадлежать к нескольким группам. При
использовании сетей VLAN станция не может отправлять
или принимать данные от
станций, не принадлежащих к той же группе (группам); это возможно лишь в том
случае, если трафик проходит через маршрутизатор.
Дополнительную информацию о виртуальных локальных сетях можно найти в гл.8,
«Виртуальные локальные сети (VLAN)», на стр. 83.
Группа каналов
Отдел
продаж
Исследова-
тельский отдел
