Руководство пользователя для серии ES-2108
Глава 7 Основные настройки 75
7.5 Экран Switch Setup
Чтобы отобразить показанный ниже экран, выберите в навигационной панели Basic
Setting и Switch Setup. Экраны настройки виртуальных локальных сетей VLAN
изменяются в зависимости о того, какой пункт выбран в поле VLAN Type: 802.1Q или
Port Based.Информацию по виртуальным локальным сетям можно найти в
соответствующей главе.

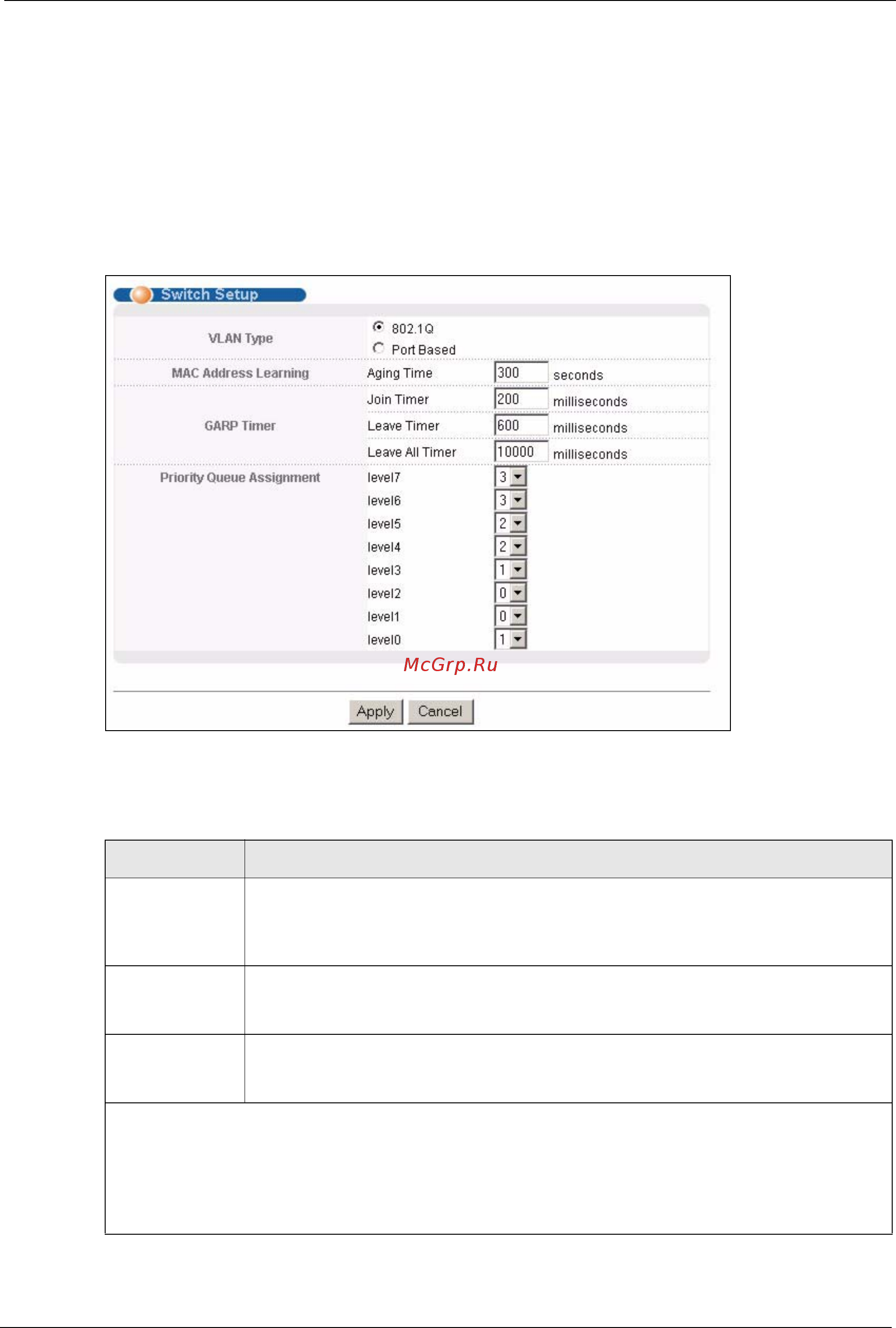

Рисунок 33 Экран Switch Setup
Поля экрана описаны в следующей таблице.
Таблица 11 Экран Switch Setup
ПОЛЕ ОПИСАНИЕ
VLAN Type Выберите 802.1Q или Port Based. Экран VLAN Setup изменится в зависимости
от того, какой тип виртуальных локальных сетей VLAN выбран на этом экране:
802.1Q или Port Based. Дополнительную информацию можно найти в гл.8 на
стр.83.
MAC Address
Learning
Функция получения (запоминания) MAC-адресов снижает объем исходящего
широковещательного трафика. Получение MAC-адресов работает только на
активных портах.
Aging Time Введите
время от 10 до 3000 секунд. Это период, в течение которого все
динамически полученные MAC-адреса хранятся в таблице MAC-адресов. По
его истечении они устаревают и должны быть получены заново.
GARP Timer:
Коммутаторы присоединяются к виртуальным локальным сетям VLAN путем передачи
декларации. Декларация представляет собой передачу сообщения Join с использованием
протокола GARP. Декларации отменяются путем передачи сообщения
Leave. Сообщение Leave
All отменяет все декларации. Таймеры GARP определяют значения тайм-аута для декларации.
Более подробную информацию можно найти в главе о VLAN.
