Руководство пользователя для серии ES-2108
Глава 16 Аутентификация портов 119
16.1.1.2 Атрибут протокола туннелирования
С помощью атрибутов протокола туннелирования на сервере RADIUS можно назначить
порт коммутатора определенной сети VLAN (фиксированной, без тегов). При этом
также назначается идентификатор VID порта. Дополнительную информацию можно
найти в RFC 3580.
16.2 Настройка аутентификации портов
Для включения аутентификации портов нужно сначала включить функции безопасности
стандарта IEEE802.1x (как на самом коммутаторе, так и на порту или портах), а затем
ввести параметры сервера RADIUS.
Чтобы отобразить показанный ниже экран, выберите в навигационной панели Advanced
Application, Port Authentication.

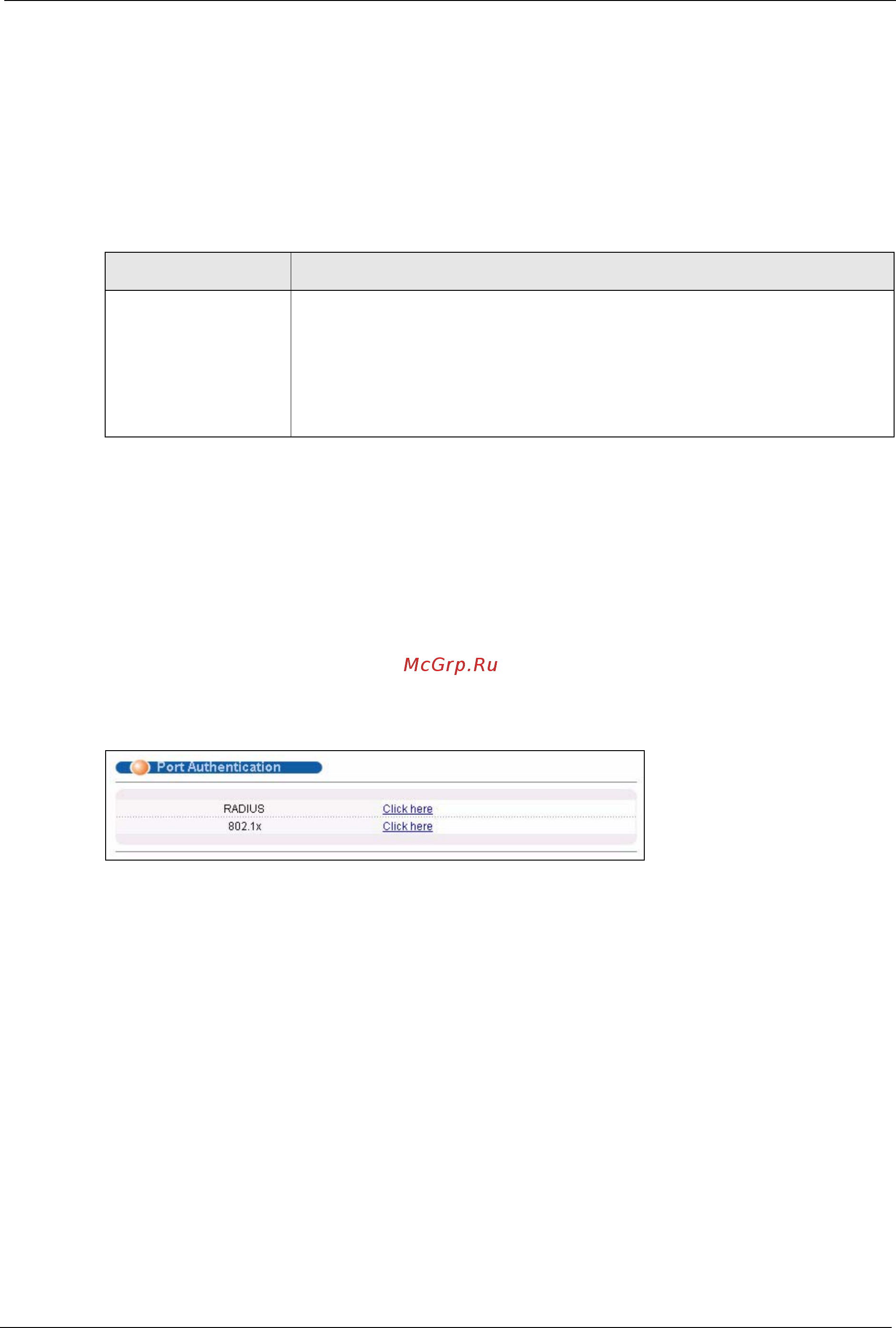

Рисунок 55 Экран Port Authentication
16.2.1 Ввод параметров сервера RADIUS
Чтобы отобразить показанный ниже экран настроек, выберите пункт RADIUS на экране
меню Port Authentication. На коммутаторе можно настроить два сервера RADIUS. С
помощью данного экрана можно настроить первый сервер RADIUS.
Примечание:Для настройки первого и второго сервера RADIUS можно
воспользоваться интерфейсом командной строки.
Таблица 34 Поддерживаемые атрибуты протокола туннелирования
ФУНКЦИЯ АТРИБУТ
Назначение сети
VLAN
Tunnel-Type = VLAN(13)
Tunnel-Medium-Type = 802(6)
Tunnel-Private-Group-ID = VLAN ID
Примечание:На коммутаторе необходимо создать сеть
VLAN с указанным идентификатором VID.
