Руководство пользователя для серии ES-2108
150 Глава 21 Дифференцированное обслуживание
Отображение маркеров DSCP на приоритеты IEEE802.1P по умолчанию показано в
следующей таблице.
21.3.1 Настройка DSCP
С помощью данного экрана можно изменить отображение маркеров DSCP на
приоритеты IEEE 802.1p; выберите DSCP Setting на экране DiffServ. Появится экран,
показанный ниже.

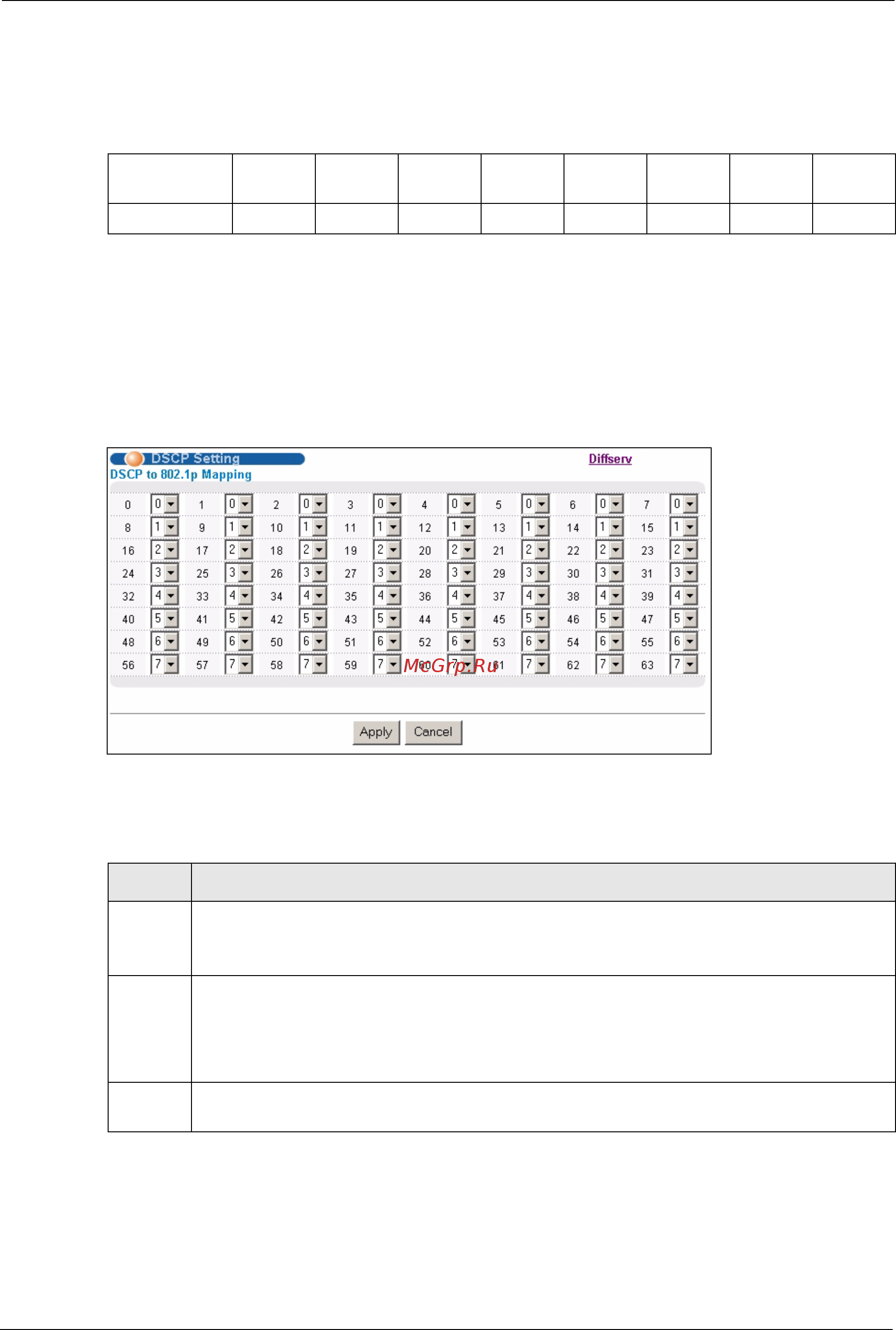

Рисунок 76 Экран DiffServ: DSCP Setting
Поля экрана описаны в следующей таблице.
Таблица 48 Отображение маркеров DSCP на приоритеты IEEE802.1p по умолчанию
ЗНАЧЕНИЕ
DSCP
0 – 7 8 – 15 16 – 23 24 – 31 32 – 39 40 – 47 48 – 55 56 – 63
IEEE802.1P01234567
Таблица 49 Экран DiffServ: DSCP Setting
ПОЛЕ ОПИСАНИЕ
0 … 63 Идентификационные номера классификации DSCP.
Чтобы определить отображение на приоритет IEEE802.1p, выберите уровень
приоритета в ниспадающем списке.
Apply Нажмите Apply, чтобы сохранить изменения в оперативной памяти коммутатора. Эти
настройки будут утеряны в случае выключения коммутатора или перебоя в подаче
питания, поэтому по завершении настройки необходимо нажать на ссылке Save в
верхней навигационной панели
для сохранения изменений в энергонезависимой
памяти.
Cancel Нажмите Cancel, чтобы отменить все изменения и начать настройку на этом экране
заново.
