Руководство пользователя для серии ES-2108
270 Глава 36 Устранение неполадок
36.2.1 Всплывающие окна, JavaScript и разрешения Java
Для использования Web-конфигуратора нужно разрешить:
• Всплывающие окна браузера на устройстве.
• JavaScript (по умолчанию включен).
• Разрешения Java (по умолчанию включены).
Примечание:Ниже описаны экраны браузера Internet Explorer 6. Экраны других
версий Internet Explorer могут отличаться.
36.2.1.1 Блокировщики всплывающих окон Internet Explorer
Для подключения к устройству нужно отключить блокировку всплывающих окон.
Необходимо либо отключить блокировку всплывающих окон (она включена по
умолчанию в ОС Windows XP с установленным пакетом обновлений Service Pack 2),
либо включить блокировку и создать исключение для IP-адреса устройства.
36.2.1.1.1 Отключение блокировки всплывающих окон
1 В Internet Explorer выберите пункт Tools, Pop-up Blocker и затем Turn Off Pop-up
Blocker.

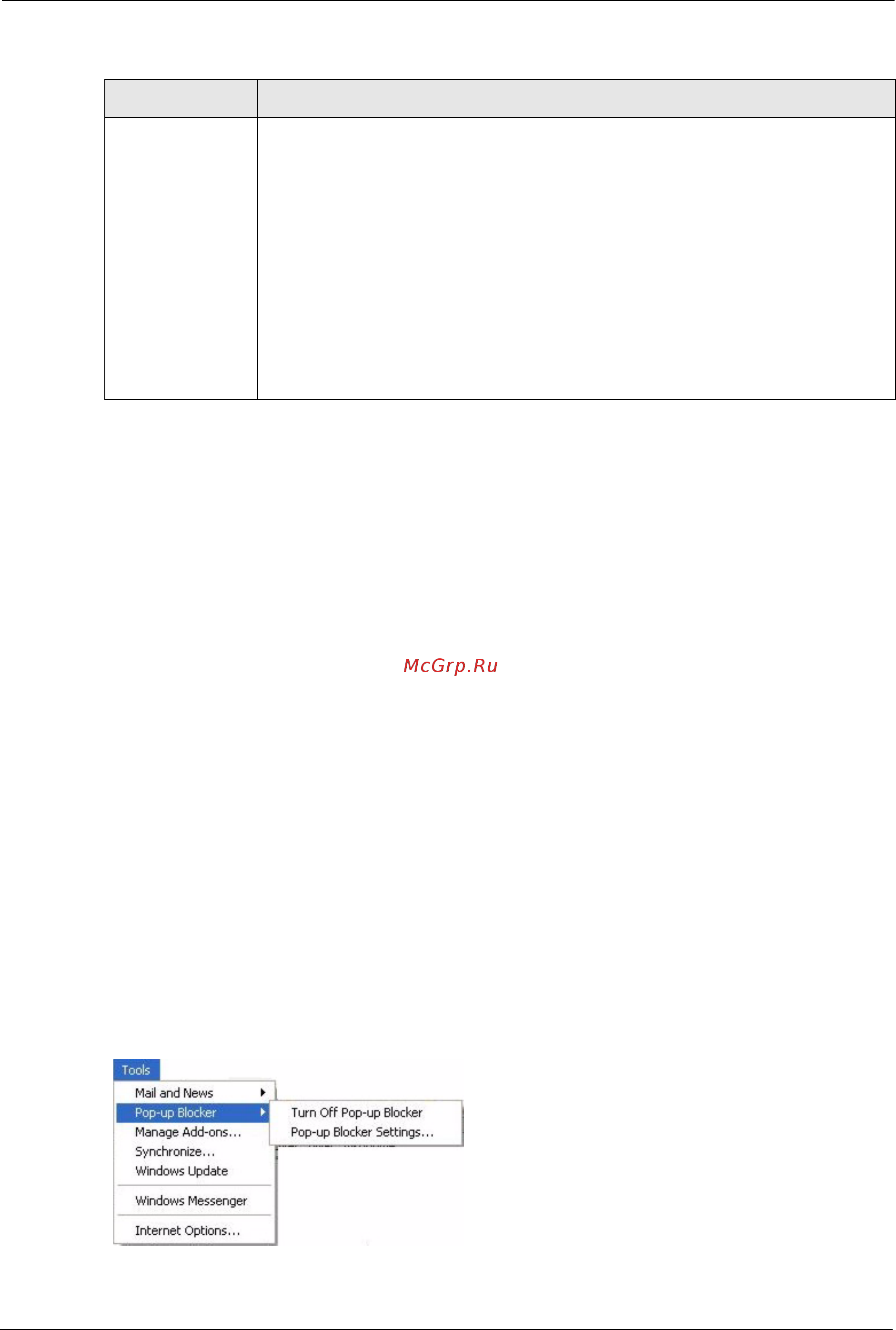

Рисунок 109 Блокировщик всплывающих окон
Невозможно
получить доступ
к Web-
конфигуратору.
Возможно, потребуется также очистить кэш Интернет-браузера.
В браузере Internet Explorer в меню Tools выберите Internet Options, чтобы
открыть экран Internet Options.
На вкладке General нажмите на Delete Files. Во всплывающем окне
установите переключатель Delete all offline content и нажмите OK. Нажмите
OK в окне Internet Options, чтобы закрыть его.
Если вы отключали свой компьютер
от одного устройства и подключали его к
другому устройству с тем же самым IP-адресом, в таблице протокола
разрешения адресов ARP вашего компьютера может остаться запись,
сопоставляющая IP-адрес управления с MAC-адресом предыдущего
устройства.
Для удаления всех записей в таблице ARP вашего компьютера введите в
командной строке Windows команду arp -d.
Таблица 79 Устранение неполадок при доступе к коммутатору
ПРОБЛЕМА УСТРАНЕНИЕ
