Руководство пользователя для серии ES-2108
Глава 22 Обслуживание 155

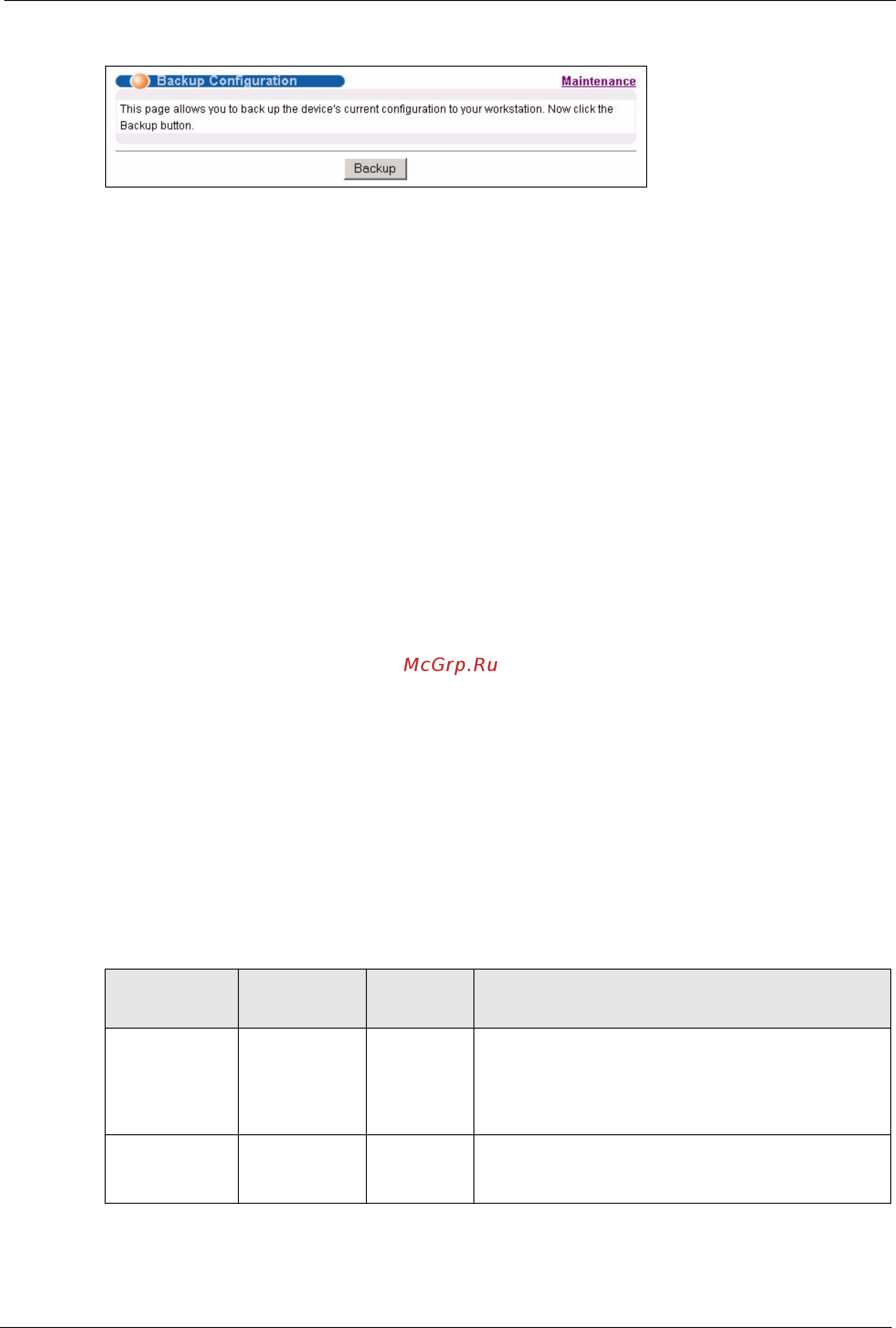

Рисунок 81 Экран Backup Configuration
Чтобы создать резервную копию текущей конфигурации коммутатора на компьютере,
выполните на данном экране следующее.
1 Нажмите Backup.
2 Нажмите Save, чтобы открыть экран Save As.
3 Выберите расположение файла на компьютере в ниспадающем списке Save in и
введите имя-описание для него в поле списка File name. Нажмите Save, чтобы
сохранить конфигурацию на компьютере.
22.8 Командная строка FTP
В данном разделе описаны некоторые примеры загрузки или выгрузки с коммутатора
файлов с помощью команд FTP. Прежде всего необходимо уяснить соглашения об
именовании файлов.
22.8.1 Соглашения об именовании файлов
Файл конфигурации содержит в себе параметры, введенные на различных экранах Web-
конфигуратора, в том числе пароль, настройки коммутатора, настройки протокола IP и
т.д. После внесения изменений в настройки коммутатора их можно сохранить (в виде
простого текстового файла) на компьютере под любым выбранным именем.
Операционная система ZyNOS (ZyXEL Network Operating System, часто называется
«ras» -файлом) – это встроенное системное
программное обеспечение, она имеет
расширение файла «bin».
Таблица 51 Соглашения об именовании файлов
ТИП ФАЙЛА
ВНУТРЕННЕЕ
ИМЯ
ВНЕШНЕЕ
ИМЯ
ОПИСАНИЕ
Файл
конфигурации
config Файл настроек коммутатора. При загрузке файла
config данный файл конфигурации заменяется, в
том числе заменяются настройки коммутатора,
системная информация (в том числе пароль по
умолчанию), журналы ошибок и отслеживания.
Встроенное
программное
обеспечение
ras *.bin Общее имя для встроенного программного
обеспечения ZyNOS на коммутаторе.
