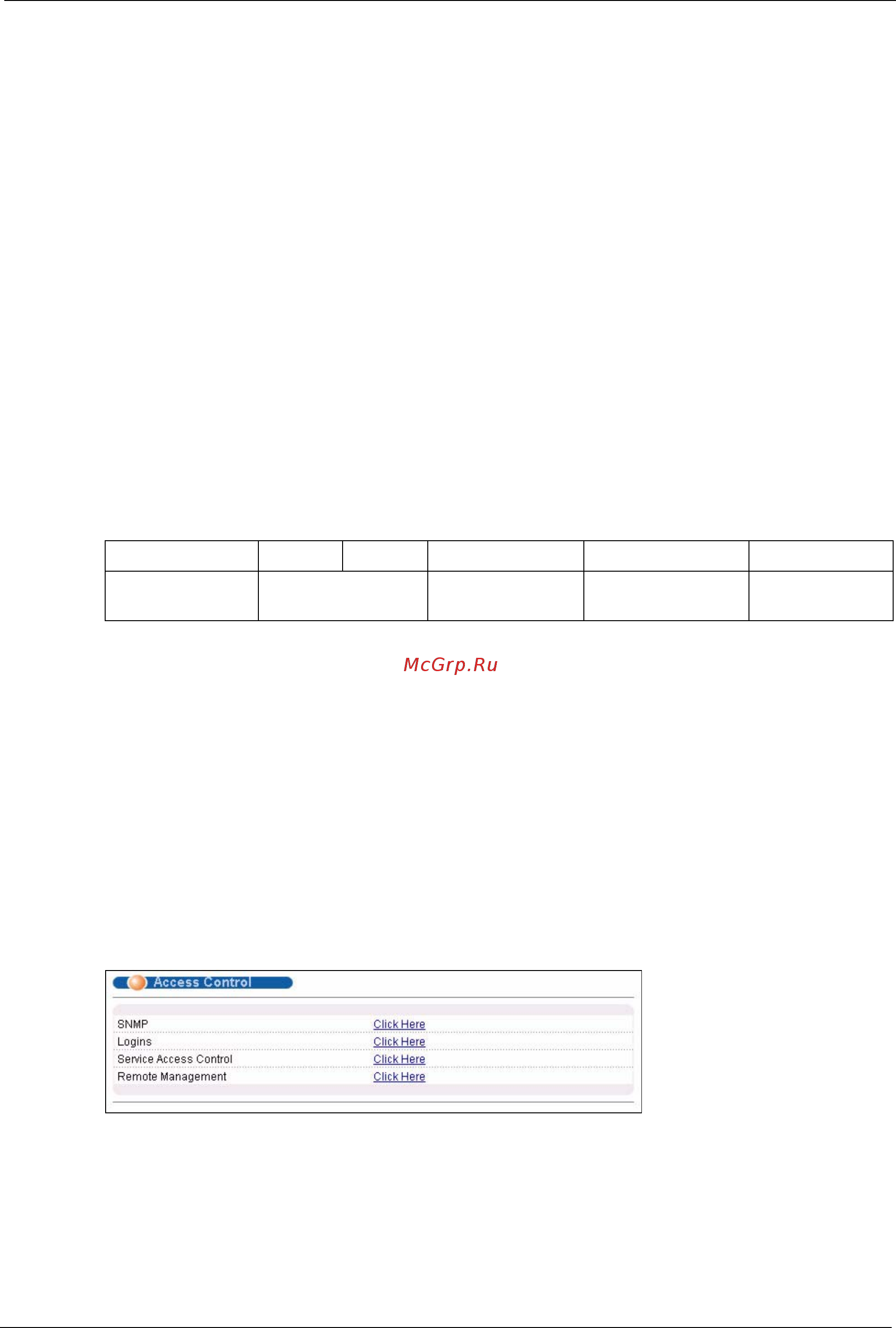

![Zyxel ES-2108 [159/296] Лав](/views2/1010680/page159/bg9f.png)
Руководство пользователя для серии ES-2108
Глава 23 Контроль доступа 159
ГЛАВА 23
Контроль доступа
В данной главе описан контроль доступа к коммутатору.
23.1 Обзор контроля доступа
Для доступа с консольного порта или через FTP допускается по одной сессии, для
доступа через Telnet и SSH допускается в общей сложности четыре сессии, для
управления через Web поддерживается до пяти сессий (с пятью различными именами
пользователей и паролями), количество сеансов контроля доступа через SNMP не
ограничено.
Сессии контроля доступа с консольного порта и через Telnet не
могут быть
осуществлены одновременно, если функция доступа нескольким пользователям (multi-
login) отключена. Дополнительную информацию о запрещении доступа нескольким
пользователям можно найти в разд. 30.11.2 на стр. 204.
23.2 Главный экран контроля доступа
Чтобы отобразить показанный ниже экран, выберите в навигационной панели
Management, Access Control.
Рисунок 82 Экран Access Control
С помощью перечисленных ниже ссылок можно настроить параметры удаленного
доступа и создать учетные записи пользователей на коммутаторе.
Таблица 53 Обзор контроля доступа
Консольный порт SSH Telnet FTP Web SNMP
Одна сессия В общей сложности
до четырех сессий
Одна сессия До пяти учетных
записей
Без
ограничений
