Руководство пользователя для серии ES-2108
Глава 1 Знакомство с коммутатором 35
1.4.4.1 Пример виртуальной локальной сети на базе тегов
Порты в одной группе VLAN принадлежат к одному домену широковещательной
передачи кадров. Это позволяет повысить производительность сети за счет уменьшения
широковещательного трафика. Группы VLAN можно изменять в любой момент,
добавляя, перемещая или изменяя порты без переподключения кабелей.

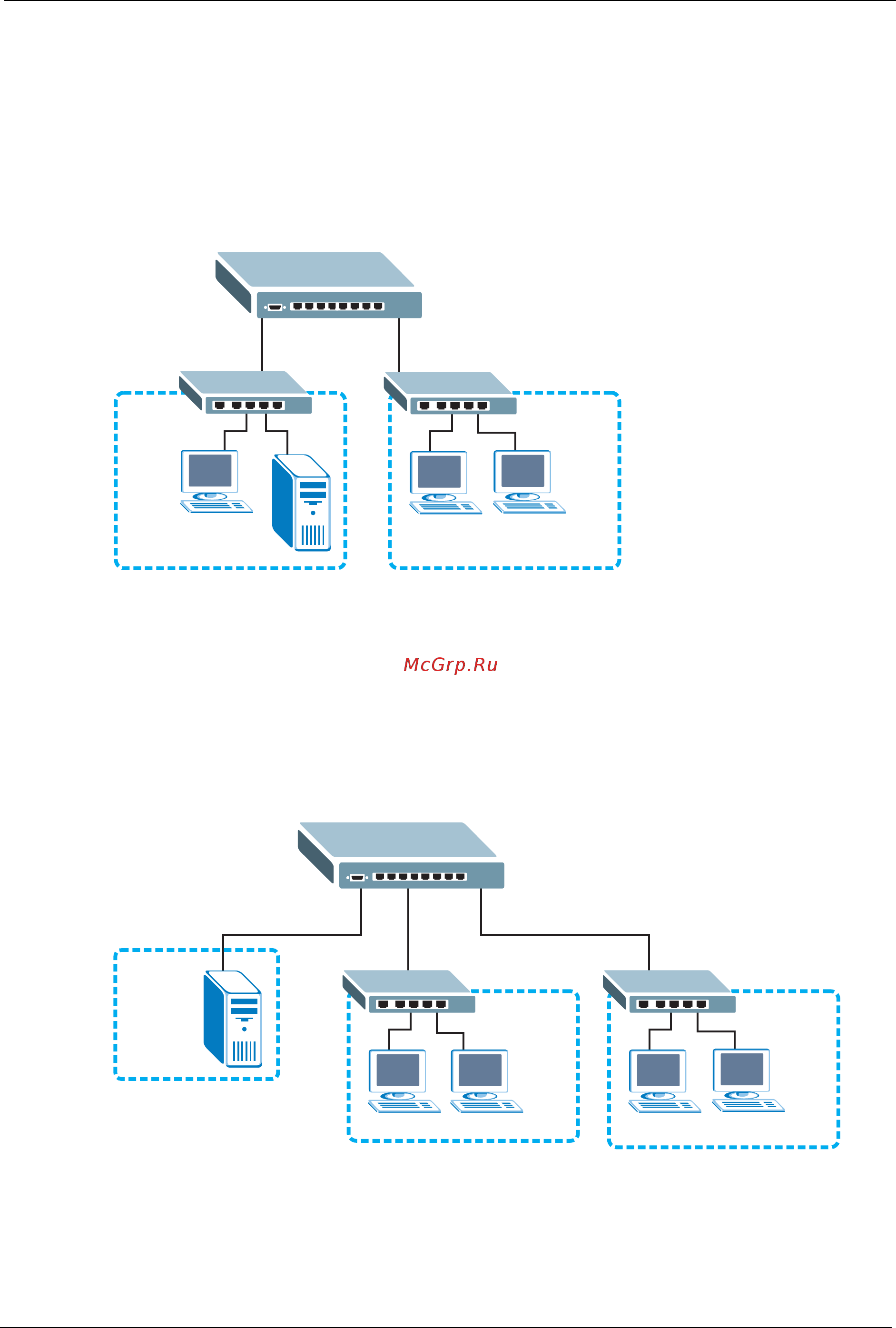

Рисунок 4 Применение виртуальной локальной сети на базе тегов
1.4.4.2 Пример виртуальных локальных сетей с общим сервером
Общие ресурсы, например, сервер, могут использоваться всеми портами в той же сети
VLAN, что и сервер, как показано в данном примере. В этом примере в сеть VLAN 1
необходимо включить только те порты, которым требуется доступ к серверу. Порты
также могут принадлежать к другим группам VLAN.
Рисунок 5 Пример использования общего сервера в VLAN
VLAN 2
VLAN 1
VLAN 2
VLAN 1
VLAN 1
