Руководство пользователя для серии ES-2108
176 Глава 25 Системный журнал Syslog

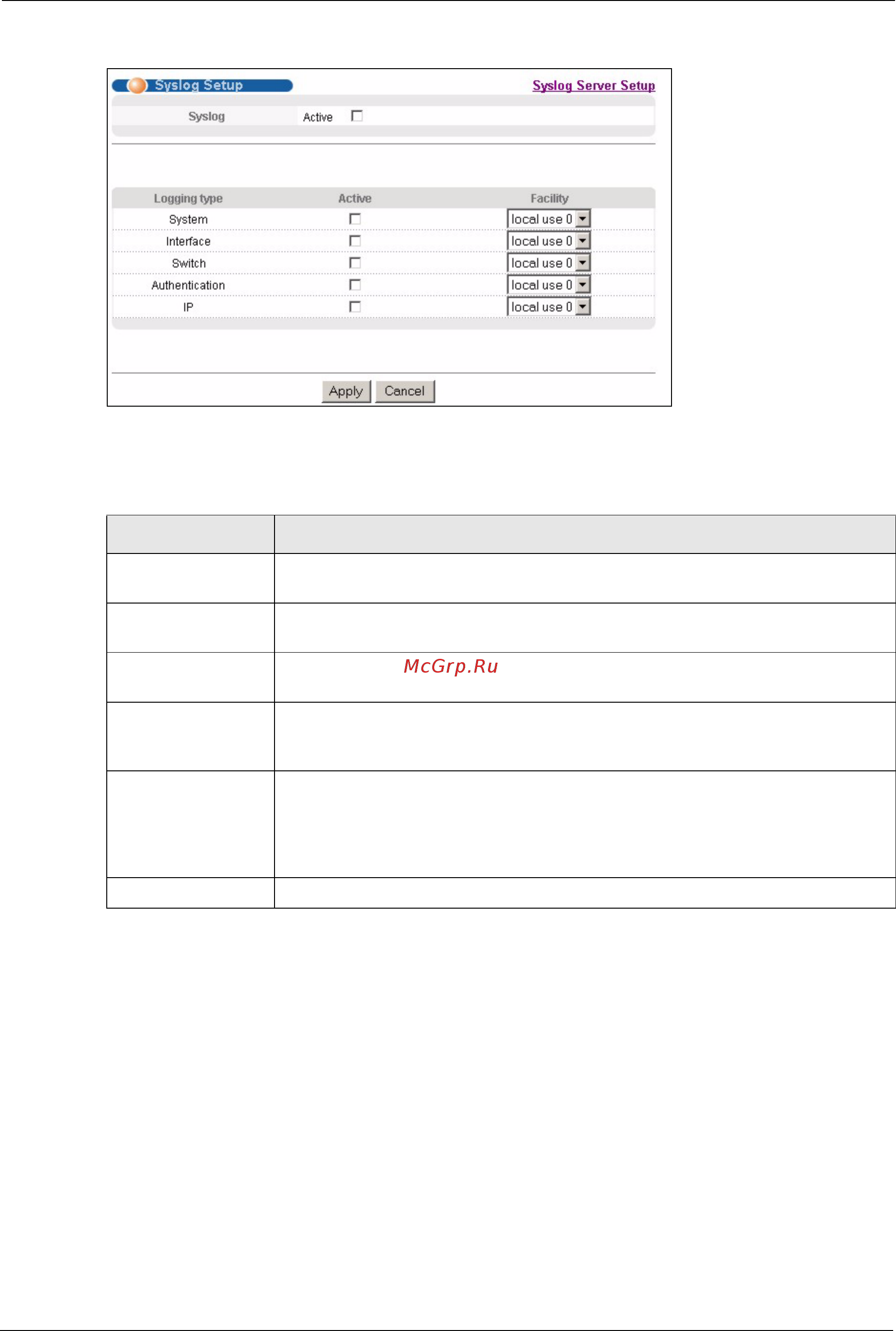

Рисунок 97 Экран Syslog
Поля экрана описаны в следующей таблице.
25.3 Настройка сервера Syslog
Чтобы отобразить экран Syslog Setup, выберите в навигационной панели Management и
затем Syslog. Нажмите на ссылке Syslog Server Setup. На открывшемся экране можно
настроить список внешних серверов syslog.
Таблица 62 Экран Syslog
ПОЛЕ ОПИСАНИЕ
Syslog Выберите Active, чтобы включить syslog (ведение системного журнала) и
настроить параметры syslog.
Logging Type В данном столбце отображаются имена категорий журналов, которые могут
генерироваться устройством.
Active Установите данный переключатель, чтобы активировать на устройстве
генерирование журнала соответствующей категории.
Facility В этом поле можно выбрать категорию журнала, чтобы записывать журналы
в различные файлы на сервере syslog. Более
подробную информацию
можно найти в документации на сервер syslog.
Apply Нажмите Apply, чтобы сохранить изменения в оперативной памяти
коммутатора. Эти настройки будут утеряны в случае выключения
коммутатора или перебоя в подаче питания, поэтому по завершении
настройки необходимо нажать на ссылке Save в верхней навигационной
панели для сохранения изменений в энергонезависимой памяти.
Cancel Нажмите
Cancel, чтобы сбросить все поля.
