Руководство пользователя для серии ES-2108
Глава 19 Мультивещание 133
19.3 Настройка мультивещания
Чтобы отобразить показанный ниже экран, нажмите Advanced Applications, Multicast и
затем Multicast Setting. Более подробную информацию о мультивещании можно найти
в разд.19.1 на стр.131.

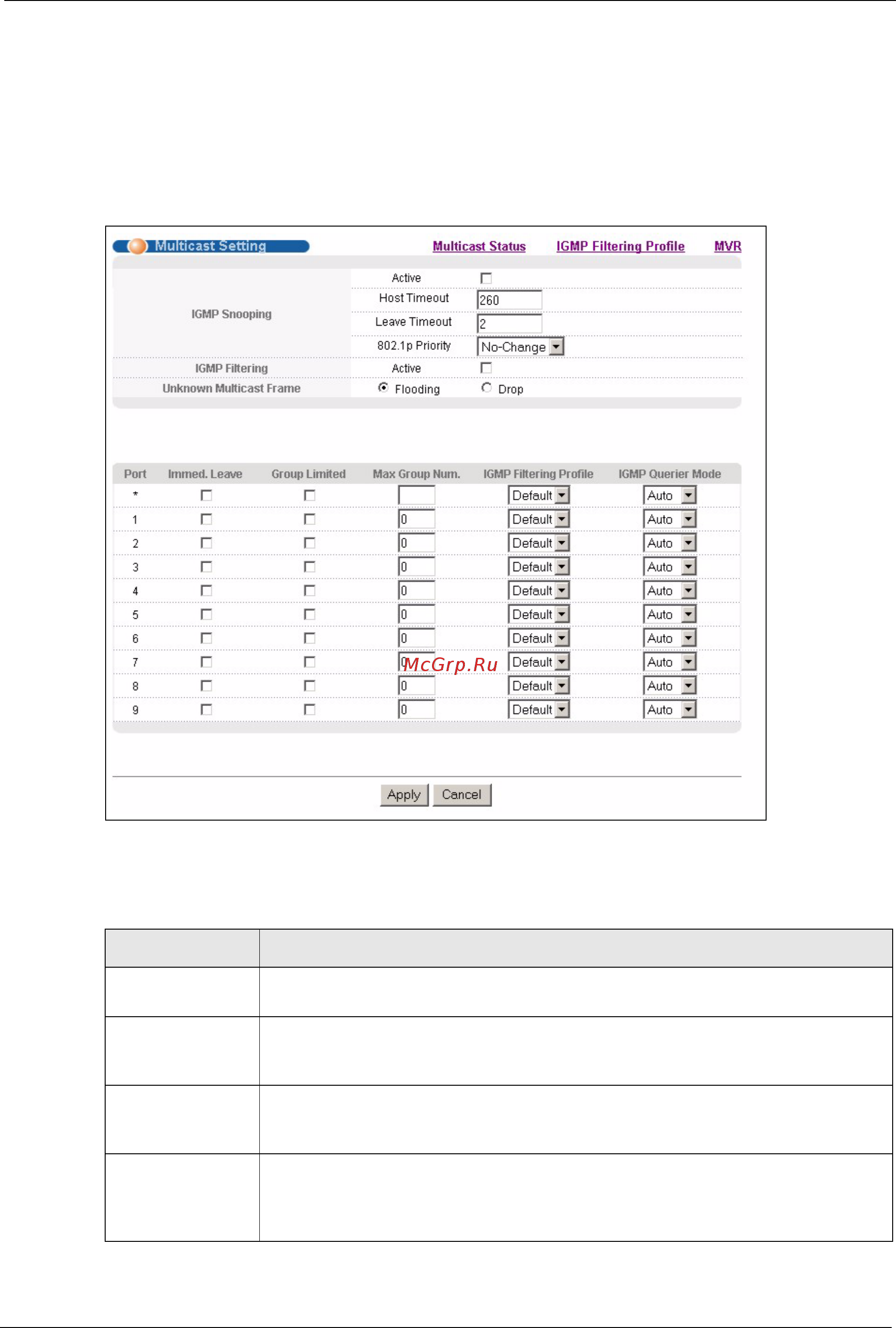

Рисунок 62 Экран Multicast Setting
Поля экрана описаны в следующей таблице.
Таблица 42 Экран Multicast Setting
ПОЛЕ ОПИСАНИЕ
IGMP Snooping Данные параметры позволяют настроить отслеживание многоадресного
трафика IGMP.
Active Выбор Active активирует отслеживание многоадресного трафика IGMP, при
котором трафик группы мультивещания пересылается только на порты,
входящие в соответствующую группу.
Host Timeout Укажите время в секундах (от 1 до 16 711 450), по истечении которого
коммутатор удаляет запись об участии в группе IGMP при отсутствии
сообщений Report от порта.
Leave Timeout Введите значение
тайм-аута Leave для IGMP в секундах (от 1 до 16 711 450).
Он определяет время, которое коммутатор выжидает после получения IGMP-
сообщения Leave от хоста перед удалением записи об участии в группе
IGMP.
