Руководство пользователя для серии ES-2108
Глава 19 Мультивещание 135
19.4 Профиль фильтрации IGMP
С помощью профилей фильтрации IGMP можно управлять доступом к группам
мультивещания IGMP. С их помощью можно сделать услугу доступной лишь для
определенной группы мультивещания IGMP. Профиль фильтрации IGMP можно
настроить для группы мультивещания IGMP, которая должна иметь доступ к услуге
(например, к серверу SIP). Прежде всего в профиле указываются диапазоны IP-адресов
мультивещания для фильтра IGMP. После этого
профиль фильтрации IGMP назначается
портам (на экране Multicast Setting), которым разрешен доступ к данной услуге.
Выберите в навигационной панели Advanced Applications и Multicast. Нажмите на
ссылку Multicast Setting и затем на IGMP Filtering Profile, чтобы отобразить
показанный ниже экран.

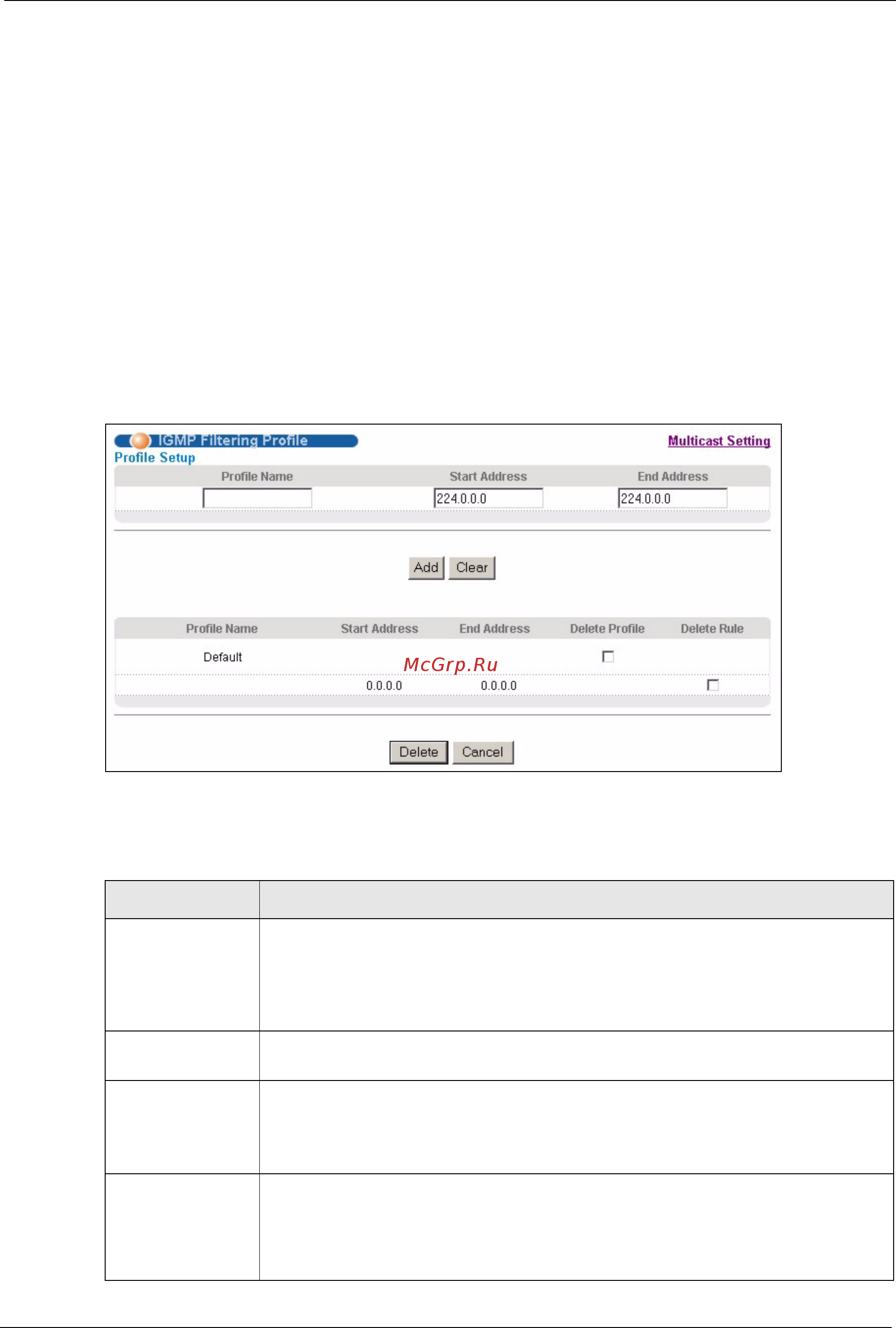

Рисунок 63 Экран Multicast: IGMP Filtering Profile
Поля экрана описаны в следующей таблице.
Таблица 43 Экран Multicast: IGMP Filtering Profile
ПОЛЕ ОПИСАНИЕ
Profile Name Введите имя-описание профиля, с помощью которого его можно
идентифицировать.
Чтобы настроить дополнительные правила для уже добавленного профиля,
необходимо ввести имя профиля и указать другие диапазоны IP-адресов
мультивещания.
Start Address Введите начальный адрес диапазона IP-адресов мультивещания, который
необходимо включить в профиль фильтрации IGMP.
End Address Введите конечный адрес диапазона IP-адресов мультивещания, который
необходимо включить
в профиль фильтрации IGMP.
Чтобы добавить единственный IP-адрес мультивещания, укажите его и в поле
Start Address, и в поле End Address.
Add Нажмите Add, чтобы сохранить изменения в оперативной памяти
коммутатора. Эти настройки будут утеряны в случае выключения
коммутатора или перебоя в подаче питания, поэтому по завершении
настройки необходимо нажать на ссылке Save в
верхней навигационной
панели для сохранения изменений в энергонезависимой памяти.
