Руководство пользователя для серии ES-2108
154 Глава 22 Обслуживание

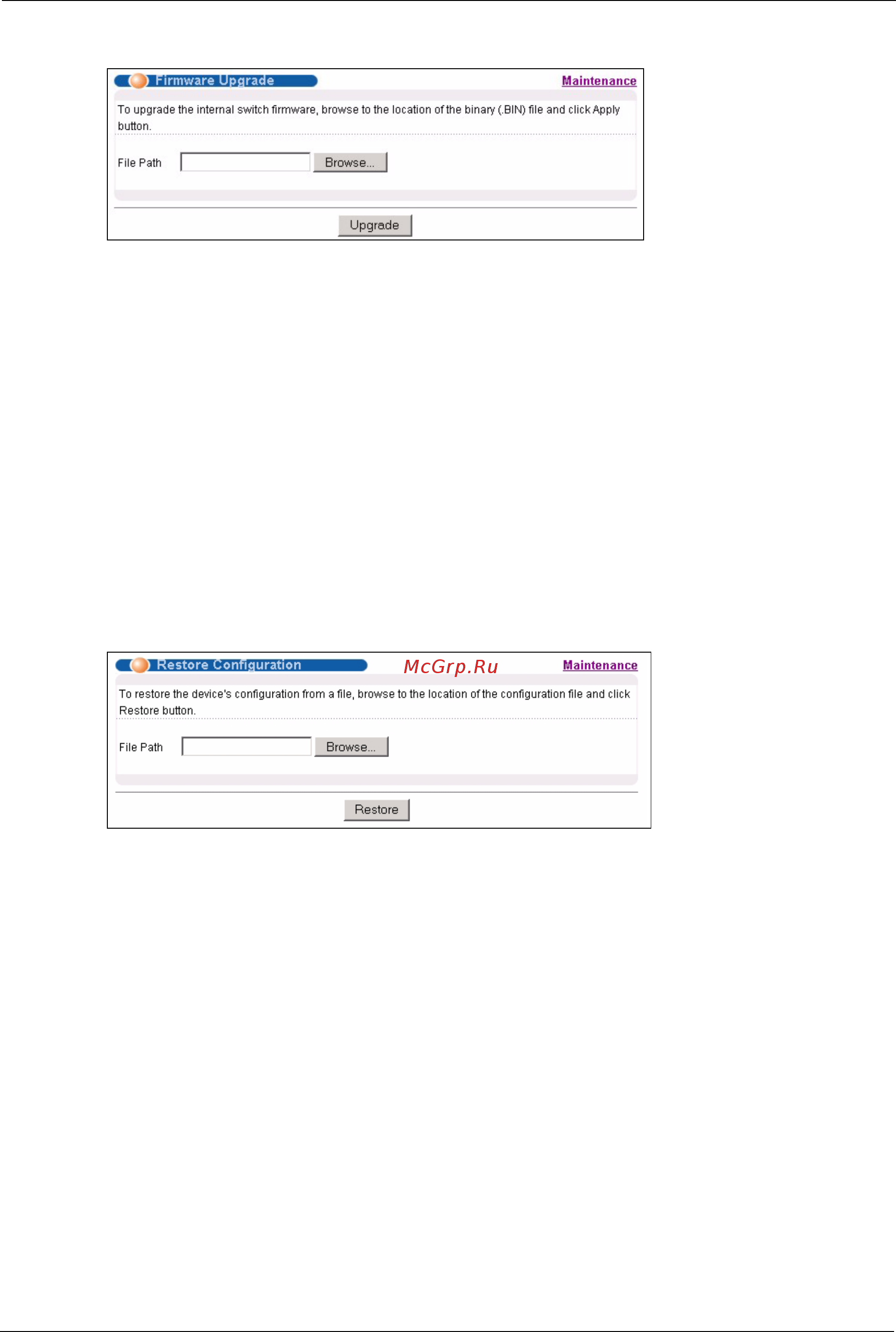

Рисунок 79 Экран Firmware Upgrade
Введите путь и имя файла встроенного программного обеспечения, который
необходимо загрузить в коммутатор, в текстовом поле File Path, или нажмите Browse,
чтобы найти его вручную. После ввода пути к файлу нажмите Upgrade.
После завершения процесса загрузки встроенного программного обеспечения откройте
экран System Info, чтобы проверить текущий номер версии встроенного программного
обеспечения.
22.6 Восстановление файла конфигурации
С помощью данного экрана можно восстановить ранее сохраненные настройки с
компьютера на коммутатор.
Рисунок 80 Экран Restore Configuration
Введите путь и имя файла конфигурации, который необходимо восстановить, в
текстовом поле File Path, или нажмите Browse, чтобы открыть экран Choose File и
найти его вручную. После ввода пути к файлу нажмите Restore. Файл конфигурации в
коммутаторе имеет имя «config», поэтому файл резервной копии конфигурации при
восстановлении будет автоматически переименован.
22.7 Резервное копирование файла конфигурации
Функция резервного копирования конфигурации коммутатора позволяет создавать
различные «снимки» конфигурации устройства, которые потом можно загрузить.
Резервное копирование конфигурации коммутатора на компьютер осуществляется с
использованием экрана Backup Configuration.
