Руководство пользователя для серии ES-2108
Глава 26 Управление кластерами 183
Некоторые параметры FTP описаны в следующей таблице.
26.3 Настройка управления кластерами
Чтобы отобразить показанный ниже экран, выберите Configuration на экране Cluster
Management. Данный экран используется для настройки управления кластерами.

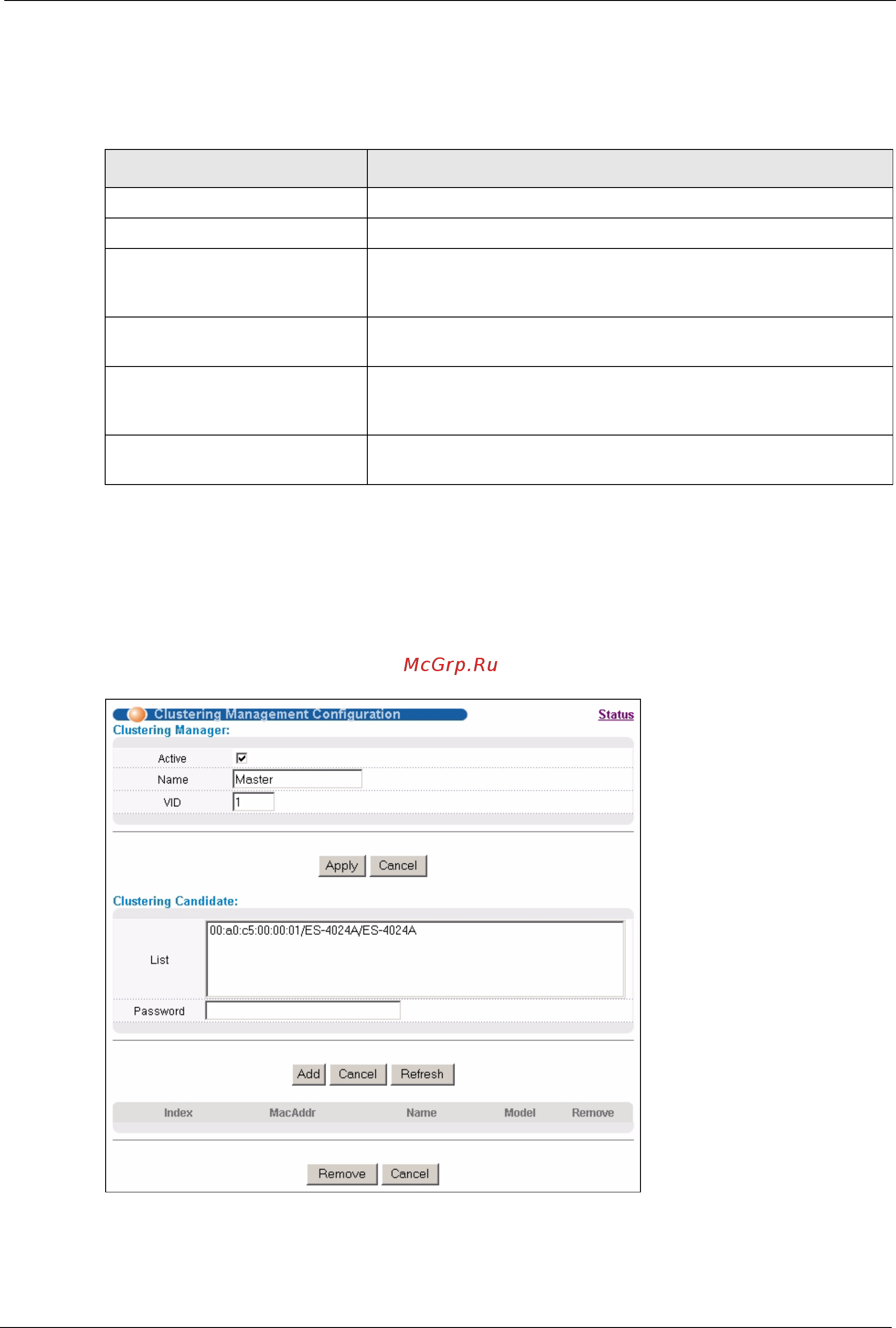

Рисунок 103 Экран Clustering Management Configuration
Таблица 66 Пример загрузки встроенного программного обеспечения на член кластера
посредством FTP
ПАРАМЕТР FTP ОПИСАНИЕ
User Введите «admin».
Password Пароль Web-конфигуратора по умолчанию – «1234».
ls Введите эту команду, чтобы вывести на экран имена файлов
встроенного программного обеспечения и конфигурации
коммутатора-члена кластера.
350du1.bin Имя файла встроенного программного обеспечения, который
загружается на коммутатор-член кластера.
fw-00-a0-c5-d4-88-bf Имя файла встроенного программного обеспечения члена
кластера в том виде, в котором его воспринимает менеджер
кластера.
config-00-a0-c5-d4-88-bf Имя файла конфигурации члена кластера в том виде, в котором
его воспринимает менеджер кластера.
