Руководство пользователя для серии ES-2108
138 Глава 19 Мультивещание
Если абонент переключается на другой канал или выключает компьютер, на коммутатор
направляется Leave-сообщение IGMP для выхода из группы мультивещания.
Коммутатор направляет запрос в сеть VLAN 1 через порт приемника (в данном случае
это DSL-порт коммутатора). Если к данному порту в той же абонентской VLAN
подключено еще хотя бы одно абонентское устройство, порт приемника по-прежнему
останется в списке пунктов назначения для пересылки трафика мультивещания. В
противном случае коммутатор удаляет порт приемника из таблицы пересылки.

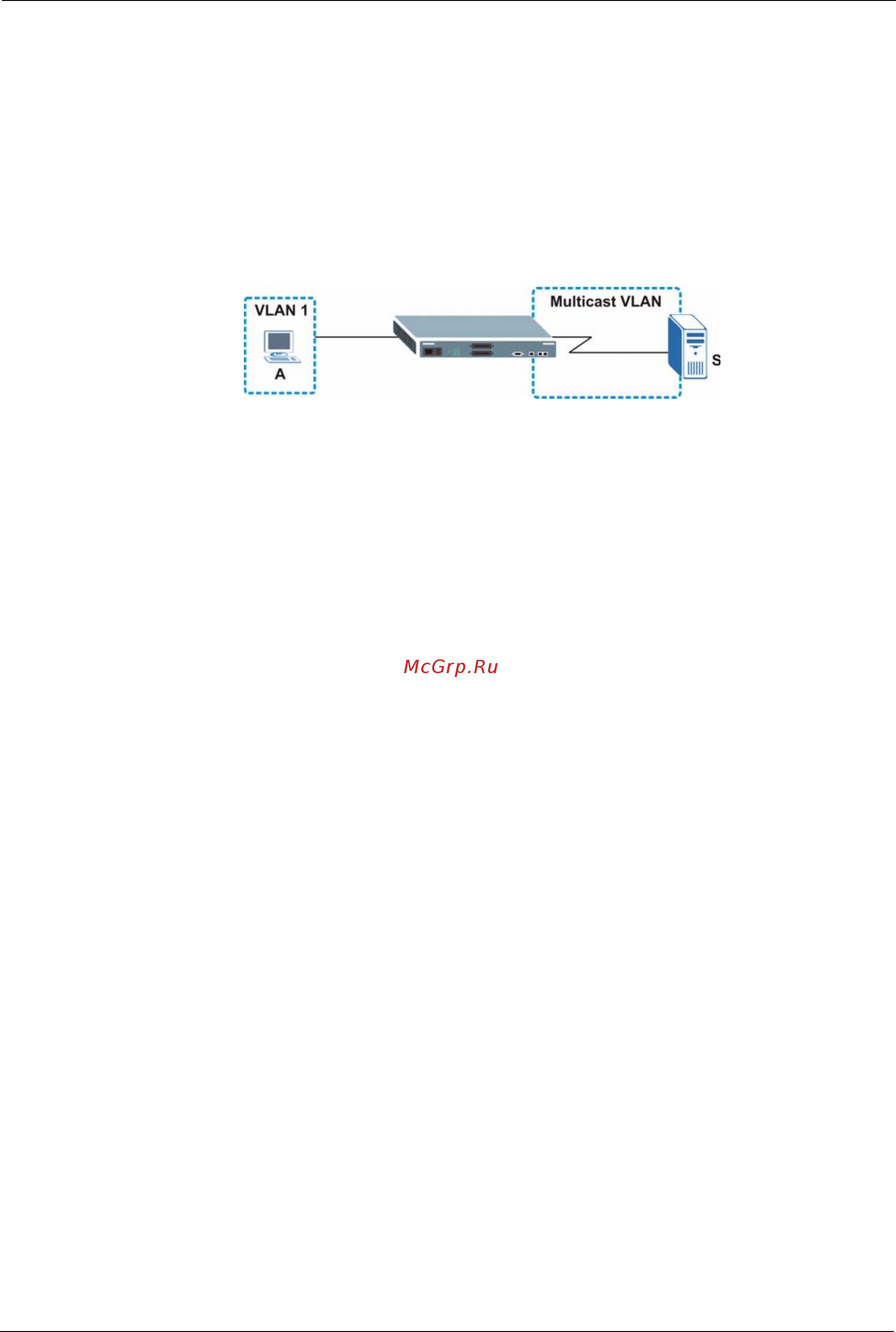

Рисунок 65 Пример с мультивещанием телевидения посредством MVR
19.6 Общая настройка MVR
Создать VLAN-сети мультивещания и выбрать для каждой VLAN-сети мультивещания
порты приемников и порт источника можно на экране MVR. Выберите в навигационной
панели Advanced Applications и Multicast. Нажмите на ссылку Multicast Setting и
затем на MVR, чтобы отобразить показанный ниже экран.
Примечание:Коммутатор позволяет определить максимум три VLAN-сети
мультивещания и максимум 256 правил.
При создании
на данном экране VLAN-сети мультивещания
коммутатор автоматически создает статическую VLAN (с тем же
идентификатором VID).
