Руководство пользователя для серии ES-2108
148 Глава 21 Дифференцированное обслуживание
Рисунок 73 DiffServ: поле Differentiated Service
Значение DSCP определяет обработку при пересылке, так называемую обработку на
каждом конкретном переходе (PHB, Per-Hop Behavior), которая осуществляется над
каждым пакетом при прохождении по сети с поддержкой DiffServ. В зависимости от
правила маркирования различные типы трафика могут получать различные приоритеты
пересылки. Ресурсы могут быть распределены соответственно значениям DSCP и
настроенным политикам.
21.1.2 Пример сети с поддержкой DiffServ
Пример простой сети с поддержкой DiffServ, состоящей из нескольких смежных
сетевых устройств с поддержкой DiffServ, показан на следующем рисунке.

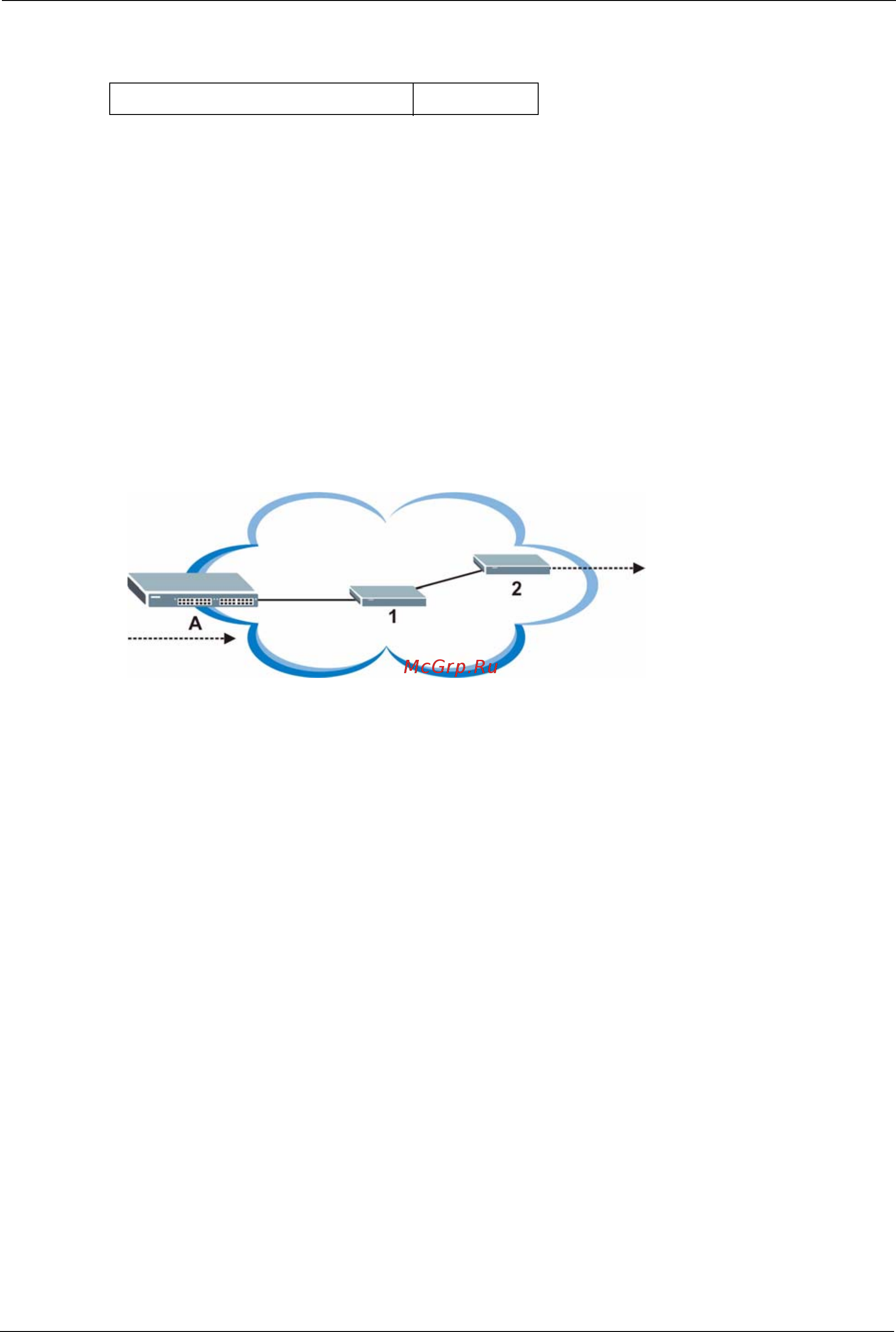

Рисунок 74 Пример сети с поддержкой DiffServ
Коммутатор A маркирует трафик, идущий в сеть, на основе настроенных правил
маркирования. Промежуточные сетевые устройства 1 и 2 выделяют сетевые ресурсы
(например, пропускную способность) на основе значений маркеров DSCP и
соответствующих политик.
21.2 Активация механизма DiffServ
Чтобы получить возможность включить поддержку DiffServ на отдельных портах,
необходимо активировать механизм DiffServ на коммутаторе.
Чтобы отобразить показанный ниже экран, выберите в навигационной панели IP
Application, DiffServ.
DSCP (6 бит)
DS (2 бита)
