Руководство пользователя для серии ES-2108
66 Глава 6 Состояние системы и статистика портов

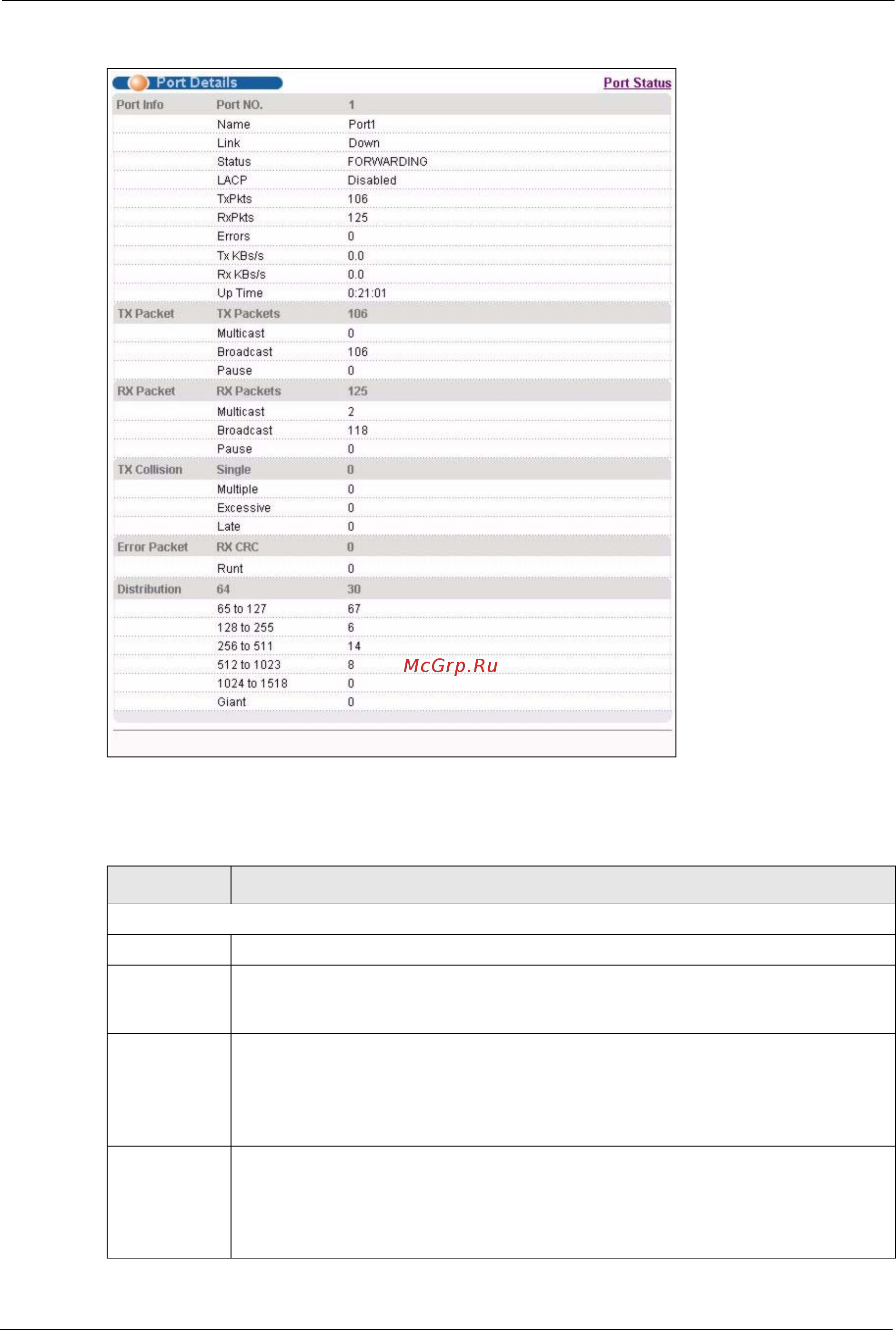

Рисунок 29 Экран Status: Port Details (ES-2108-G)
Поля экрана описаны в следующей таблице.
Таблица 8 Экран Status: Port Details
ПОЛЕ ОПИСАНИЕ
Port Info
Name В этом поле отображается имя порта.
Link В этом поле отображается информация об отсутствии установленного
соединения Ethernet или о скорости и режиме дуплекса установленного
соединения.
Status Если активирован протокол покрывающего дерева STP, в этом поле
отображается состояние порта по протоколу STP (дополнительную информацию
можно найти в разд. 11.1.3 на стр. 103).
Если протокол STP отключен, в
этом поле отображается FORWARDING в случае
установленного соединения и STOP в противном случае.
PD
PowerConsum
ption (W)
(только в ES-
2108PWR)
Данное поле предусмотрено только в модели ES-2108PWR, причем для
гигабитных портов и портов mini-GBIC оно недоступно.
В этом поле отображается мощность, потребляемая питаемым устройством на
соответствующем порту.
