Руководство пользователя для серии ES-2108
160 Глава 23 Контроль доступа
23.3 Знакомство с протоколом SNMP
Простой протокол сетевого управления (SNMP) – это протокол прикладного уровня,
который используется для управления и мониторинга устройств на основе TCP/IP.
Протокол SNMP используется для обмена управляющей информацией между системой
сетевого управления (NMS) и сетевым элементом (NE). Станция управления может
управлять и осуществлять мониторинг коммутатора по сети с помощью протокола
SNMP версии 1 (SNMPv1) и/или SNMP версии 2c. Пример управления с
помощью
протокола SNMP показан на следующем рисунке. Протокол SNMP будет работать
только в том случае, если настроен протокол TCP/IP.

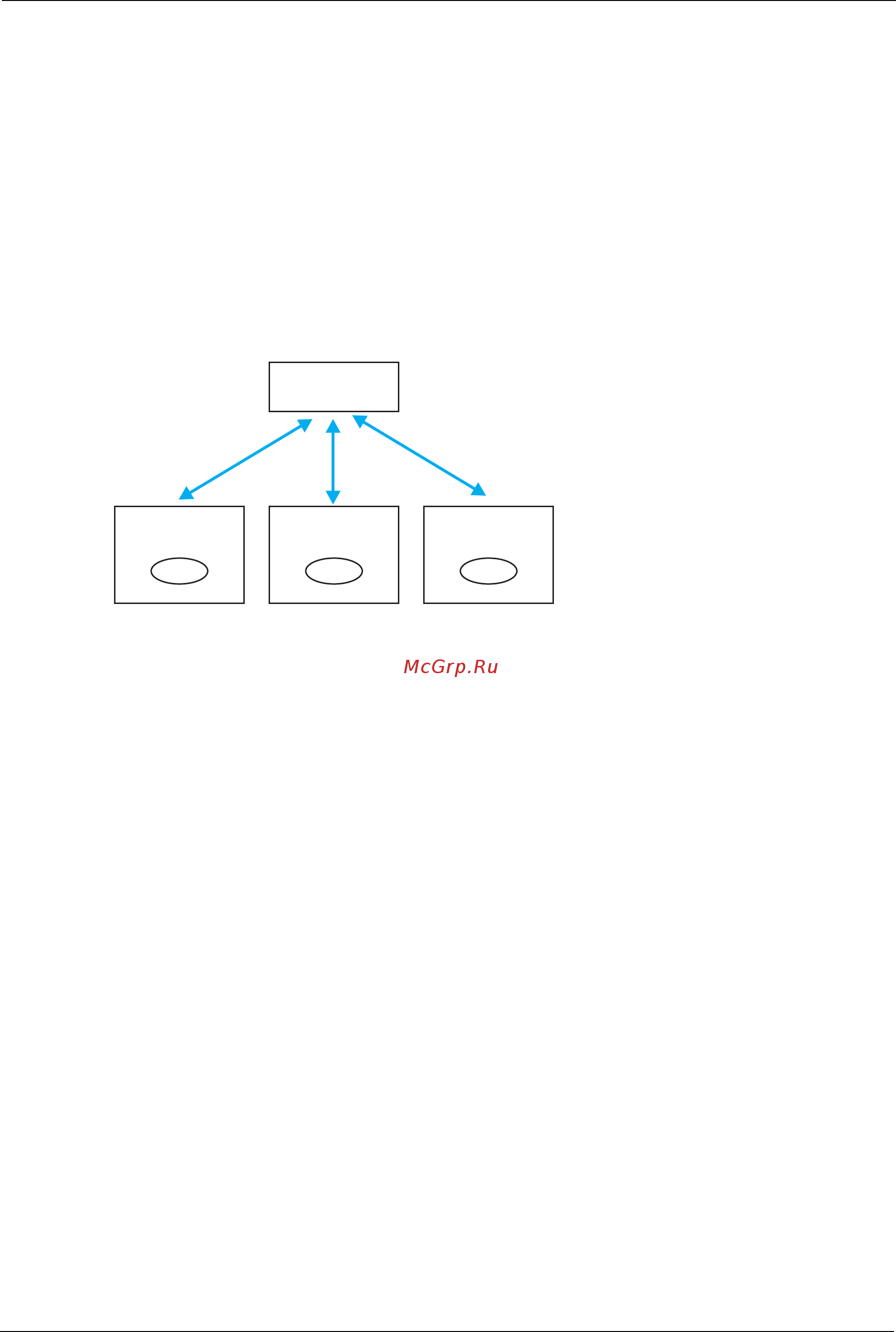

Рисунок 83 Модель управления по протоколу SNMP
Сеть под управлением протокола SNMP состоит из двух основных компонентов:
агентов и менеджера.
Агент – это программный модуль управления, находящийся на управляемом
коммутаторе. Агент переводит локальную информацию управления от управляемого
коммутатора в форму, совместимую с протоколом SNMP. Менеджер – это консоль,
посредством которой администраторы сети осуществляют функции сетевого
управления. На ней запускаются приложения, осуществляющие контроль
и мониторинг
управляемых устройств.
Управляемые устройства содержат объектные переменные/управляемые объекты,
которые определяют, какую информацию о коммутаторе необходимо получить.
Примеры переменных включают в себя количество полученных пакетов, состояние
узлового порта и т.д. Хранилище управляемых объектов называется базой
управляющей информации (MIB). Протокол SNMP позволяет менеджеру и агентам
общаться между собой для получения доступа к этим объектам.
Менеджер
Агент
MIB
Агент
MIB
Агент
MIB
A BC
Управляемое устройство Управляемое устройство Управляемое устройство
