Руководство пользователя для серии ES-2108
272 Глава 36 Устранение неполадок

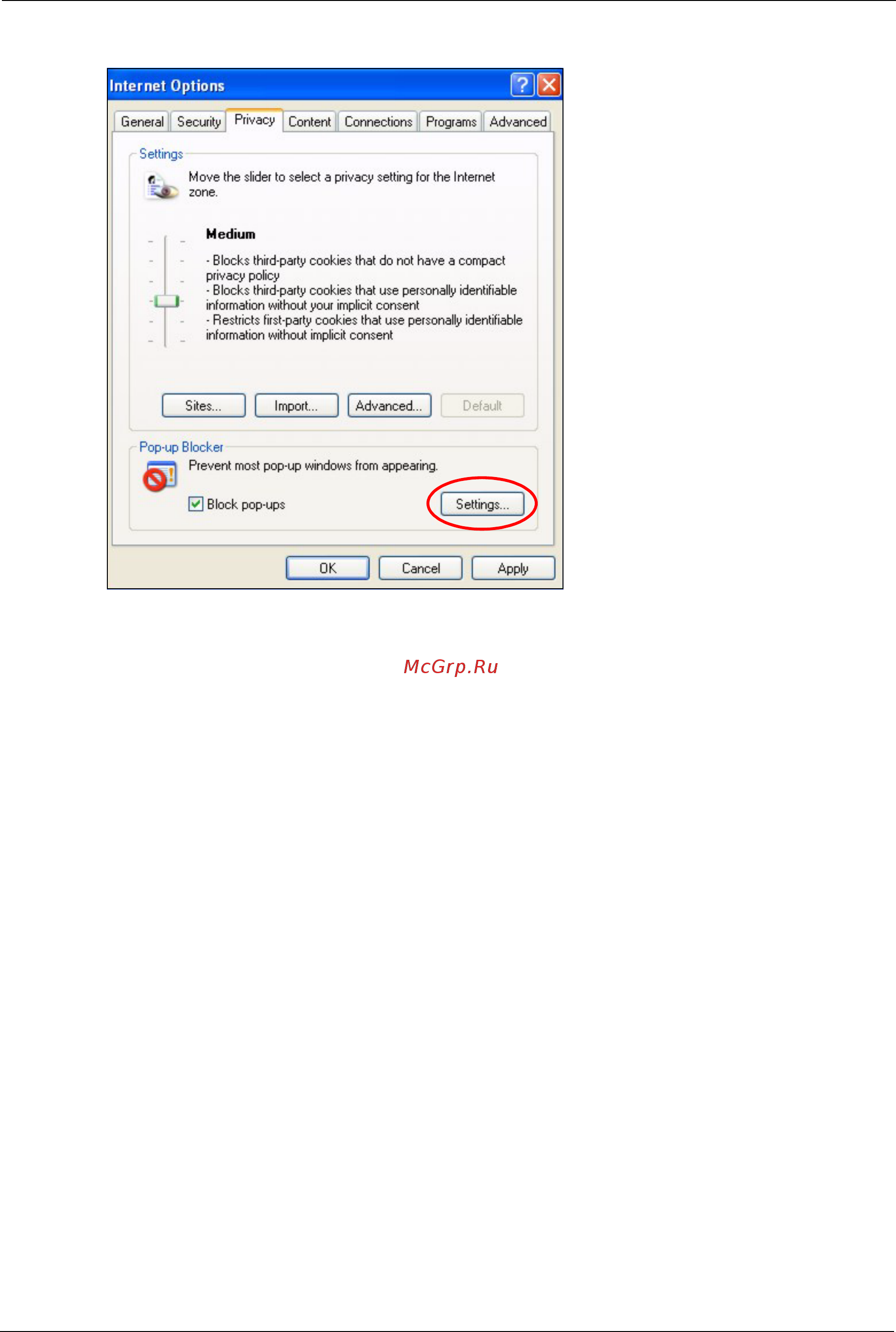

Рисунок 111 Меню Internet Options
3 Введите IP-адрес устройства (Web-страницы, которую не требуется блокировать) с
префиксом «http://». Например, http://192.168.1.1.
4 Нажмите Add, чтобы этот IP-адрес попал в список разрешенных сайтов Allowed
sites.
