10
Компания «Т-ХЕЛПЕР»
(095) 742-3444
(
(
1
1
9
9
)
)
КНОПКА ШАГА ПЕРЕСТРОЙКИ [TS]
¬
В режимах SSB/CW/RTTY нажимайте
кратковременно для включения или выключения
режима программируемого шага перестройки. А
в режимах AM/FM/WFM кратковременно
нажимайте для переключения между режимами
программируемого шага перестройки и быстрой
перестройки с шагом 1 МГЦ.
• Когда горит индикатор программируемого шага
перестройки, частоту можно менять с
запрограммированным в кГц’ах шагом.
Индикатор программируемого шага перестройки
• Имеются следующие шаги перестройки: 0.01 (только
в режимах AM/FM/WFM), 0.1, 1, 5, 9, 10, 12.5, 20, 25 и
100 кГц.
• Быстрая перестройка с шагом 1 МГц имеется только
в режимах AM, FM и WFM.
¬
Когда режим программируемого шага
перестройки отключён, шаг перестройки 1 Гц
включается/выключается нажатием на 1 секунду.
• Шаги перестройки 1 и 10 Гц имеются только в
режимах SSB, CW и RTTY.
• Когда горит индикатор шага 1 Гц, частоту можно
менять с шагом 1 Гц.
¬
Когда режим программируемого шага
перестройки включён, то при нажатии на 1
секунду можно войти в режим ввода шага
перестройки.
(
(
2
2
0
0
)
)
КНОПКА ПОДАВИТЕЛЯ ИМПУЛЬСНЫХ
ПОМЕХ [NB/ADJ]
¬
Кратковременно нажимайте для
включения/выключения подавителя импульсных
помех. Подавитель импульсных помех
уменьшает наводки импульсного типа,
генерируемые, например, автомобильной
системой зажигания. Эта функция не
справляется с помехами не-импульсного типа и
не работает в режиме WFM.
• При работающем подавителе импульсных помех
горит
.
¬
Нажмите и 1 секунду подержите нажатой, чтобы
войти в режим установки подавителя
импульсных помех.
(
(
2
2
1
1
)
)
КНОПКА ШУМОПОНИЖЕНИЯ [NR/LEV]
¬
Кратковременно нажимайте для
включения/выключения устройства цифрового
(DSP) шумопонижения.
• При работающем устройстве цифрового
шумопонижения горит
.
¬
Нажмите и 1 секунду подержите нажатой, чтобы
войти в режим установки уровня цифрового
(DSP) шумопонижения.
(
(
2
2
2
2
)
)

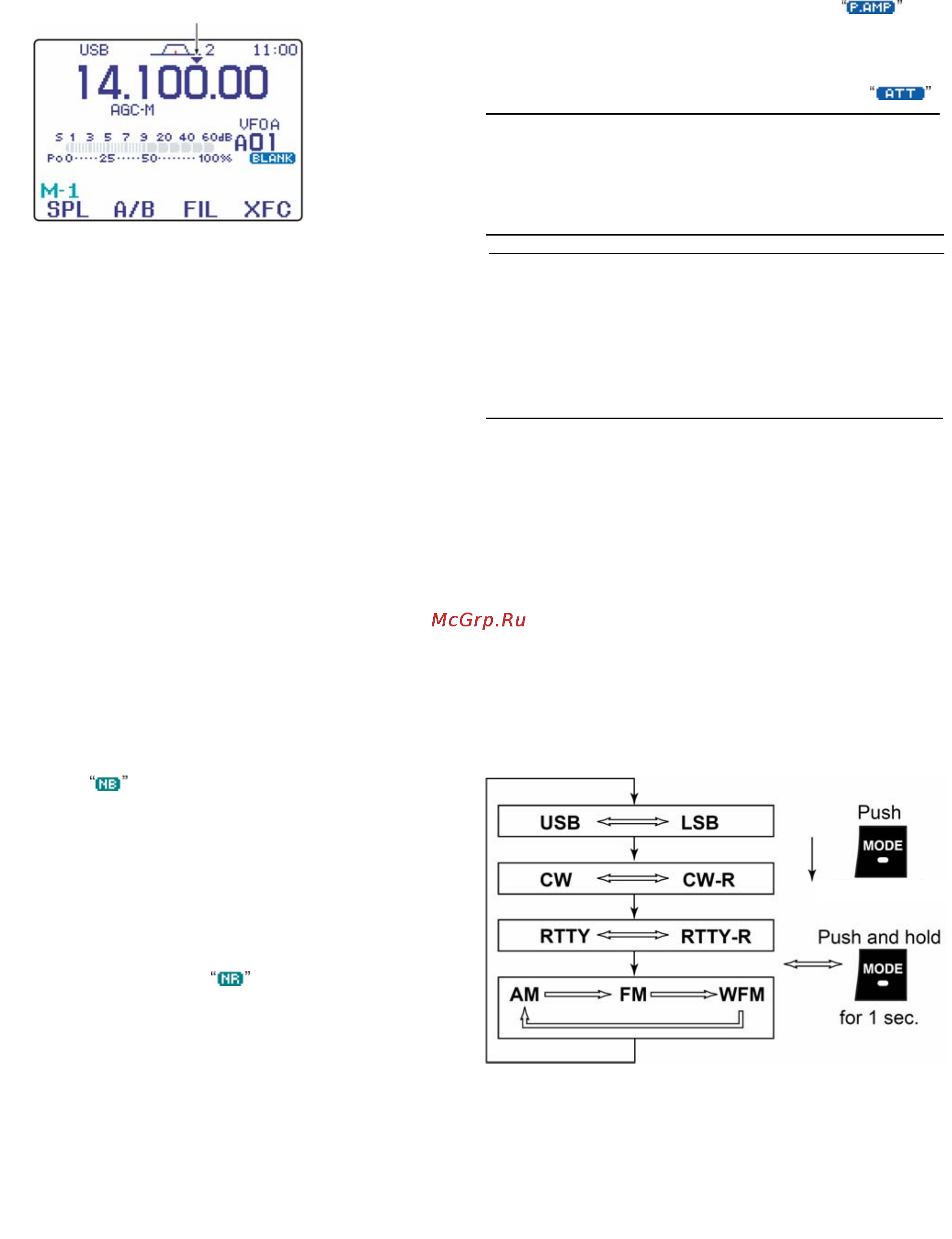

ФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ
Показывает рабочую частоту, меню
функциональных клавиш, экран простого
диапазонного спектроанализатора, выбранный
канал памяти и т.п.
(
(
2
2
3
3
)
)
КНОПКА ПРЕДУСИЛИТЕЛЬ/АТТЕНЮАТОР
[P.AMP/ATT]
¬
Нажимайте кратковременно, чтобы
включить или выключить предусилитель.
• При включённом предусилителе горит .
¬
Нажмите на 1 секунду, чтобы ввести в тракт
затухание 12 дБ; нажмите кратковременно,
чтобы отключить аттенюатор.
• При активизированном аттенюаторе горит .
9
Зачем нужен предусилитель?
Предусилитель – это усилитель, стоящий во
входных цепях приёмника, предназначенный для
поднятия его чувствительности. При приёме
слабых сигналов включайте предусилитель.
9
Зачем нужен аттенюатор?
Аттенюатор предназначен для предохранения
входных цепей приёмника от мешающих сигналов
на близких частотах или от близкорасположенных
мощных, например, радиовещательных станций,
могущих привести к искажениям полезного
сигнала.
(
(
2
2
4
4
)
)
КНОПКА РЕЖИМА РАБОТЫ [MODE]
¬
Кратковременно нажимайте, чтобы
циклически перебирать режимы работы:
USB/LSB ¤ CW/CW-R ¤
RTTY/RTTY-R ¤ AM/FM/WFM
¬
Нажимайте на 1 секунду, чтобы
переключаться между следующими
режимами работы:
USB Q LSB
CW Q CW-R
RTTY Q RTTY-R
AM J FM J WFM J AM и т.д.
ВЫБОР РЕЖИМА РАБОТЫ
кратковременно
