Монитор проверки частоты передачи
Вы можете попробовать принимать чужие
передачи напрямую (это называется
‘прослушиванием входа ретранслятора’), не
открывая репитера.
Функция мониторинга частоты передачи (XFC)
позволит Вам делать это.
1 Войдите в меню M-1.
• Один или два раза нажмите на [MENU/GRP] на 1
секунду, чтобы выбрать группу меню M.
• Кратковременно один или более раз нажимайте на
[MENU/GRP], чтобы выбрать меню M-1.

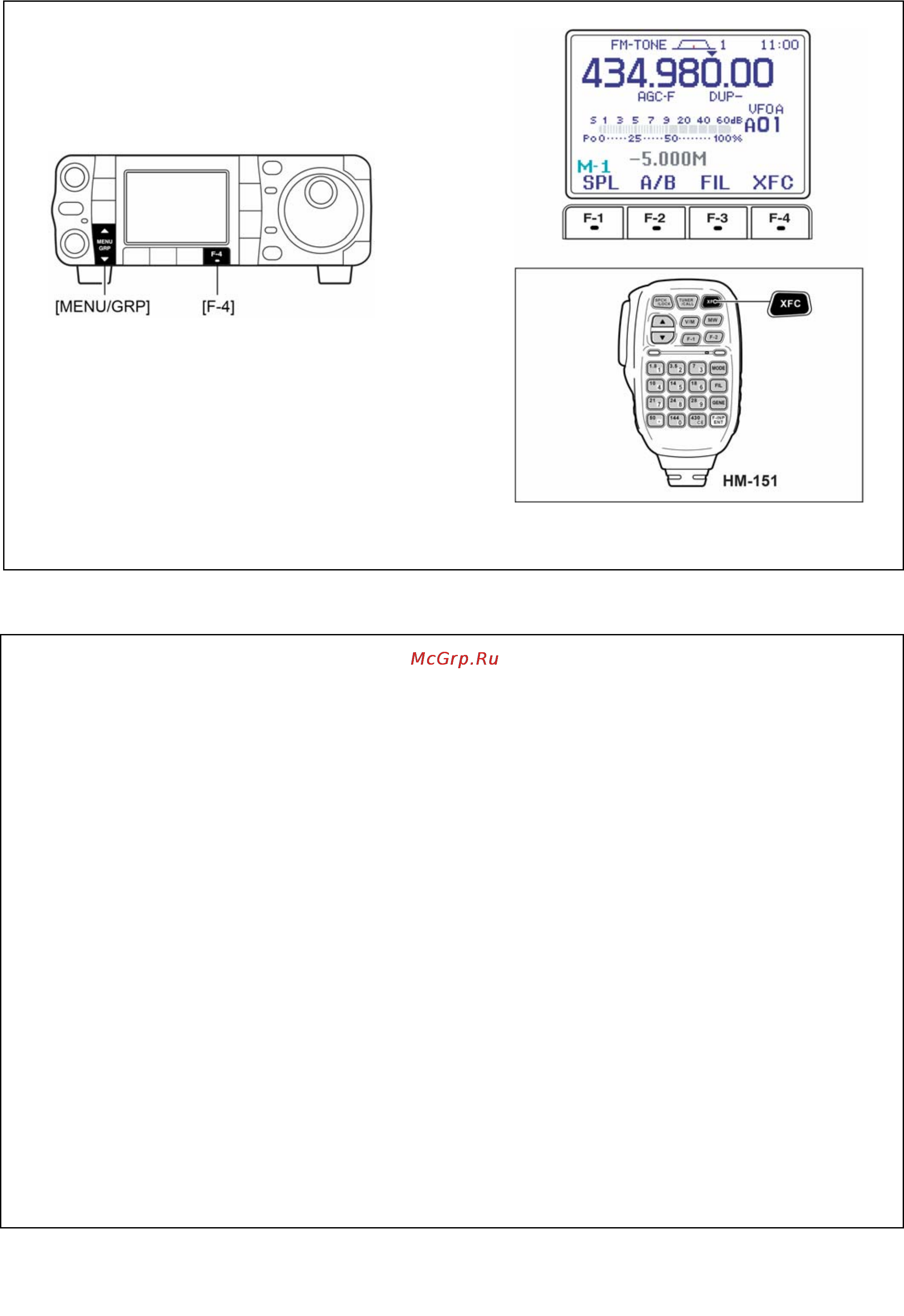

2 Ведя приём, нажмите и не отпускайте кнопки
[F-4 XFC], чтобы проверить, что Вы можете
принимать чужие передачи напрямую, минуя
ретранслятор.
• Пока Вы держите [F-4 XFC] нажатой, направление
разноса и его частота индицируются над
многофункциональным кнопочным индикатором.
Функция авто репитера (только в версиях для США)
