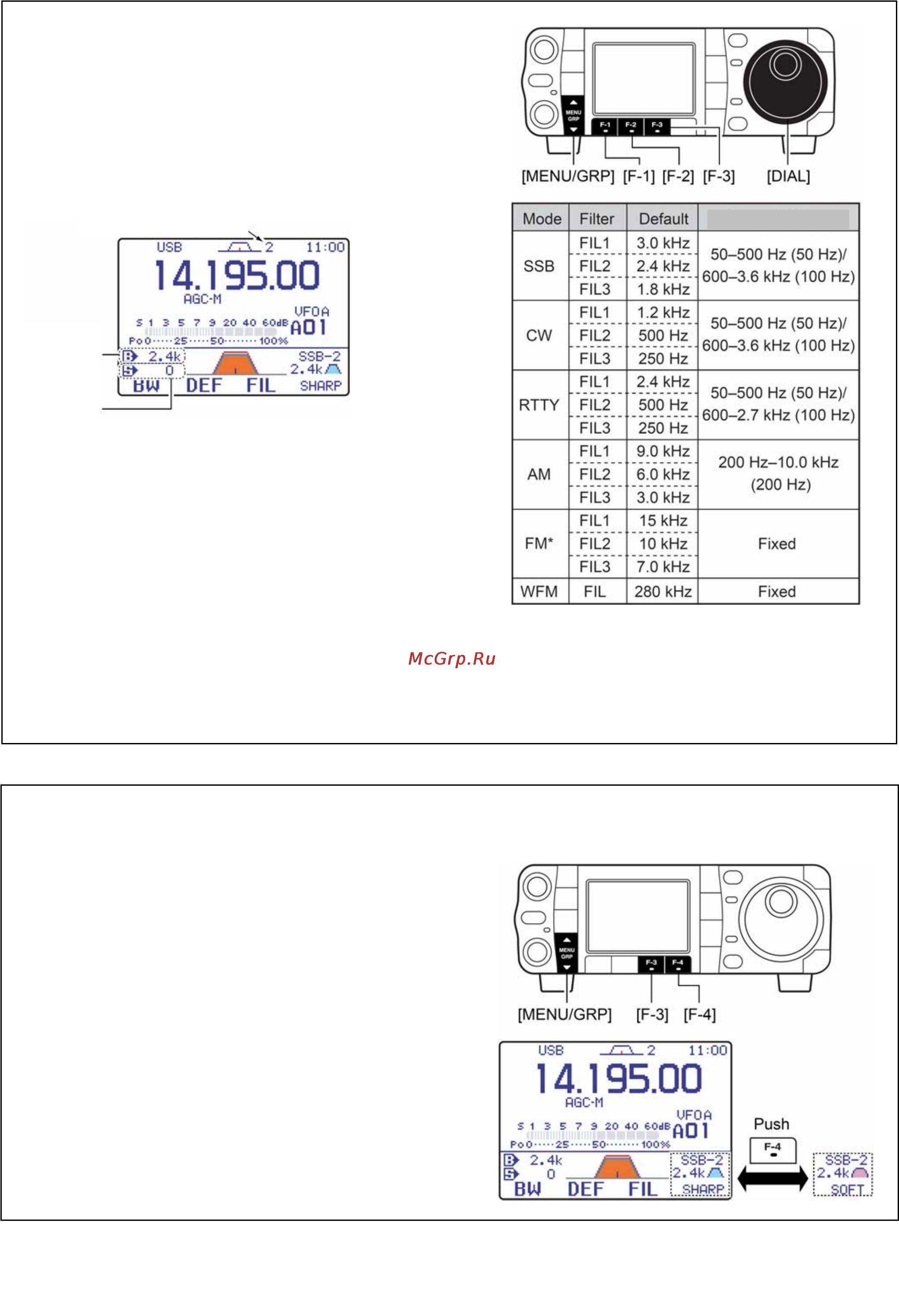

Установка полосового фильтра (только для SSB/CW/RTTY/AM)
1 Переключитесь в один из режимов SSB, CW,
RTTY или AM.
• Полосы пропускания в режимах FM и WFM являются
неизменными.
2 Войдите в меню M-1.
• Один или два раза нажмите на [MENU/GRP] на 1
секунду, чтобы выбрать группу меню M.
• Кратковременно один или более раз нажимайте на
[MENU/GRP], чтобы выбрать меню M-1.
3 На 1 секунду нажмите на [F-3 FIL], чтобы
войти в режим установки фильтра.
4 Нажимая на [F-3 FIL], выбирайте номер
нужного Вам фильтра.
5 Нажав и не отпуская [F-1 BW], ручкой
настройки выбирайте нужную Вам полосу.
• Полосу пропускания можно устанавливать в
пределах, указанных в таблице справа.
• На 1 секунду нажмите на [F-2 DEF], чтобы вернуться к
заводской установке.
6 Повторите, если нужно, шаги 4 и 5.
7 Нажмите на [T
(MENU/GRP)
], чтобы выйти из
режима установки фильтра.
При изменении полосы пропускания частота
сдвига PBT обнуляется.
В этом режиме установки графически
показываются частоты сдвига PBT.
*: Когда в режиме FM выбираются фильтры FIL2
или FIL3, полоса передающего фильтра Tx
фиксируется на величине 2.5 кГц (узкая).
Форма [крутизна скатов] полосового фильтра по ПЧ (только для SSB/CW)
У цифрового (DSP) фильтра в режимах SSB и
CW можно независимо выбирать пологую
форму скатов (SOFT) и близкую к
прямоугольной форму (SHARP).
1 Переключитесь в режим SSB или CW.
2 Войдите в меню M-1.
• Один или два раза нажмите на [MENU/GRP] на 1
секунду, чтобы выбрать группу меню M.
• Кратковременно один или более раз нажимайте на
[MENU/GRP], чтобы выбрать меню M-1.
3 На 1 секунду нажмите на [F-3 FIL], чтобы
войти в режим установки фильтра.
4 Несколько раз нажав на [F-3 FIL], выберите
нужный Вам фильтр.
5 Нажимая на [F-4], переключайтесь между
формами “SHARP” и ”SOFT”.
6 Нажмите на [T
(MENU/GRP)
], чтобы выйти из
режима установки фильтра.
Указанная в технических характеристиках
избирательность измерялась в состоянии
SHARP.
Полоса
пропускания
Частота
сдвига
Выбранный фильтр
Полоса (Шаги)
