Функции блокировки
Функцию блокировки можно активизировать только тогда, когда на экране индицируется рабочая частота –
она не включится ни в режиме установок, ни в режиме перечня каналов памяти.

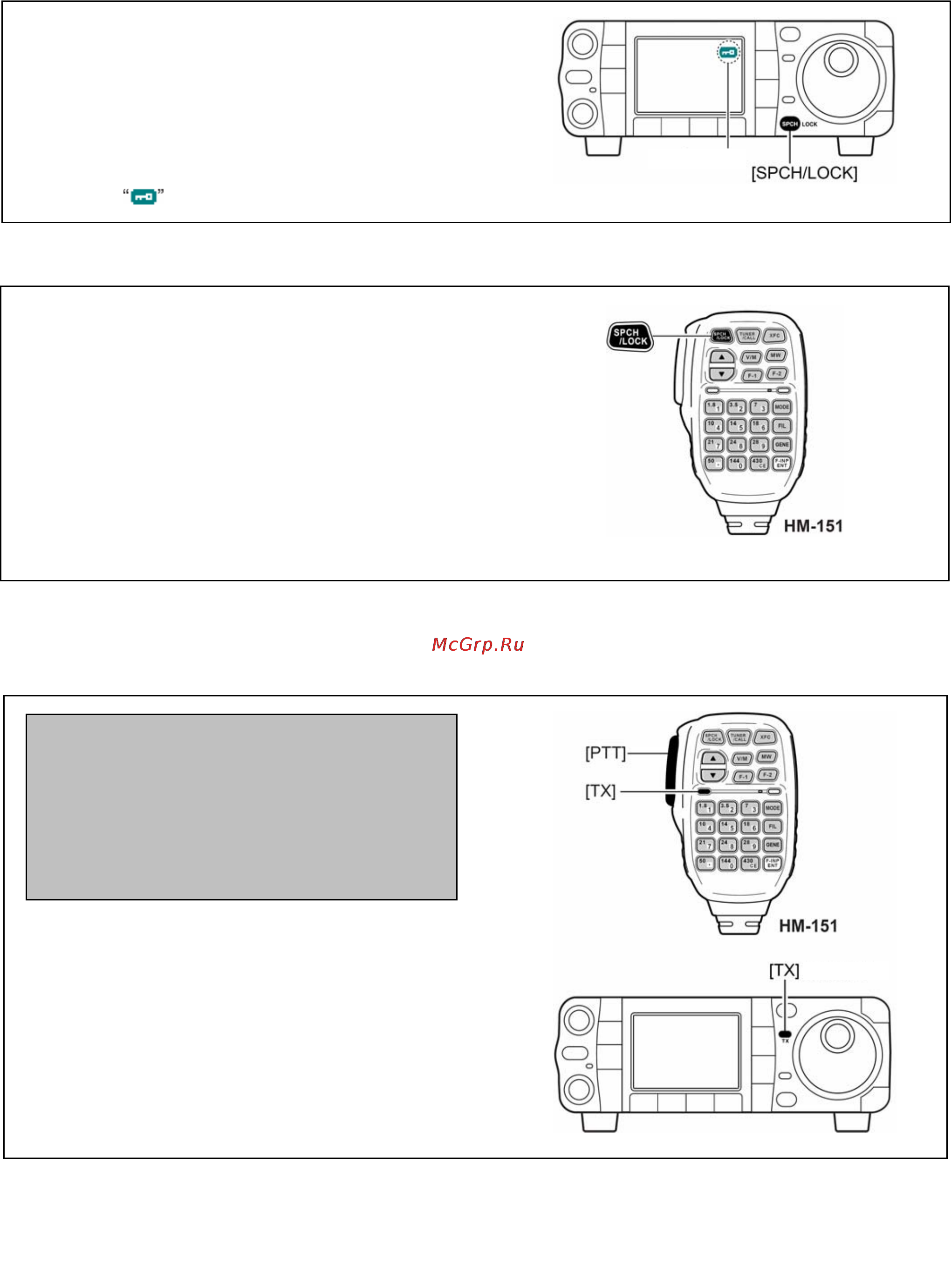

Функция блокировки ручки настройки
Функция электронной блокировки ручки
настройки предотвращает случайное
изменение настройки аппарата.
¬
Нажмите и 1 секунду подержите нажатой
кнопку [SPCH/LOCK], чтобы активизировать
или отключить функцию блокировки ручки.
• Когда блокировка включена, на дисплее горит значок
ключика
.
Функция блокировки коммуникатора
Эта функция электронно блокирует клавиатуру
коммуникатора.
¬
Нажмите и 1 секунду подержите нажатой
кнопку [SPCH/LOCK] коммуникатора, чтобы
активизировать или отключить функцию
блокировки коммуникатора.
• На дисплее появится одно из сообщений: “MIC LOCK
ON-Включено” или “MIC LOCK OFF-Отключено”.
• При блокировке коммуникатора можно будет
пользоваться только кнопками [PTT] и [SPCH/LOCK].
• Все органы управления на самом трансивере
остаются действующими.
Основные действия при передаче
Функция включения микрофона
До начала передачи на выбранной частоте
послушайте – не работает ли на ней кто-
нибудь ещё, чтобы не помешать. Это
вопрос радиолюбительской этики. В HF-
диапазонах, даже если на слух ничего не
слышно, один или два раза спросите: -
Частота не занята? И только потом
начинайте свою передачу на этой частоте.
1 Нажмите
на клавишу передачи [PTT]
коммуникатора.
• Зажжётся красный индикатор передачи [TX].
2 Отпустите клавишу передачи [PTT]
коммуникатора, чтобы перейти на приём.
Появляется
индикато
р
