84
Компания «Т-ХЕЛПЕР»
(095) 742-3444

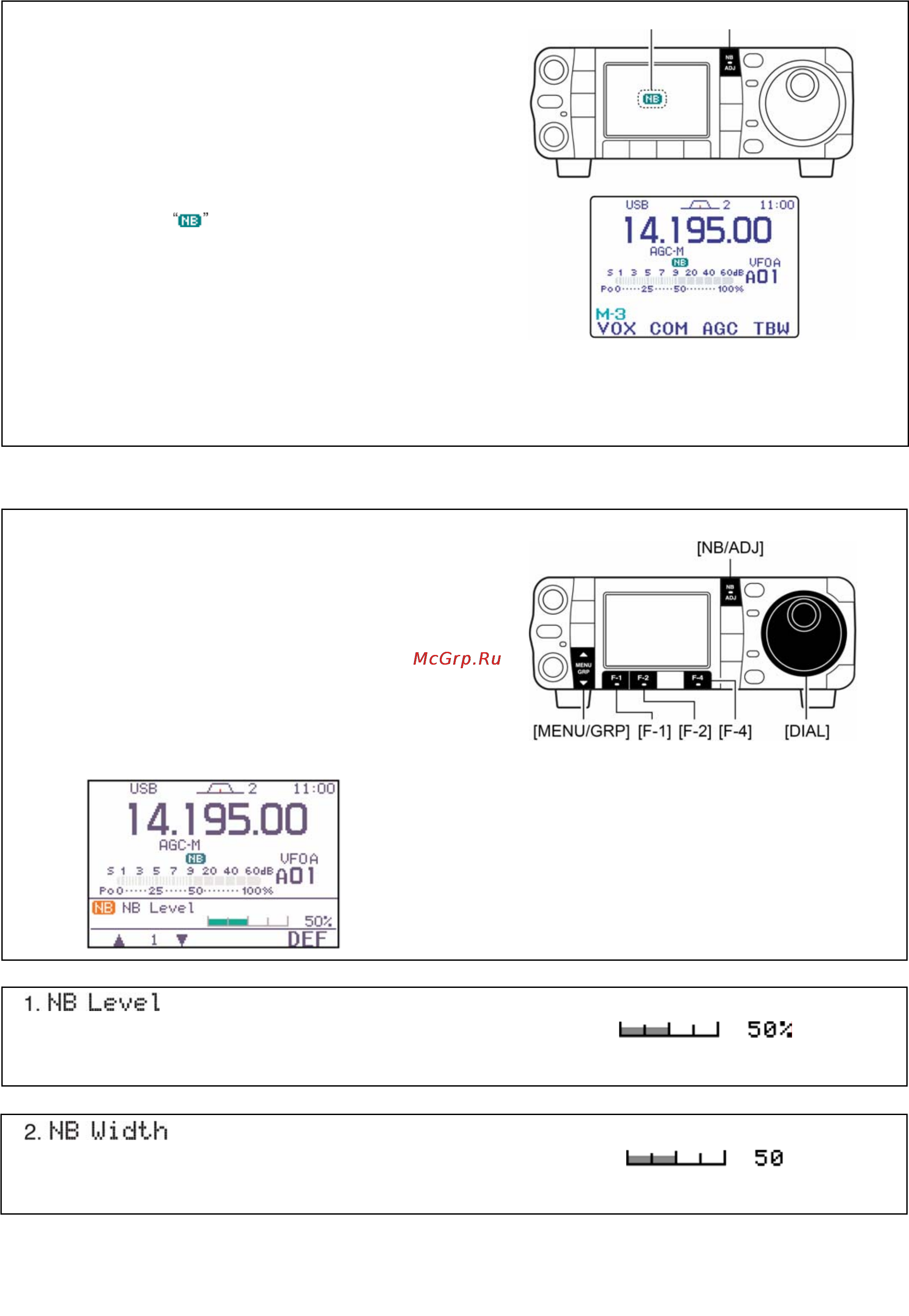

Подавитель импульсных помех
Подавитель помех импульсного типа борется с
шумами импульсного происхождения. Такие
помехи генерируются, например,
автомобильной системой зажигания.
Подавитель не работает в режиме WFM.
¬ Кратковременно нажимайте на [NB/ADJ],
чтобы включить или отключить подавитель
импульсных помех.
При работающем подавителе импульсных помех
горит индикатор
.
При работающем подавителе импульсных помех
принимаемые сигналы могут искажаться, если
они достаточно мощные или шум (помеха) имеет
отличное от импульсного происхождение.
Расположенные близко по частоте мощные
сигналы также могут привести к тому, что
подавитель начнёт искажать полезный сигнал. В
таких случаях или выключите подавитель
импульсных помех, или измените порог его
срабатывания
, как это описано ниже.
Появится [NB/ADJ]
Режим установки подавителя импульсных помех
1 Нажмите и 1 секунду подержите нажатой
[NB/ADJ], чтобы войти в режим установок
подавителя импульсных помех.
2 Нажмите на [F-1 S] или [F-2 T], чтобы
выбрать нужную позицию.
На 1 секунду нажмите на [F-4 DEF], чтобы вернуться к
заводской установке.
3 Ручкой настройки выбирайте нужное
значение.
4 Нажмите на кнопку [NB/ADJ] (или на
[T
(MENU/GRP)
]), чтобы выйти из режима
установки подавителя импульсных помех.
В этой позиции изменяется уровень
срабатывания подавителя импульсных помех.
Уровень можно менять от 0 до 100%.
50 % (заводская установка)
В этой позиции изменяется ширина полосы
подавления. Ширина полосы изменяется от 1
до 100.
50 (заводская установка)
