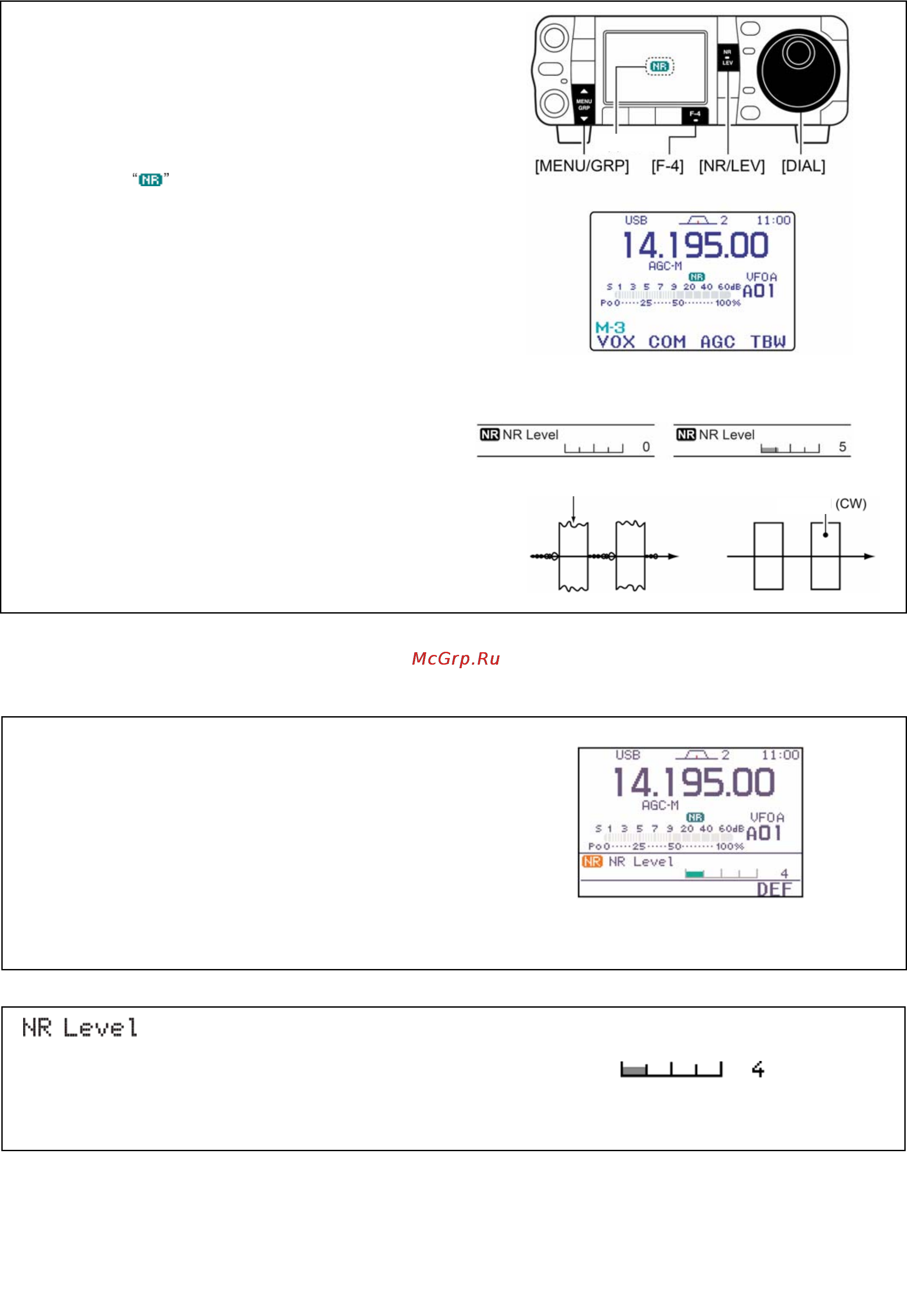

Цифровое шумопонижение
Функция шумопонижения «очищает» полезный
сигнал от помех с помощью цепи цифровой
DSP фильтрации.
¬ Кратковременно нажимайте на [NR/LEV],
чтобы включить или отключить устройство
шумопонижения.
При работающем цифровом шумопонижении горит
индикатор
.
Неверно установленный уровень
шумопонижения может привести к тому, что
полезный звуковой сигнал будет просто
«задавлен» (замаскирован). Ставьте такой
уровень, чтобы получить максимальную
разборчивость сигнала – как это сделать,
описано ниже.
Шумопонижение выключено Шумопонижение активизировано
Шумовые компоненты Полезный
Режим установки цифрового шумопонижения
1 1 секунду подержите нажатой кнопку
[NR/LEV], чтобы войти в режим установки
уровня.
2 Вращая ручку настройки, установите
уровень шумопонижения.
Установите уровень шумопонижения в пределах от 0
до 15.
Gодержите 1 секунду нажатой [F-4 DEF], чтобы
вернуться к заводской установке.
3 Нажмите на кнопку [NR/LEV] (или на
[T
(MENU/GRP)
]), чтобы выйти из режима
установки уровня шумопонижения.
В этой позиции выбирается уровень
шумопонижения, который может лежать в
пределах от 0 до 15.
4 (заводская установка)
сигнал
Появится
