34
Компания «Т-ХЕЛПЕР»
(095) 742-3444
Выбор диапазона рабочих частот
Тройной диапазонный стековый регистр обеспечивает
запоминание 3-х важнейших параметров в одном
диапазоне. При работе автоматически запоминаются 3
пары значений «частота/режим работы» в каждом из
диапазонов рабочих частот.
При однократном нажатии на кнопку выбора диапазона
рабочих частот коммуникатора (HM-151) на экран
вызывается последняя из использовавшихся пар
«частота/режим». При повторном нажатии на
экран
вызывается следующая из запомненных пар.
Эта функция удобна, когда Вы работаете в 3-х разных
режимах в одном и том же рабочем диапазоне.
Например, один регистр памяти используется для CW,
второй – для SSB, а третий – для RTTY частоты.

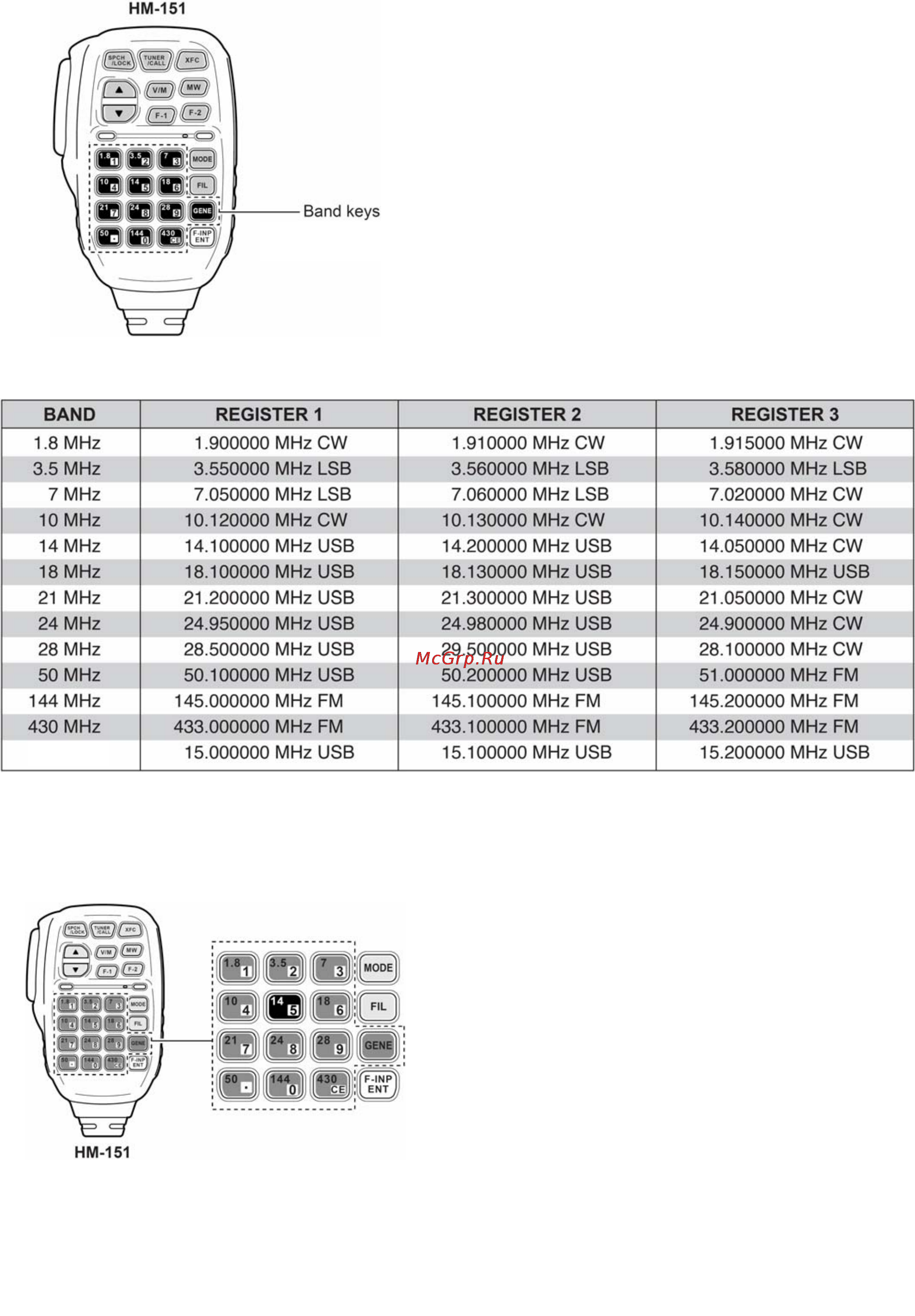

В таблицу сведены все доступные частоты и начальные
заводские установки для каждого из диапазонов
рабочих частот.
Пользование диапазонными стековыми регистрами
[Пример]: диапазон 14 МГц:
1 Нажмите на кнопку [(14)5], чтобы выбрать
указанную частоту и режим работы.
• Частота и режим работы были запомнены в первом
диапазонном стековом регистре.
2 Нажмите на [(14)5] ещё раз, чтобы выбрать
другую частоту и режим работы.
• Эта частота и режим работы были запомнены во
втором диапазонном стековом регистре.
3 И ещё раз нажмите на [(14)5], чтобы выбрать
последнюю из запомненных пар
«частота/режим».
• Эта частота с этим режимом были запомнены в
третьем регистре стековой диапазонной памяти.
• При переходе на четвёртую рабочую частоту/режим в
данном диапазоне рабочих частот первая (самая
старая) пара частота/режим в пункте 1
«вытесняется/замещается» новыми значениями.
Диапазонные
кнопки.
