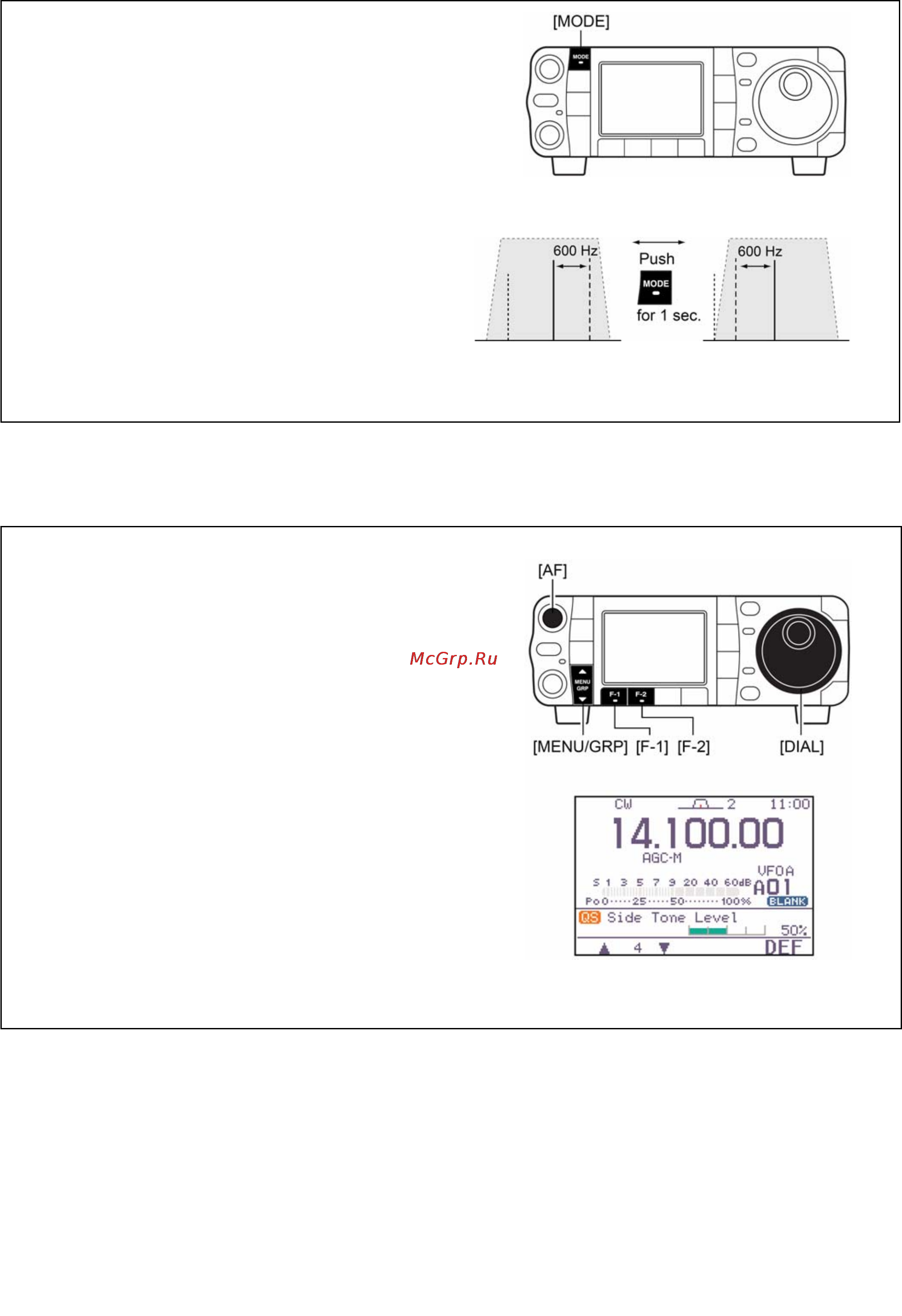

Режим реверсного CW
В режиме CW-R (реверсном CW) принимается
CW сигнал на реверсной боковой полосе – это
чем-то напоминает режимы LSB и USB.
Переходите в этот режим, когда помеха
расположена близко от нужного сигнала и Вы
хотите изменить интерференционный тон.
1 Несколько раз кратковременно нажав на
[MODE], выберите режим CW.
2 Подержите [MODE] 1 секунду нажатой,
чтобы выбрать CW или
CW-R.
• Проверьте интерференционный тон.
•
Принимаемый звуковой тон
помеха BFO помеха сигнал
сигнал BFO
режим CW (сторона LSB) режим CW-R (сторона USB)
Функция CW бокового тона
Когда трансивер находится в режиме приёма (и
функция break-in отключена), Вы сможете
прослушивать тональность CW сигнала без
выхода в эфир.
Это позволит Вам нацелить передаваемый
сигнал точно на другую станцию. Кроме того это
удобно, когда нужно попрактиковаться в CW
работе.
1 Находясь в режиме CW (CW-R), войдите в
режим быстрых установок.
• Кратковременно нажмите на [AF
(SET)
], чтобы меню
режима установок.
• Нажмите на [F-1 QS], чтобы войти в режим быстрых
установок.
2 Нажав несколько раз на [F-1 S] или [F-2 T],
выберите “Side Tone Level”, а затем ручкой
настройки выбирайте уровень бокового тона.
• Уровень бокового тона устанавливается от 0% до
100% с шагом 1%.
3 Нажмите на [T
(MENU/GRP)
], чтобы выйти из
режима быстрых установок.
• Ещё раз нажмите на [T
(MENU/GRP)
], чтобы вернуться в
обычный режим работы.
