Электронный CW ключ
У IC-7000 имеется несколько удобных функций
для электронного ключа, в которые можно войти из
меню памяти ключа.
1 Нажимая на [MODE], переключитесь в режим
CW.
2 Войдите в меню S-1 (см. следующую страницу).
3 Нажмите на [F-2 KEY], чтобы войти в меню
посылки ключа.
4 Нажмите на [T
(MENU/GRP)
], чтобы выбрать
корневое меню ключа.
5 Нажмите на одну из многофункциональных
кнопок ([F-1] – [F-4]), чтобы выбрать требуемое

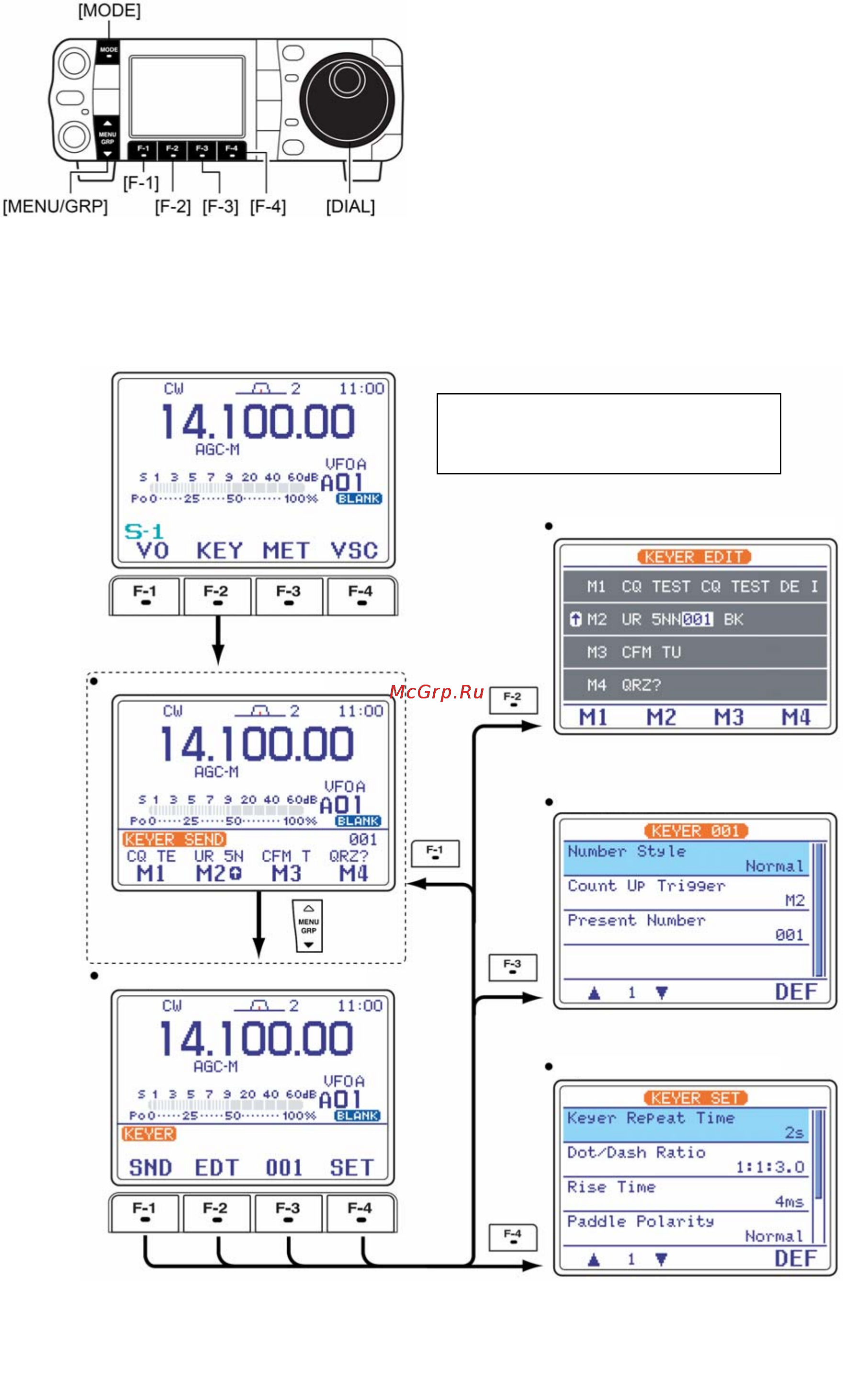

меню. См. диаграмму ниже.
• Ещё раз нажмите на [T
(MENU/GRP)
], чтобы вернуться в
обычный режим работы.
Меню посылки памяти ключа
Меню редактирования памяти ключа
Режим установки номера содержимого
Корневое меню памяти ключа
Режим установки ключа
Корневое меню памяти ключа также можно
сделать стартовым меню при операциях с
ключом в режиме прочих (других) установок.
