97
Компания «Т-ХЕЛПЕР»
(095) 742-3444

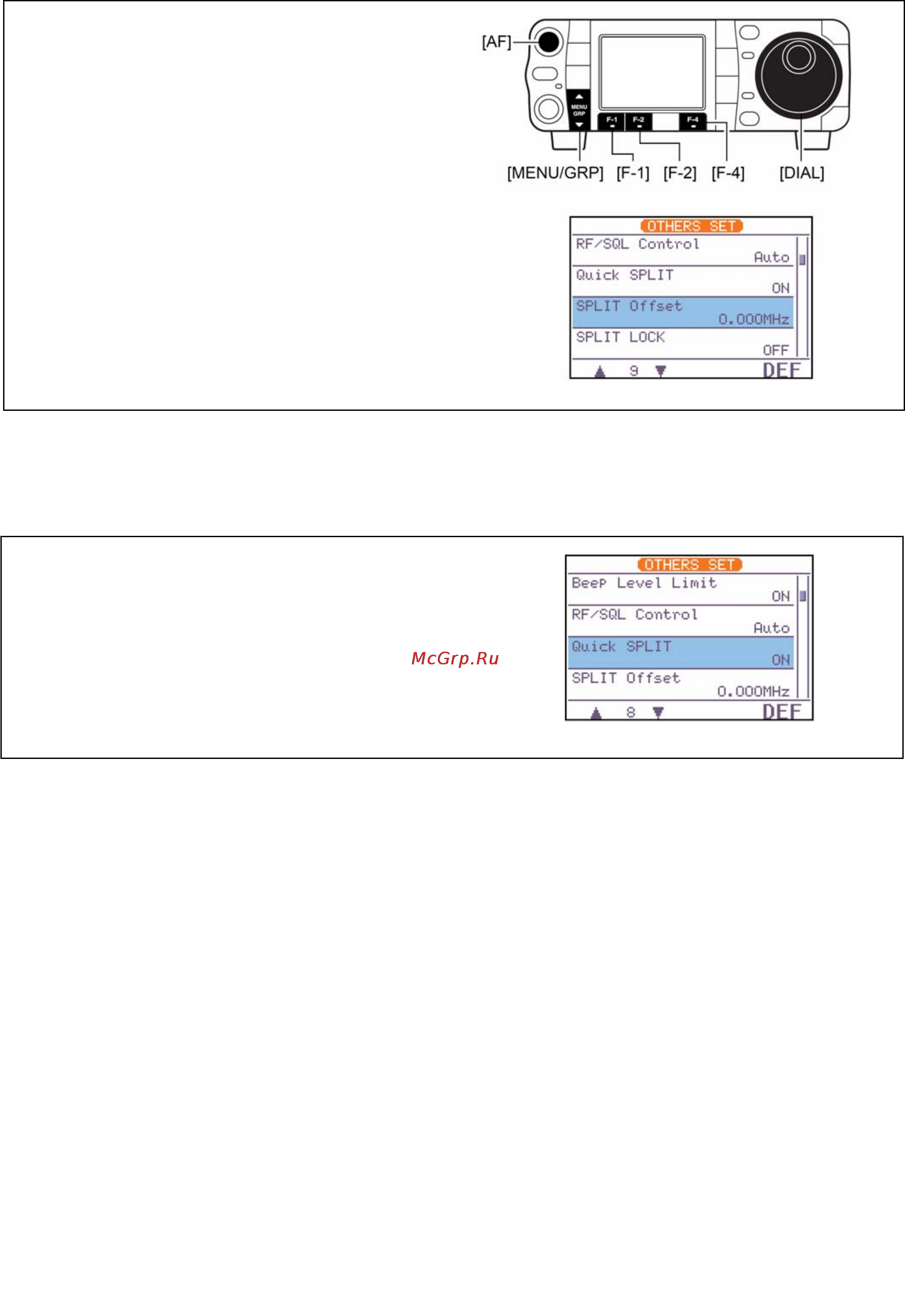

Установка частоты разноса
Предварительно установив разнос частот, Вы
сможете быстро переходить к работе с этим
разносом нажатием всего на одну кнопку.
1 Кратковременно нажмите на [AF
(SET)
], чтобы
войти в меню режима установок.
2 Нажав на [F-4 OTH], войдите в режим
прочих (других) установок.
3 Кнопкой [F-1 S] или [F-2 T] выберите
позицию “SPLIT Offset”.
4 Вращая ручку настройки, установите разнос.
• Частота разноса может лежать в диапазоне от -9.999
МГц до +9.999 МГц.
5 Дважды нажмите на [T
(MENU/GRP)
], чтобы
вернуться в обычный режим работы.
Установка быстрого разноса частот
1 Войдите в режим прочих (других) установок.
2 Кнопкой [F-1 S] или [F-2 T] выберите
позицию “Quick SPLIT”.
• Подержав [F-4 DEF] нажатой 1 секунду, Вы вернётесь
к заводским установкам.
3 Дважды нажмите на [T
(MENU/GRP)
], чтобы
вернуться в обычный режим работы.
