45
Компания «Т-ХЕЛПЕР»
(095) 742-3444
4

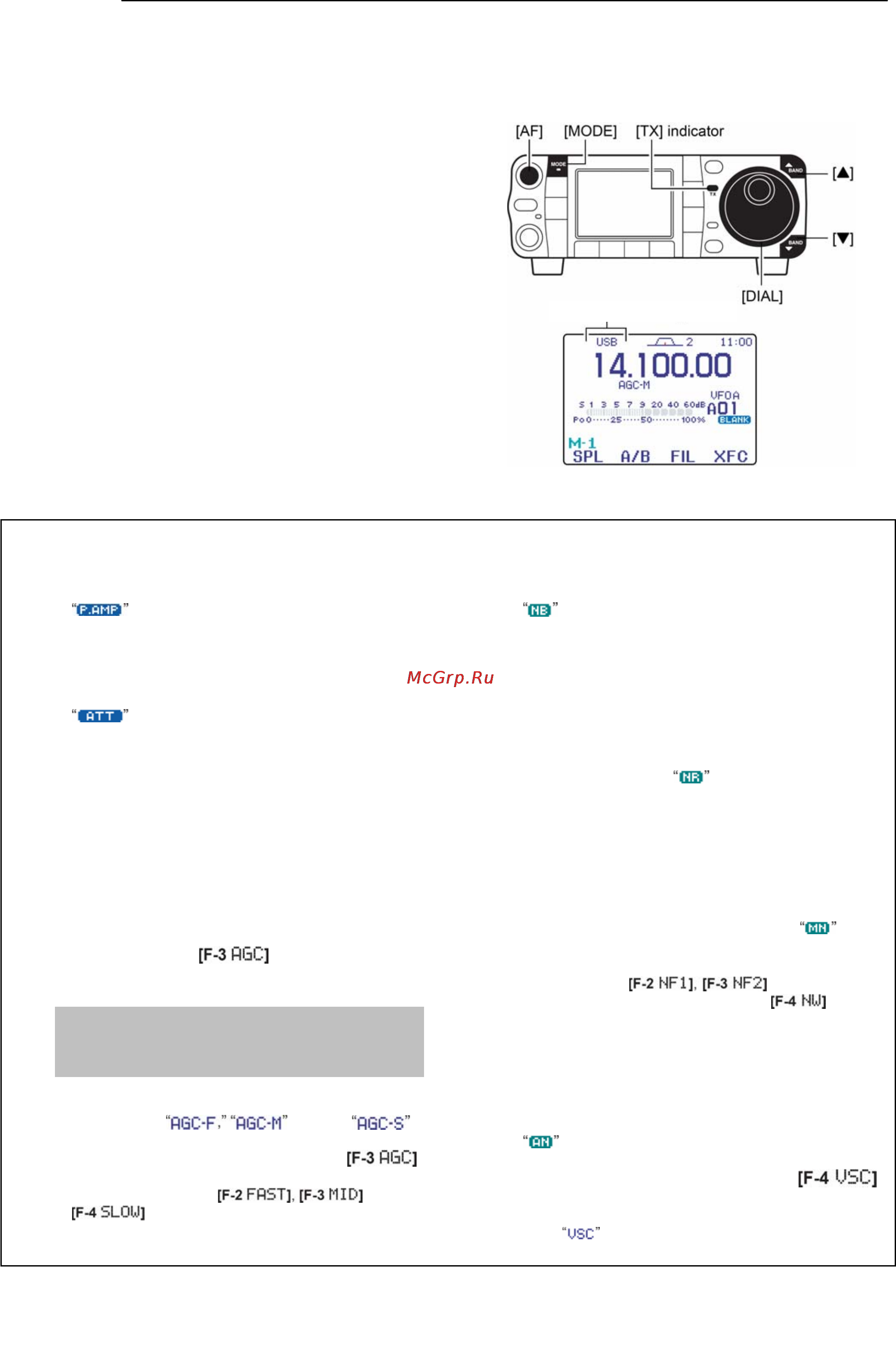

ПРИЁМ И ПЕРЕДАЧА
Работа в режиме SSB
1 Нажимая на [S
(BAND)
] или [T
(BAND)
], выбирайте
нужный Вам диапазон, или нажмите на
соответствующую кнопку коммуникатора HM-151.
2 Кратковременно нажмите на [MODE] или подержите
её нажатой 1 секунду, чтобы выбрать режим LSB или
USB.
• На частотах ниже 10 МГц всегда автоматически
выбирается LSB, а выше – USB.
3 Вращая ручку настройки, точно настройтесь на
сигнал.
• Когда будет принят сигнал, S-метр начнёт показывать его
силу.
4 Ручкой [AF] установите нужную Вам громкость.
5 Нажмите на клавишу [PTT] коммуникатора, чтобы
начать передачу.
• Зажжётся красный индикатор передачи [TX].
6 Говорите в микрофон своим обычным голосом.
• Если нужно, отрегулируйте усиление ‘MIC Gain’.
7 Отпустите клавишу передачи [PTT] коммуникатора,
чтобы перейти на приём.
Удобные функции при приёме
•
Предусилитель и аттенюатор
¬
Кратковременно нажимайте на [P.AMP/ATT],
чтобы включить или выключить предусилитель.
• При включённом предусилителе будет гореть
.
¬
Нажмите на [P.AMP/ATT] на 1 секунду, чтобы
включить затухание 12 дБ.
• Кратковременно нажмите на [P.AMP/ATT], чтобы
отключить аттенюатор.
• При активизированном аттенюаторе горит
.
•
Двойная PBT (регулировка полосы)
¬
Кратковременно нажимайте на [PBT/M-ch/RIT]
(кнопку) один или два раза, чтобы включить или
выключить функцию PBT (M-ch/RIT).
• Когда PBT активизирована, индикатор PBT горит
зелёным светом.
¬
Вращайте [PBT/M-ch/RIT] (ручки – внутреннюю
/внешнюю).
• Нажмите на [PBT/M-ch/RIT
(CLR)
], чтобы стереть все
Ваши настройки.
•
AGC (система АРУ)
¬
В меню M-3 кратковременно один или более раз
нажимайте на , чтобы выбрать
большую, среднюю или малую скорость
срабатывания АРУ.
• Один или два раза нажмите на [MENU/GRP] на 1
секунду, чтобы выбрать группу меню M.
• Кратковременно один или более раз нажимайте на
[MENU/GRP], чтобы выбрать меню M-3.
• При выборе малой, средней или большой
постоянной времени цепи АРУ на дисплее будут
зажигаться
или ,
соответственно.
¬
В меню M-3 на 1 секунду нажмите на ,
чтобы войти в режим установки АРУ.
• Нажимайте на или
, чтобы выбрать постоянную времени, а
затем вращайте ручку настройки [DIAL], чтобы
подстроить постоянную времени цепи АРУ.
•
Подавитель импульсных помех
¬
Нажимайте на [NB/ADJ], чтобы включить или
отключить подавитель импульсных помех.
• Когда подавитель импульсных помех работает, горит
.
¬
На 1 секунду нажмите на [NB/ADJ], чтобы войти
в режим установки подавителя импульсных
помех, а затем ручкой настройки меняйте порог
срабатывания или ширину шумового выброса.
•
Цифровое (DSP) шумопонижение
¬
Нажимайте на [NR/LEV], чтобы включить или
отключить цифровое шумопонижение.
• При работающем устройстве цифрового
шумопонижения горит
.
¬
На 1 секунду нажмите на [NR/LEV], чтобы войти в
режим установки цифрового шумопонижения, а
затем ручкой настройки меняйте порог
срабатывания DSP устройства.
•
Ручной notch-фильтр
¬
Нажимайте на [MNF/ADJ], чтобы включить или
выключить ручной notch-фильтр.
• Когда функция активна, на дисплее горит .
¬
На 1 секунду нажмите на [MNF/ADJ], чтобы
войти в режим установки ручного notch-фильтра.
• Нажимайте на , чтобы выбрать
notch-фильтр, потом нажмите на
, чтобы
установить полосу пропускания фильтра, а уже затем
ручкой настройки установите notch-частоту (частоту
режекции).
•
Автоматический notch-фильтр
¬
Нажимайте на [ANF/ REC], чтобы включить или
отключить авто notch-фильтр.
• Когда функция активизирована, на дисплее горит
.
•
Управление шумоподавлением по голосу
¬
Находясь в меню “S-1”, нажимайте на ,
чтобы включить или отключить функцию VSC.
• Когда функция VSC активизирована, на дисплее
горит
.
Появится “LSB” или “USB
