Установка частоты

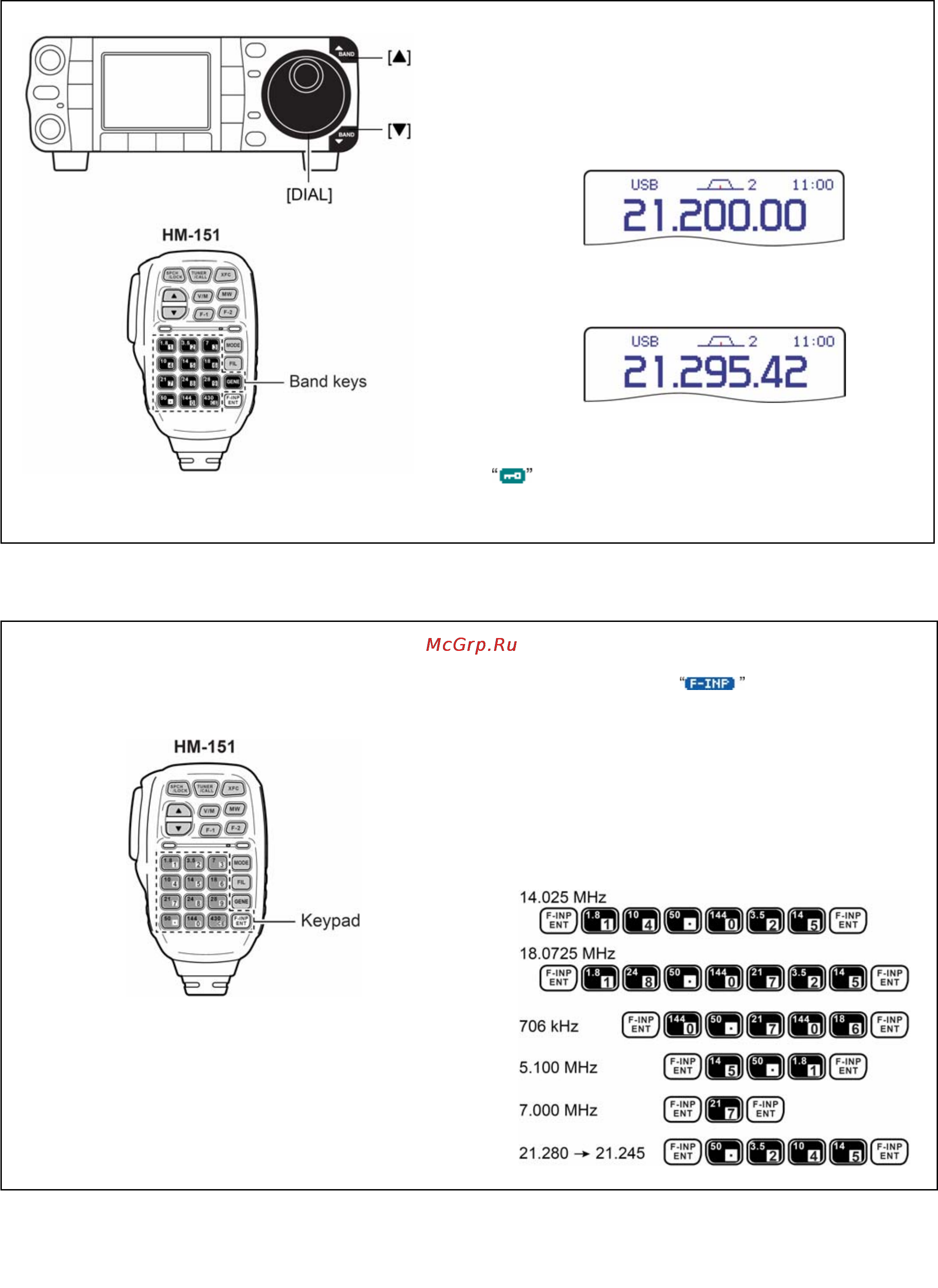

У трансивера имеется несколько удобных способов установки частоты.
Установка частоты ручкой настройки
1 Нажимайте на кнопку [S
(BAND)
] или
[T
(BAND)
], чтобы выбрать нужный диапазон
рабочих частот. Или нажмите нужное число
раз (1 – 3) на требуемую диапазонную
кнопку коммуникатора.
• Кнопками на коммуникаторе в каждом из диапазонов
можно выбирать три различные частоты.
2 Вращайте ручку настройки [DIAL], чтобы
установить нужную частоту.
Если активизирована функция блокировки
ручки настройки, то будет гореть индикатор
, и вращение ручки настройки ничего не
даст. Для того, чтобы разблокировать ручку
настройки, нажмите на [SPCH/LOCK].
Непосредственный ввод частоты с клавиатуры коммуникатора
У коммуникатора имеется цифровая
клавиатура, предназначенная для
непосредственного ввода частот.
1 Нажмите на [F-INP/ENT].
• Зажжётся индикатор .
2 Наберите с клавиатуры нужную Вам частоту.
• Для ввода десятичной точки между мегагерцами и
килогерцами предназначена кнопка [(50)].
3 Нажмите на [F-INP/ENT], чтобы установить
введённую частоту.
• Для того, чтобы отменить ввод, нажимайте на кнопку
[CE] вместо [F-INP/ENT].
[ПРИМЕРЫ]
