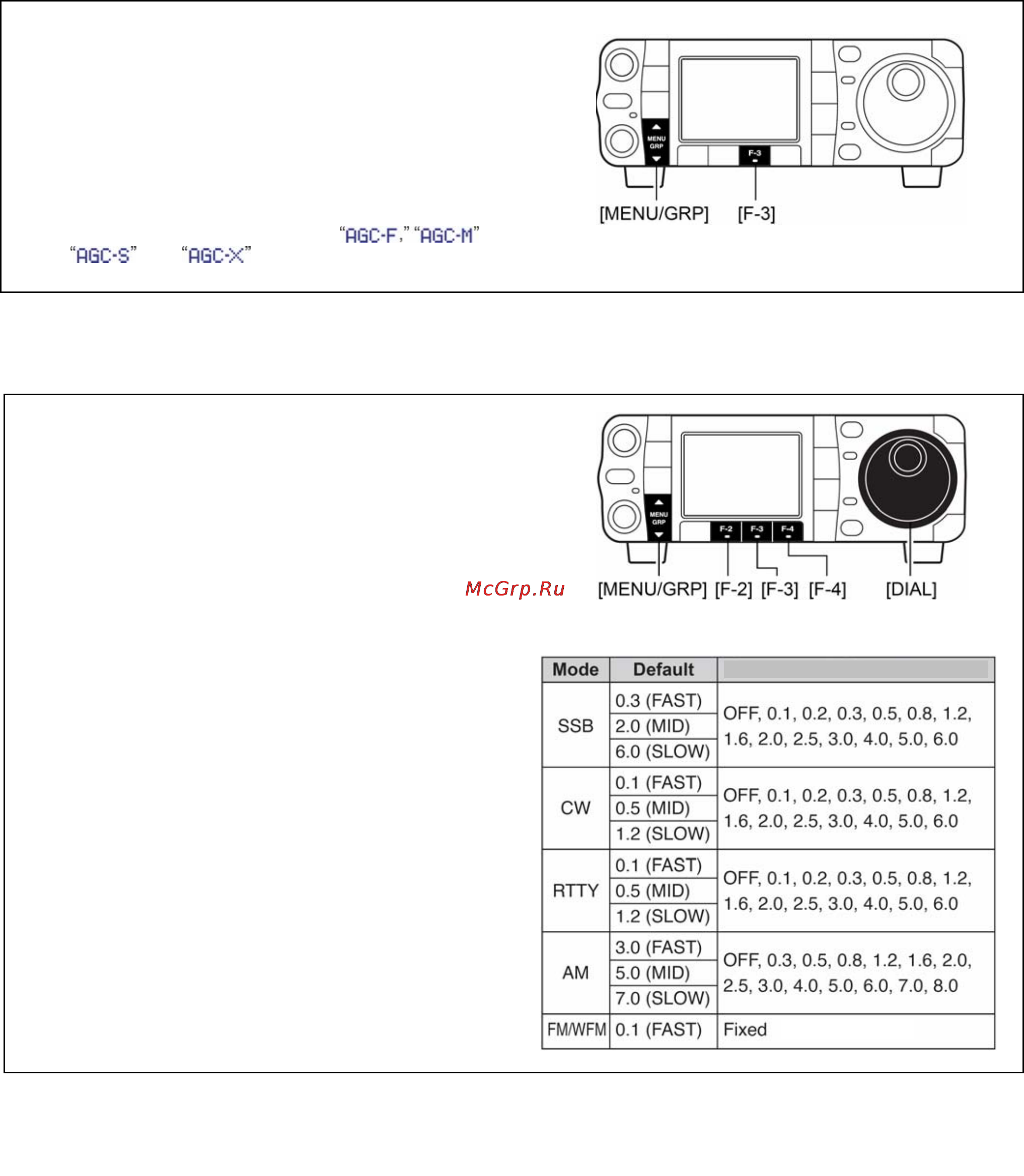

Автоматическая регулировка усиления (АРУ)
Система АРУ следит за тем, чтобы громкость
приёма не менялась вследствие естественных
колебаний уровня сигнала на входе приёмника.
У трансивера имеются 3 постоянные времени
(скорости) срабатывания системы АРУ в не-
FM/WFM режимах: малая (высокая скорость
отслеживания), средняя и большая (замедленное
реагирование).
В FM/WFM режимах постоянная времени цепи
АРУ зафиксирована (0.1 сек.) и изменена
быть
не может.
Выбор величины постоянной времени цепи АРУ
1 Выберите любой не-FM/WFM режим,
нажимая на [MODE].
2 Войдите в меню M-3.
• Один или два раза нажмите на [MENU/GRP] на 1
секунду, чтобы выбрать группу меню M.
• Кратковременно один или более раз нажимайте на
[MENU/GRP], чтобы выбрать меню M-3.
3 Нажимайте несколько раз на [F-3 AGC],
чтобы выбрать быструю, среднюю или
замедленную АРУ.
• На дисплее будут появляться: ,
или , когда система АРУ вообще
отключена.
Установка постоянной времени цепи АРУ
1 Выберите любой режим работы, но только
не FM/WFM.
2 Войдите в меню M-3.
• Один или два раза нажмите на [MENU/GRP] на 1
секунду, чтобы выбрать группу меню M.
• Кратковременно один или более раз нажимайте на
[MENU/GRP], чтобы выбрать меню M-3.
3 Подержите 1 секунду нажатой [F-3 AGC],
чтобы войти в режим установки АРУ.
4 Нажмите на [F-2 FAST], [F-3 MID] или [F-4
SLOW], чтобы выбрать скорость работы
АРУ.
5 Вращая ручку настройки, выбирайте нужную
Вам постоянную времени.
• Постоянная времени может лежать в пределах 0.1 –
8.0 сек. (в зависимости от режима) или АРУ может
быть вообще отключена – ‘OFF’.
• Подержите нажатой [F-2 FAST], [F-3 MID] или [F-4
SLOW], чтобы вернуться к заводской установке
постоянной времени - default.
6 Переключитесь в следующий режим работы
– только не в FM/WFM. Повторите шаги 4 и
5, если нужно.
• См. таблицу справа, где приведены величины
имеющихся постоянных времени.
7 Нажмите на [T
(MENU/GRP)
], чтобы выйти из
режима установки системы АРУ.
•
