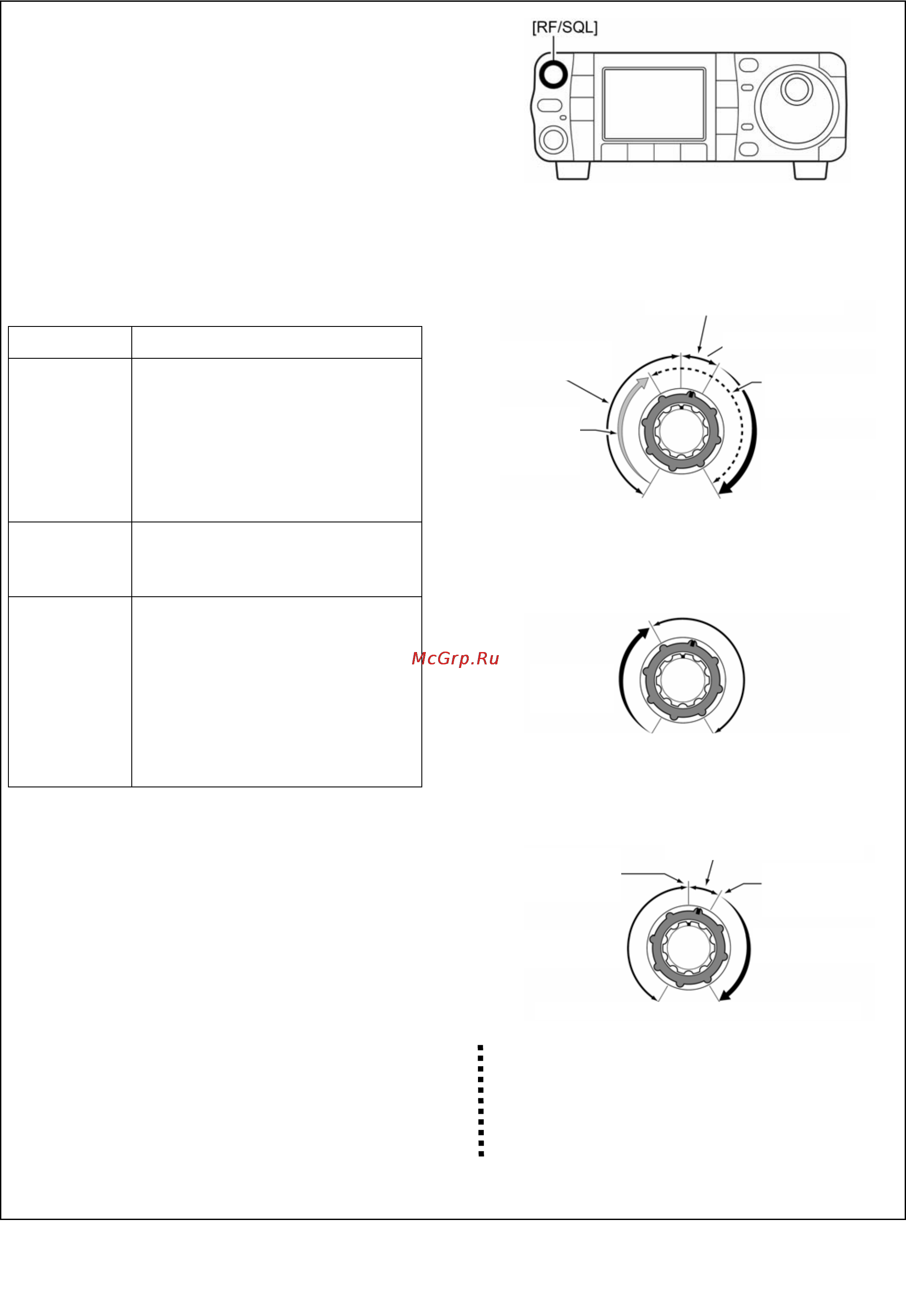

Шумоподавление и чувствительность приёмника
Ручка [RF/SQL] регулирует коэффициент
усиления по ВЧ (RF) и устанавливает порог
срабатывания шумоподавителя.
Шумоподавитель отключает звук из динамика
(закрытое положение) чтобы из него не шипело,
когда нет приёма полезного сигнала.
• Шумоподавитель особенно эффективен в режиме FM,
однако даёт неплохие результаты и в других режимах.
• В подавляющем большинстве случаев рекомендуется
держать регулятор [RF/SQL] в положении от 12-ти часов до
1 часу дня.
• Регулятор можно перевести в положение ‘Авто’ (управление
коэффициентом усиления по ВЧ (RF) в режимах SSB, CW и
RTTY; управление порог шумоподавления (SQL) в
режимах
AM, FM и WFM (фиксируется максимум усиления по ВЧ)) в
меню прочих (других) установок.
УСТАНОВКА
ДЕЙСТВИЕ
RF+SQL
(заводская)
Может использоваться во всех
режимах.
Действует, как обычный
шумоподавитель или
шумоподавитель по S-метру в
режиме FM; и шумоподавитель
по S-метру во всех остальных
режимах.
SQL
Действует, как регулятор порога
срабатывания шумоподавителя.
• Усиление по ВЧ фиксируется на
максимуме.
AUTO
Действует, как регулятор
усиления по ВЧ в режимах SSB,
CW и RTTY.
• Шумоподавитель принудительно
открыт.
Действует, как регулятор порога
срабатывания шумоподавителя
в режимах AM, FM и WFM.
• Коэффициент усиления по ВЧ
зафиксирован на максимуме.
Регулировка усиления по ВЧ
(Чувствительность
приёмника)
Обычно ручка [RF/SQL] устанавливается в
положение на 11 утра.
Вращая [RF/SQL], поставьте её в положение на
11 часов утра для достижения максимальной
чувствительности.
• Поворот до упора против часовой стрелки ведёт к
уменьшению чувствительности.
• S-метр показывает чувствительность приёма.
Установка порога срабатывания
шумоподавителя
(Отключение звука, когда нет сигнала)
Вращайте [RF/SQL] по часовой стрелке, когда
нет полезного сигнала, чтобы пропало шипение.
• Индикатор [RX] погаснет.
• Вращение [RF/SQL] далее порога обычного
шумоподавления включает режим шумоподавления по S-
метру – это даст Вам возможность установить некий
минимальный сигнал для открытия шумоподавителя.
•
Работа в качестве регулятора усиления по
ВЧ / регулятора порога шумоподавления
•
Работа в качестве регулятора усиления по
ВЧ
(Шумоподавитель принудительно открыт только в
режимах SSB, CW и RTTY)
•
Работа в качестве регулятора величины
порога срабатывания шумоподавителя
(Усиление по ВЧ зафиксировано на максимуме)
При вращении ручки регулятора
коэффициента усиления по ВЧ могут
раздаваться шумовые всплески. Таким
образом работает система цифровой
обработки (DSP) и это ни в коем случае не
означает неисправности аппарата.
Шумоподавление (режим FM)
Рекомендуемый уровень
Максимум усиления
по ВЧ
S-метр показывает
порог срабатывания
шумоподавителя
Шумоподавитель
открыт
Диапазон
регулировки
усиления по
ВЧ
Минимум усиления по ВЧ Максимум усиления по ВЧ
Диапазон
регулировки
Наинизший порог Наивысший порог
Шумоподавление (FM режим)
Нижний предел
шумоподавления
по S-метру
Шумоподавление
по S-метру
Нижний предел
шумоподавления
(режим FM)
Шумоподавитель
открыт
