Работа с VFO

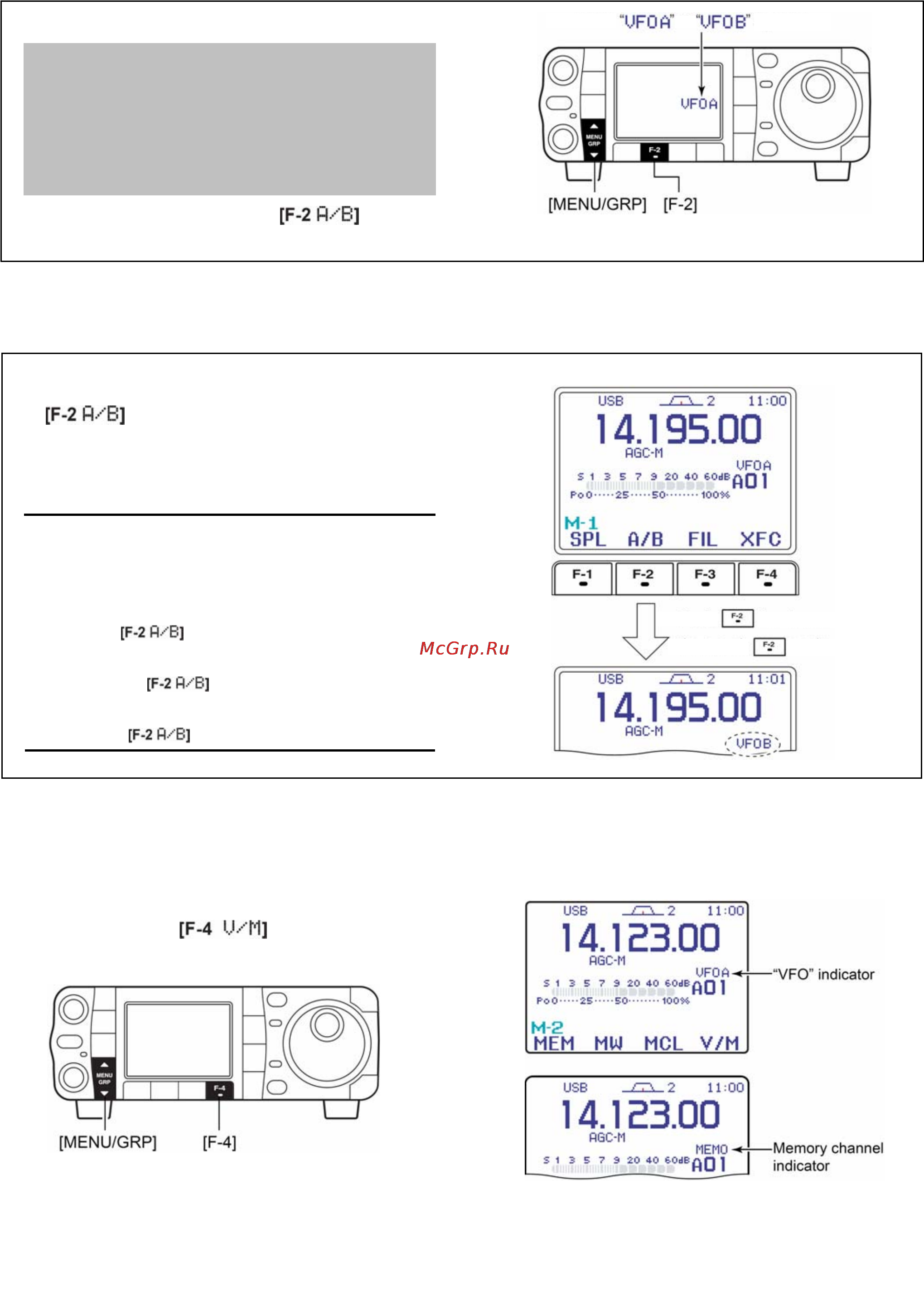

Выбор VFO A/VFO B
1 Выберите M-1.
Выбор группы меню
Нажимайте на 1 секунду на [MENU/GRP].
Выбор: M, S или G (Графика).
Выбор меню (Например: M)
Кратковременно нажимайте на [MENU/GRP].
Выбор: M-1, M-2 или M-3.
2 Нажимайте на кнопку
, чтобы
переключаться между VFO A и VFO B.
Уравнивание параметров двух VFO
1 Выберите M-1.
2 Нажмите и 1 секунду подержите нажатой
, чтобы сделать частоту и режим
неиндицируемого VFO равными
индицируемому VFO.
• После завершения уравнивания параметров двух VFO
трансивер издаст три звуковых сигнала.
ДЛЯ ВАШЕГО УДОБСТВА
Используйте два VFO, как быструю память
Если Вы поймали новую станцию, но хотите продолжить
поиск, система Двух-VFO может быть использована для
быстрого запоминания частоты находки.
Нажмите
на 1 секунду, чтобы записать
индицируемую частоту в неиндицируемый VFO.
Продолжайте поиск дальше.
Нажмите на
, чтобы вызвать запомненную
частоту на экран.
Для продолжения поиска радиостанций ещё раз
нажмите на
.
Выбор режима VFO/памяти
1 Выберите M-2.
2 Нажимайте на
для переключения
между режимом VFO и памяти.
Появится
или
Нажмите на 1 сек
у
нд
у
,
затем нажмите
ещё раз.
