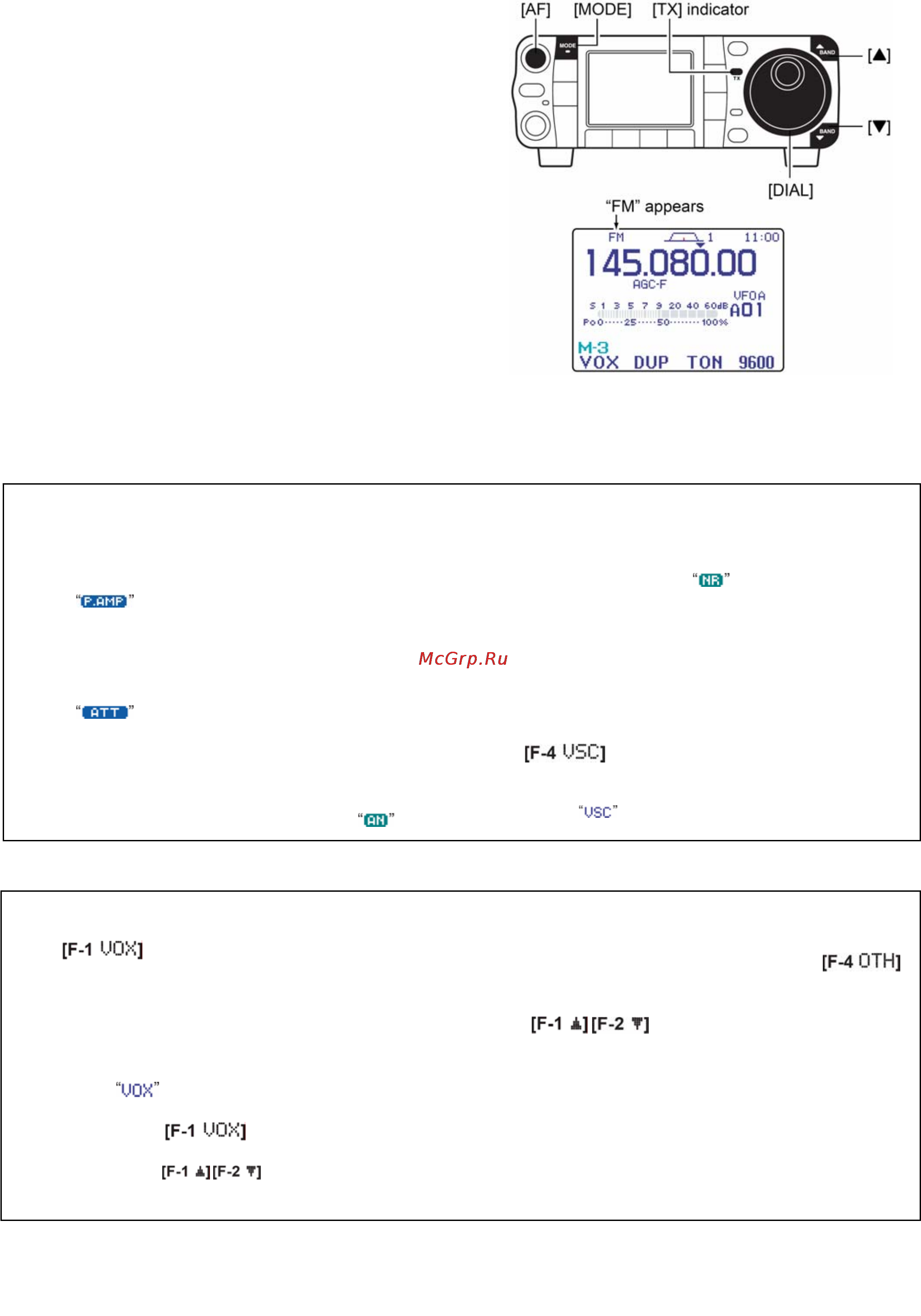

Работа в режиме FM
1 Нажимая на [S
(BAND)
]/[T
(BAND)
], выбирайте
нужный Вам диапазон частот, или нажмите на
диапазонную кнопку HM-151.
2 Кратковременно нажимайте на [MODE] или
нажмите и подержите её нажатой 1 секунду,
чтобы переключиться в режим FM.
• После того, как выбран режим FM, WFM или AM, нажмите
и 1 секунду подержите нажатой кнопку [MODE], чтобы
выбрать один из режимов FM, WFM или AM.
3 Вращая ручку настройки, ловите нужный Вам
сигнал
• При приёме сигнала S-метр начнёт показывать его силу.
• Заводской установкой шага перестройки в режиме FM
является 1 кГц, но если нужно, то его можно изменить в
режиме программирования шага перестройки частоты.
4 Ручкой [AF] установите приятный для Ваших
ушей уровень громкости.
5 Нажмите на кнопку [PTT]
коммуникатора
.
• Индикатор передачи [TX] загорится красным цветом.
6 Говорите в микрофон своим обычным голосом.
• Если нужно, то подрегулируйте усиление микрофона –
‘MIC Gain’.
7 Отпустите кнопку передачи [PTT]
коммуникатора, чтобы переключиться на приём.
Удобные функции при приёме
•
Предусилитель и аттенюатор
¬
Кратковременно нажимайте на
[P.AMP/ATT], чтобы включить или
выключить предусилитель.
• При включённом предусилителе будет гореть
.
¬
Нажмите на [P.AMP/ATT] на 1 секунду,
чтобы включить затухание 12 дБ.
• Кратковременно нажмите на [P.AMP/ATT], чтобы
отключить аттенюатор.
• При активизированном аттенюаторе горит
.
•
Автоматический notch-фильтр
¬
Нажимайте на [ANF/ REC], чтобы
включить или отключить авто notch-
фильтр.
• Когда функция активна, на дисплее горит .
•
Цифровое (DSP) шумопонижение
¬
Нажимайте на [NR/LEV], чтобы включить
или отключить цифровое шумопонижение.
• При работающем устройстве цифрового
шумопонижения горит
.
¬
На 1 секунду нажмите на [NR/LEV], чтобы
войти в режим установки цифрового
шумопонижения, а затем ручкой настройки
меняйте порог срабатывания DSP
устройства.
•
Управление шумоподавлением по голосу
¬
Находясь в меню “S-1”, нажимайте на
, чтобы включить или отключить
функцию VSC.
• Когда функция VSC активизирована, на дисплее
горит
.
Удобные функции при передаче
•
VOX (передача, управляемая голосом)
¬
Войдя в меню “M-3”, нажимайте на
, чтобы включить или отключить
функцию VOX.
• Один или два раза нажмите на [MENU/GRP] на 1
секунду, чтобы выбрать группу меню M.
• Кратковременно один или более раз нажимайте на
[MENU/GRP], чтобы выбрать меню M-3.
• Когда функция VOX активизирована, на дисплее
горит
.
¬
Находясь в меню “M-3”, на 1 секунду
нажмите на
, чтобы войти в режим
VOX-установок.
• Кнопками / выбирайте нужную
позицию.
• Вращайте ручку настройки для выбора
величин/состояний.
•
Мониторинг качества передачи
¬
Нажмите на [AF
(SET)
], затем на ,
чтобы войти в режим прочих (других)
установок. Выбирайте позицию кнопками
/ , а затем ручкой настройки
включайте или отключайте мониторинг.
