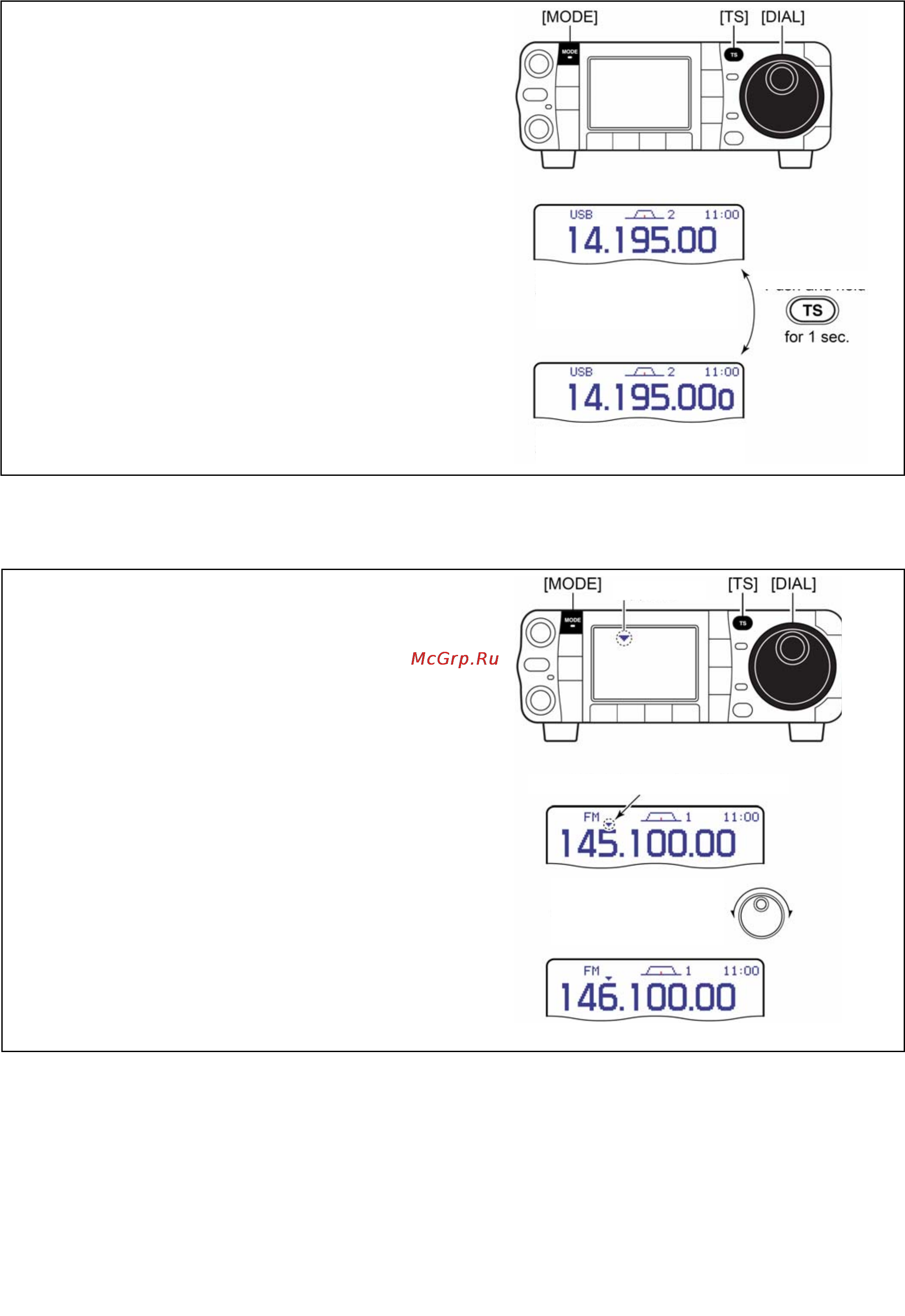

Выбор шага перестройки 1 Гц или 10 Гц (только для SSB/CW/RTTY)
Когда на экране над частотой нет ни
индикатора быстрой, ни программируемой
перестройки “b”, вращение ручки настройки
приводит к перестройке частоты с шагом 1 Гц
или 10 Гц. Такие шаги перестройки возможны
только в режимах SSB, CW или RTTY.
1 Переключитесь, если нужно, в режим SSB,
CW или RTTY.
2 На 1 секунду нажимайте на кнопку [TS],
чтобы переключаться
между шагами 1 Гц и
10 Гц.
• Когда выбран шаг перестройки 1 Гц, на дисплее
появляется цифирка “Гц”, а когда выбран шаг 10 Гц –
цифирка “Гц” с экрана пропадает.
• Вращение ручки настройки будет изменять частоту с
шагом 1 Гц или 10 Гц.
Выбор быстрой перестройки с шагом 1 МГц (только в FM/WFM/AM)
Функция быстрой перестройки частоты
позволяет перестраивать приёмник ручкой
[DIAL] с шагом 1 МГц. Эта функция работает
только в режимах FM, WFM и AM.
1 Переключитесь, если нужно, в режим FM,
WFM или AM.
2 Кратковременно нажимайте на кнопку [TS],
чтобы переключаться между шагом 1 МГц и
программируемым шагом перестройки.
• При выборе быстрой перестройки над цифрой единиц
мегагерц зажигается значок “b”.
• Вращение ручки настройки будет изменять частоту с
шагом 1 МГц.
Ручка настройки меняет
частот
у
с шагом 1 Гц.
Ручка настройки [DIAL]
изменяет частоту с
шагом 10 Гц.
Нажмите и подержите
Индикатор быстрой перестройки
Ручка настройки [DIAL]
изменяет частоту с
шагом 1 МГц.
Появится
