25
Компания «Т-ХЕЛПЕР»
(095) 742-3444

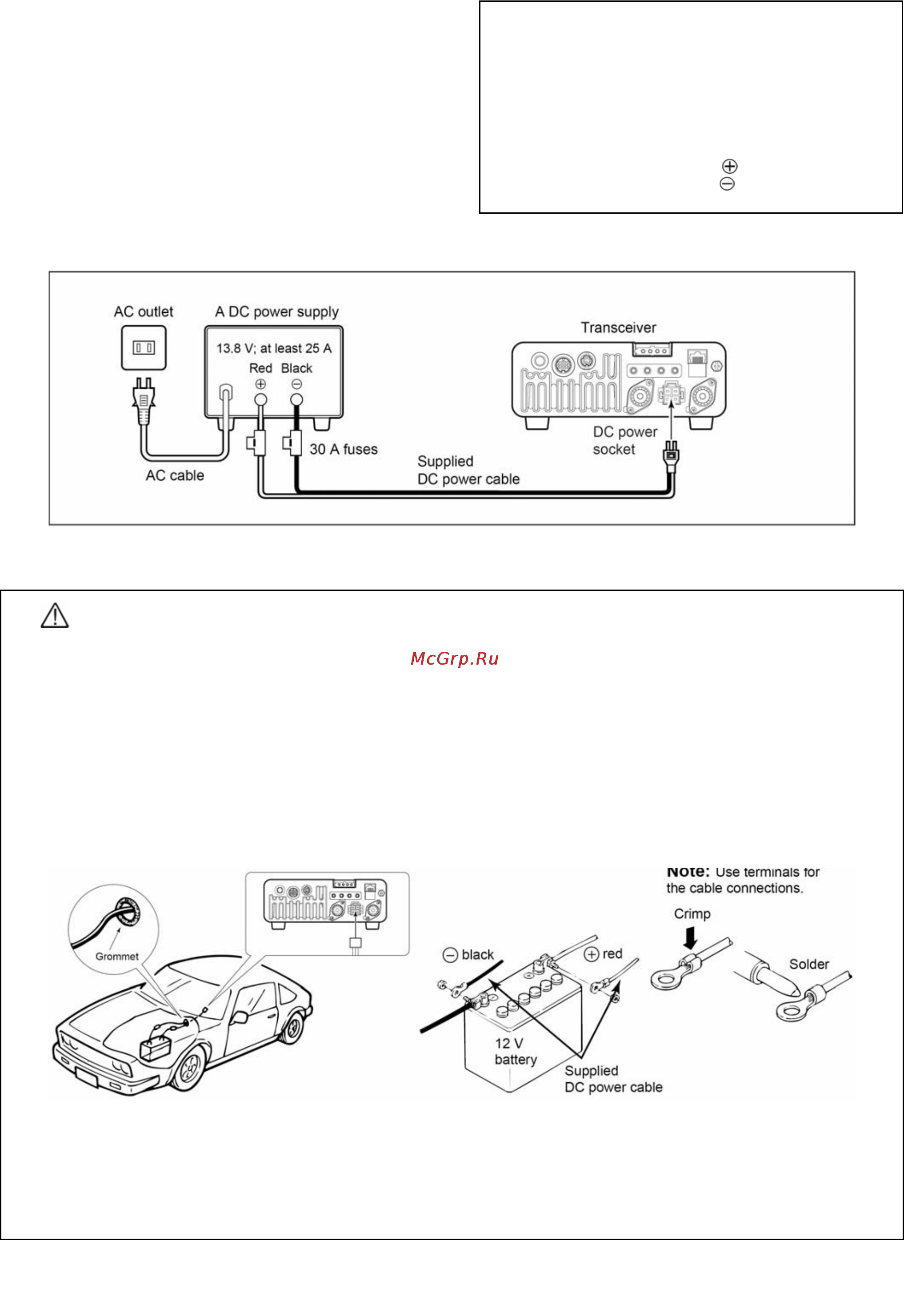

Источник питания
Для питания трансивера понадобится источник
постоянного напряжения, способный отдать в
нагрузку ток не менее 25 Ампер. Смотри рисунок
ниже.
ЗАПОМНИТЕ:
До того, как подключаться
к источнику питания, проследите за
следующими важными вещами:
•
•
Источник питания должен быть выключен.
•
•
Выходное напряжение источника питания
должно быть в пределах 12 – 15 Вольт.
•
•
Полярность подачи питания должна быть:
Красный : Положительный потенциал.
Чёрный : Отрицательный
потенциал.
Подключение к источнику питания
Подключение к аккумуляторной батарее
•
ЗАПОМНИТЕ: НЕЛЬЗЯ
подключаться к аккумуляторной батарее без
входящих в комплект поставки плавких
предохранителей – в противном случае
возможно возгорание.
•
НЕЛЬЗЯ подключать трансивер напрямую к
24-х вольтовой батарее.
•
НЕ НАДО пользоваться автомобильным
сигаретным прикуривателем для питания
трансивера. Такое подключение может
привести к «проседанию» напряжения
питания, кроме того помехи от
автомобильной системы зажигания могут
наводиться на передаваемый или
принимаемый сигнал.
•
Пропуская питающие провода от батареи
через отверстие в корпусе автомобиля,
вставьте в него резиновое прокладочное
кольцо, чтобы провода не тёрлись о металл.
При установке трансивера в автомобиль,
обильно оборудованный разной электроникой,
на некоторых частотах возможен не очень
уверенный приём, т.к. автомобильная
электроника генерирует массу помех.
ЗАПОМНИТЕ!
Имеется специальная инструкция по правилам
установки Icom’овской аппаратуры в
автомобили. Свяжитесь с Вашим дилером или
дистрибьютором.
