Частота доступа 1750 Гц
Для доступа к большинству Европейских
ретрансляторов требуется частота 1750 Гц.

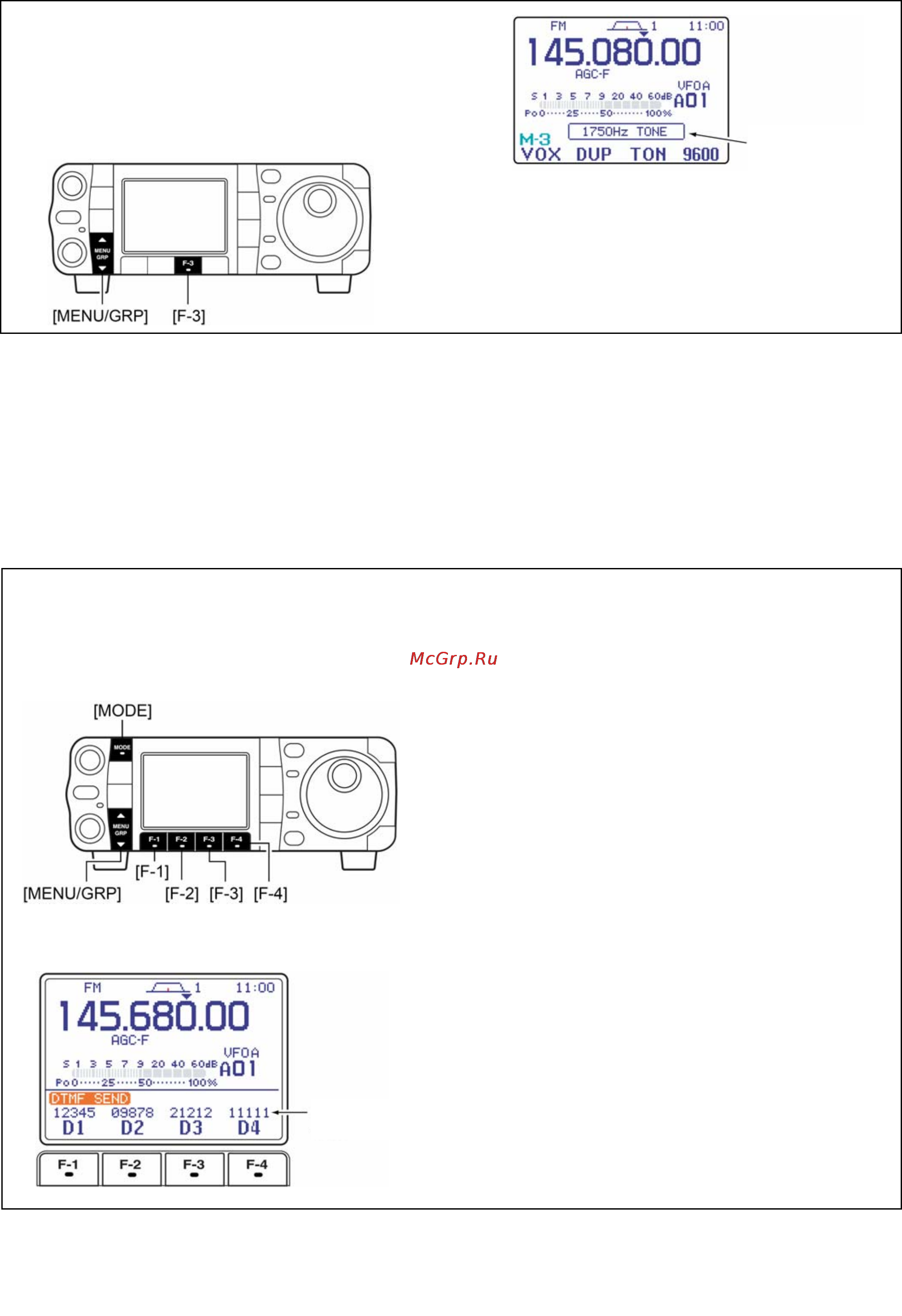

¬ Нажав и не отпуская кнопки [PTT], нажмите
на [F-3 TON] в экране меню M-1 в процессе
работы с репитером.
ЗАПОМНИТЕ: Эта функция не работает в не-
Европейских версиях.
Инкодер памяти DTMF
DTMF суб-тоны используются для автоматического временного соединения, управления другим
оборудование и т.п. У трансивера имеется 4 DTMF канала памяти (D1–D4) для хранения наиболее часто
используемых DTMF кодовых последовательностей длиной до 24-х цифр.
Меню посылки DTMF
Для того, чтобы передать DTMF код с
использованием меню посылки DTMF, заранее
запрограммируйте нужный код – как это
делается, будет рассказано на следующей
странице.
•
DTMF меню посылки
•
Передача
1 Переключитесь в режим FM кнопкой [MODE].
2 Войдите в меню S-1.
• Один или два раза нажмите на [MENU/GRP] на 1
секунду, чтобы выбрать группу меню S.
• Кратковременно один или более раз нажимайте на
[MENU/GRP], чтобы выбрать меню S-1.
3 Нажмите на [F-2 DTM], чтобы войти в меню
посылки DTMF.
• Если появится корневое DTMF меню, нажмите на
кнопку [F-1 SND]. DTMF стартовое меню можно
изменить в режиме прочих (других) установок.
4 Нажимайте на [F-1 D1] – [F-4 D4], чтобы
передать DTMF код
• При передаче “D1” – “D4” будут подсвечиваться.
• Установите скорость DTMF в пределах 100 – 500 мсек.
(с шагом 100 мсек.). Режим DTMF-установок – см. на
следующей странице.
5 Дважды нажмите на кнопку [T
(MENU/GRP)
],
чтобы выйти из меню посылки DTMF и
вернуться к обычной индикации в режиме FM.
Появится
соответствующая
ин
д
ика
ц
ия.
Кодовая DTMF
последовательность
