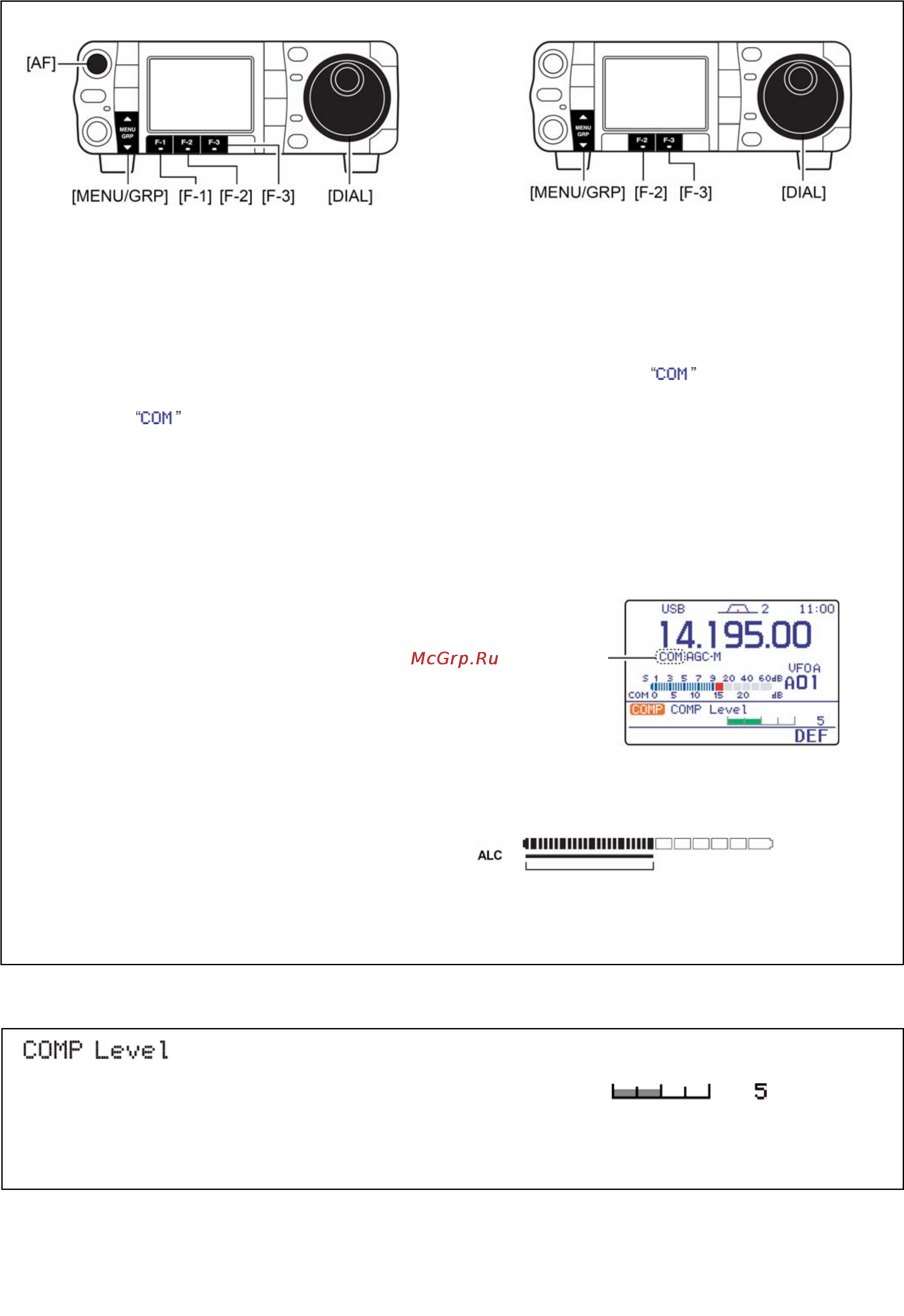

Установки речевого компрессора
•
Предустановка трансивера
1 Переключитесь в режим SSB.
2 Выключите речевой компрессор – ‘OFF’,
если он был включён – ‘ON’.
¾ Войдите в меню M-1.
• Один или два раза нажмите на [MENU/GRP] на 1
секунду, чтобы выбрать группу меню M.
• Кратковременно один или более раз нажимайте
на [MENU/GRP], чтобы выбрать меню M-1.
¾ Кратковременно нажмите на [F-2 COM], чтобы
выключить компандер – ‘OFF’.
• Значок пропадёт с экрана.
3 Выберите ALC-метр.
¾ Войдите в меню S-3.
¾ Нажимайте на [F-3 MET] один или более раз,
чтобы выбрать ALC-метр.
• Зажжётся значок “ALC”.
4 Отрегулируйте микрофонное усиление.
¾ Кратковременно нажмите на [AF
(SET)
], чтобы
войти в меню режима установок.
¾ Нажмите на [F-1 QS], чтобы войти в режим
быстрых установок.
¾ Кнопкой [F-1 S][F-2 T] выберите строчку “MIC
Gain”.
¾ Нажмите на [PTT] коммуникатора, чтобы
начать передачу своим обычным голосом.
¾ Говоря в микрофон, вращайте ручку
настройки так, чтобы шкала ALC-метра не
заходила за ALC-зону
даже тогда, когда Вы
начинаете говорить громче.
¾ Нажмите на [T
(MENU/GRP)
] дважды, чтобы
выйти из режима установки и вернуться в
обычный режим работы.
•
Установка степени сжатия
1 Выберите COMP-метр.
¾ Войдите в меню S-1.
• Один или два раза нажмите на [MENU/GRP] на 1
секунду, чтобы выбрать группу меню S.
• Кратковременно один или более раз нажимайте на
[MENU/GRP], чтобы выбрать меню S-1
¾ Один или более раз нажав на [F-3 MET],
выберите COMP-метр.
• Появится значок .
2 Включите функцию компандирования – ‘ON’ и
войдите в режим установки степени сжатия
речи.
¾ Войдите в меню M-1.
¾ Нажмите и 1 секунду подержите нажатой кнопку
[F-2 COM], чтобы войти в режим выбора
степени сжатия.
• Функция компандирования автоматически
активизируется.
3 Вращая ручку настройки, сделайте так, чтобы
COMP-метр показывал между 10 дБ и 20 дБ.
ЗАПОМНИТЕ: Когда пиковые значения голоса
выходят за пределы ALC-зоны, звук может
передаваться искажённым.
ALC зона
Выставите ‘COMP LEVEL’ так, чтобы даже пики
голоса не выходили за пределы зоны.
В этой позиции устанавливается степень
сжатия речи. Уровень компрессии может лежать
от 0 до 10.
• Подержите [F-4 DEF] нажатой 1 секунду, чтобы вернуться
к заводской установке.
5 (заводская установка)
Зажжётся
