93
Компания «Т-ХЕЛПЕР»
(095) 742-3444

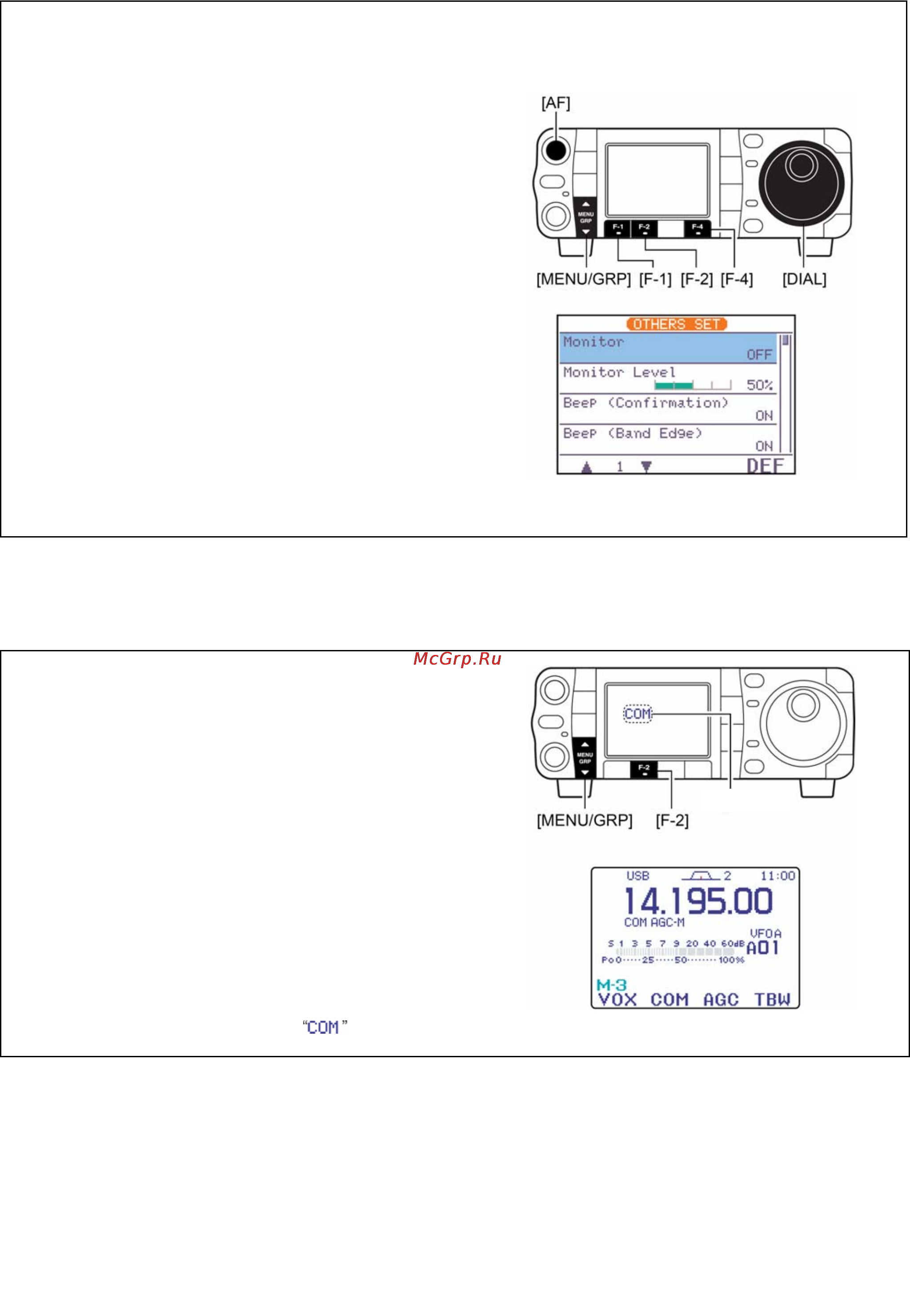

Функция мониторинга (прослушивания)
Функция мониторинга позволяет Вам в любом
режиме прослушивать Ваши собственные
передаваемые сигналы через
громкоговоритель. Функция бокового тона в CW
функционирует независимо от установок
функции мониторинга.
1 Кратковременно нажмите на [AF
(SET)
], чтобы
войти в меню режима установок.
2 Нажмите на [F-4 OTH], чтобы войти в режим
прочих (других) установок.
3 Несколько раз нажав на [F-1 S], выберите
“Monitor”.
4 Вращая ручку настройки, включите функцию
– ‘ON’.
• Нажмите на [F-4 DEF], чтобы вернуться к заводской
установке.
5 Нажимая на [F-2 T], выберите “Monitor
Level”.
6 Вращая ручку настройки, выбирайте
громкость мониторинга.
• Нажмите на [F-4 DEF], чтобы вернуться к заводской
установке.
7 Дважды нажмите на кнопку [T
(MENU/GRP)
],
чтобы выйти из режима и вернуться в
обычный режим работы.
Пользуйтесь головными телефонами, чтобы
исключить акустическую обратную связь.
Компрессор речи (компандер)
IC-7000 имеет встроенный речевой компрессор,
вносящий в сигнал малые искажения. Это
устройство повышает среднюю выходную
мощность речевую мощность в режиме SSB и
особенно эффективно при DX-связях или
связях в условиях сильной зашумлённости,
когда на той – принимающей стороне Вас плохо
слышно или трудно разобрать.
1 Переключитесь в режим SSB.
2 Войдите в меню M-3.
• Один или два раза нажмите на [MENU/GRP] на 1
секунду, чтобы выбрать группу меню M.
• Кратковременно один или более раз нажимайте на
[MENU/GRP], чтобы выбрать меню M-3.
3 Кратковременно нажимайте на [F-2 COM],
чтобы включить или выключить речевой
компрессор.
• При работающем компандере горит .
Появится
