Icom IC-7000 [8/100] Органы управления
![Icom IC-7000 [8/100] Органы управления](/views2/1033705/page8/bg8.png)
7
Компания «Т-ХЕЛПЕР»
(095) 742-3444
1

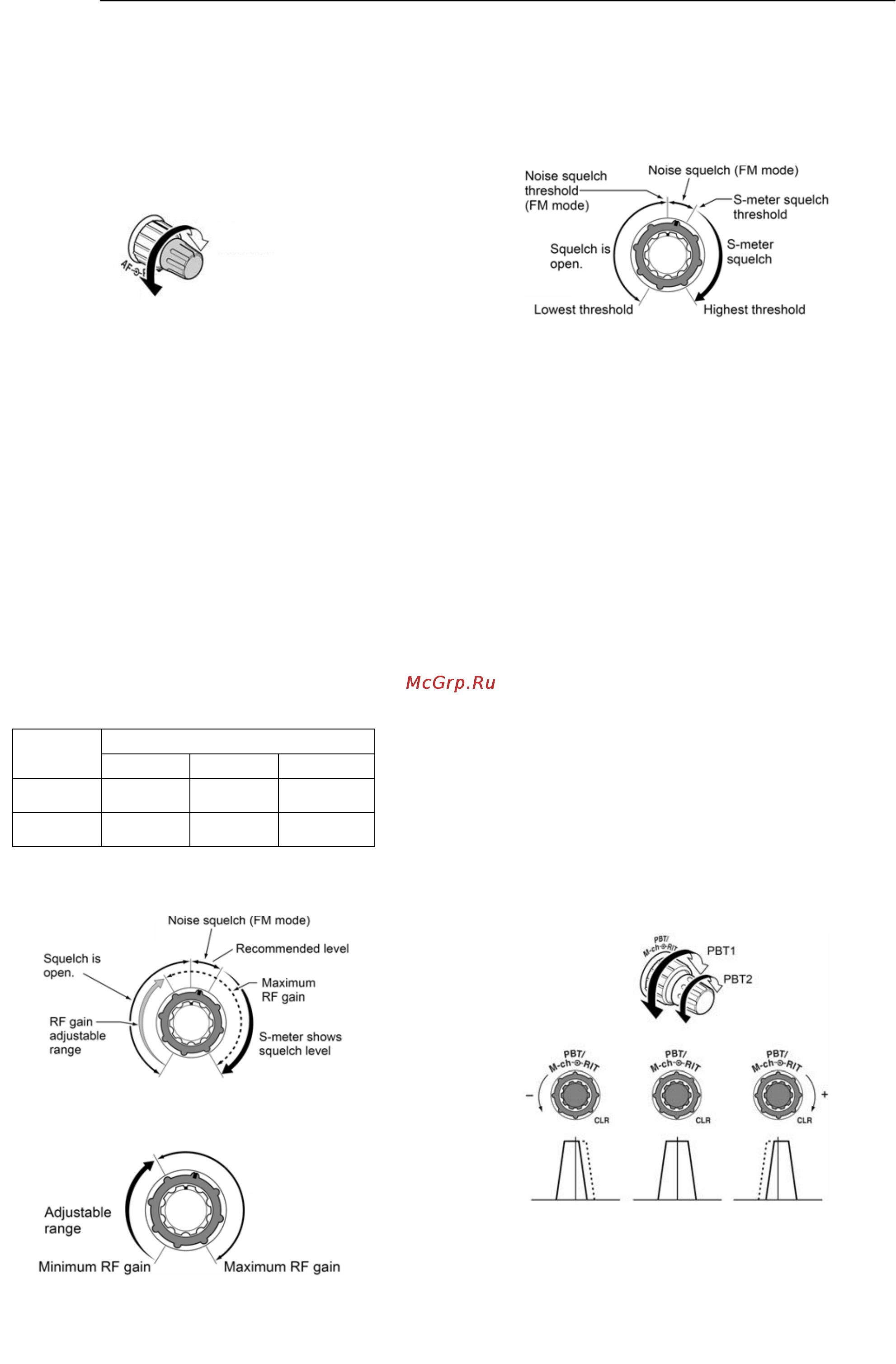

ОРГАНЫ УПРАВЛЕНИЯ
Передняя панель
(
(
1
1
)
)
РЕГУЛЯТОР ГРОМКОСТИ [AF
(SET)
]
(внутренняя
ручка)
¬
Вращайте эту ручку для изменения уровня
громкости динамика или головных телефонов.
Кратковременно нажмите, чтобы войти в меню режима
установок.
•
•
Ещё раз нажмите, чтобы выйти из меню режима установок.
(
(
2
2
)
)
РЕГУЛЯТОР КОЭФФИЦИЕНТА УСИЛЕНИЯ по
ВЧ/ПОРОГА СРАБАТЫВАНИЯ
ШУМОПОДАВИТЕЛЯ [RF/SQL]
(внешняя ручка)
Служит для установки усиления по ВЧ и порога
срабатывания шумоподавителя.
Шумоподавитель, когда он закрыт, при отсутствии
полезного сигнала отключает звук из динамика или
головных телефонов, чтобы не было шипа.
•
•
Шумоподавитель особенно эффективен в режиме FM. Он
также работоспособен и в других режимах.
•
•
Рекомендуемое положение регулятора [RF/SQL] от 12-ти до
1 часу дня.
•
•
Регулятор можно установить в положение ‘Авто’ (управление
усилением по ВЧ в режимах SSB, CW и RTTY; управление
шумоподавителем в AM, FM и WFM) или только управление
шумоподавителем (усиление по
ВЧ при этом будет
зафиксировано на максимуме) во всех смешанных (других)
режимах установки, как показано в таблице.
ВЫБРАННЫЙ РЕЖИМ УСТАНОВКИ
РЕЖИМ
Авто SQL RF + SQL
SSB, CW
RTTY
RF GAIN SQL RF + SQL
AM, FM
WFM
SQL SQL RRF + SQL
•
Работа в качестве регулятора усиления по ВЧ
/регулятора порога шумоподавления
•
Работа в качестве регулятора усиления по ВЧ
(Шумоподавитель принудительно открыт только в
режимах SSB, CW и RTTY)
•
Работа в качестве регулятора величины
порога срабатывания шумоподавителя
(Усиление по ВЧ зафиксировано на максимуме)
(
(
3
3
)
)
КНОПКА ВКЛЮЧЕНИЯ/ВЫКЛЮЧЕНИЯ [PWR]
¬
Если
трансивер выключен, нажмите на неё
для его включения.
•
•
Не забудьте до этого включить питание источника.
¬
Если
трансивер включён, то для его
выключения нажмите и подержите её 1 сек.
(
(
4
4
)
)
ЗАЩЁЛКА, ДЕРЖАЩАЯ ПЕРЕДНЮЮ
ПАНЕЛЬ
Для того, чтобы отстыковать переднюю панель
от корпуса трансивера, потяните защёлку на
себя (когда трансивер смотрит на Вас).
(
(
5
5
)
)
РЕГУЛЯТОРЫ ПОЛОСЫ ПРОПУСКАНИЯ/M-ch
/RIT [PBT/M-ch/RIT]
¬
Нажимайте
на внутреннюю ручку для
включения/выключения функции регулировки
полосы пропускания (PBT) или функции
канал памяти (M-ch)/RIT.
¬
Если
у Вас выбрана регулировка полосы, то:
9
9
Изменяйте полосу пропускания приёмника по
ВЧ с помощью цифрового фильтра DSP.
•
•
Полоса пропускания и частота сдвига будут
индицироваться на дисплее.
•
•
Заводской установкой является возможность
сужения полосы пропускания до половины её
ширины. Шаг сужения полосы составляет 25 Гц.
9
9
Для возврата к начальной установке нажмите и
1 сек. подержите нажатой внутреннюю ручку.
Срез высших частот Центр Срез низших частот
Громче
Тише
См. стр. 41.
См. стр. 41.
См. ст
р
. 41.
