26
Компания «Т-ХЕЛПЕР»
(095) 742-3444

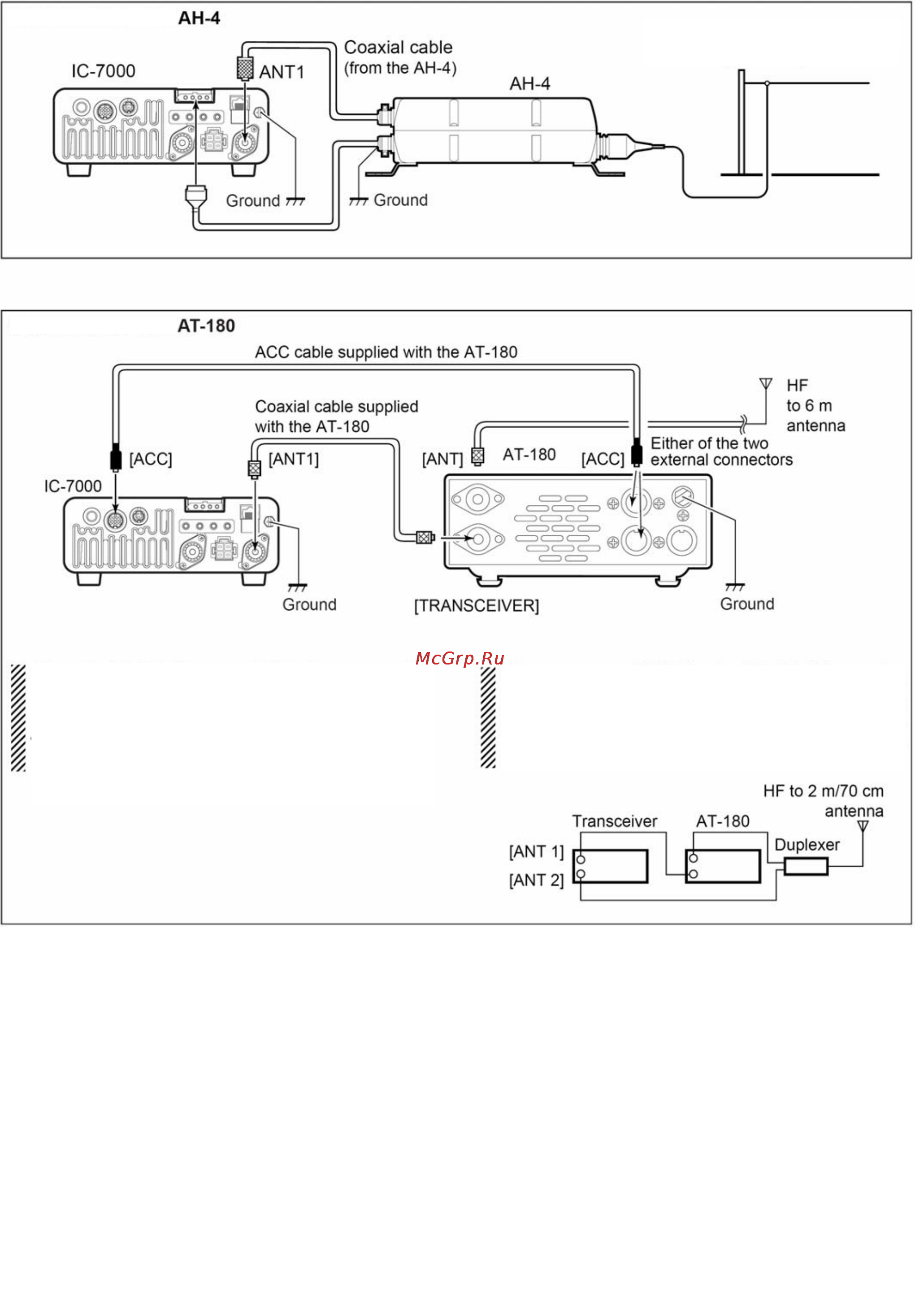

Внешние антенные тюнеры
Антенна типа «длинный провод» или
приобретаемая отдельно AH-2b
ПО
Д
КЛЮЧЕНИЕ
ПО
Д
КЛЮЧЕНИЕ
•
При подключении AT-180 выключите питание
IC-7000, иначе микропроцессор (CPU) может
дать сбой и AT-180 станет функционировать
неправильно.
•
При совместном использовании AT-180 с
усилителем мощности диапазонов 2м/70см
пона
д
обится OPC-742.
•
Не подключайте [ANT2] к AT-180. Используя
двойную HF – 2м/70см или широкополосную
антенну, поставьте между AT-180 и
антенной диплексер, т.к. сигналы 2м/70см
не проходят через AT-180.
