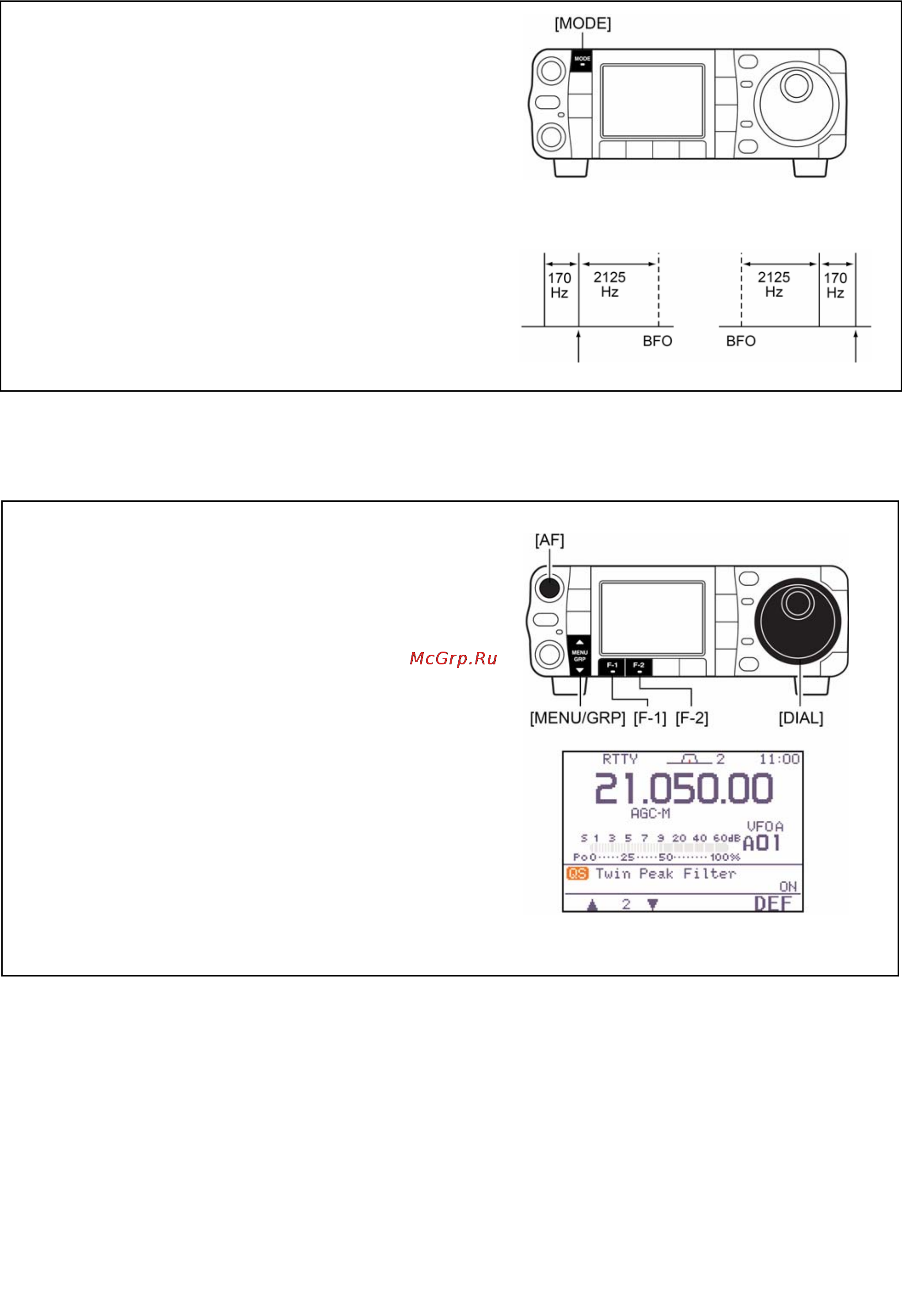

Режим реверсного RTTY
Выводимые на экран символы подставляются в
случайном порядке, когда в принимаемом
сигнале поменялись местами MARK’ерная и
SPACE’овая частоты. Это реверсирование
может быть вызвано неправильными
соединениями TNC, установками, командами и
т.п.
Чтобы принять реверсированный RTTY сигнал
правильно, выбирайте режим RTTY-R
(реверсный RTTY).
1 Несколько раз кратковременно нажав на
[MODE], войдите в режим RTTY.
2 По 1 секунде нажимайте на [MODE], чтобы
переключаться между режимами RTTY и
RTTY-R.
Нормально Реверсно
Пробел Маркер Пробел Маркер
индицируемая частота индицируемая частота
Фильтр с двугорбой АЧХ
Фильтр с двугорбой амплитудной
характеристикой видоизменяет принимаемый
сигнал, специально выделяя 2 конкретные
частоты (2125 и 2295 Гц) для повышения
качества приёма RTTY сигналов.
1 Несколько раз кратковременно нажав на
[MODE], войдите в режим RTTY.
• Войдя в режим RTTY, по 1 секунде нажимайте на
[MODE], чтобы переключаться между режимами
RTTY и RTTY-R.
2 Кратковременно нажав на [AF
(SET)
], войдите
в меню режима установок.
3 Нажмите на [F-1 QS], чтобы войти в режим
быстрых установок.
4 Нажимайте на [F-1 S] или [F-2 T], чтобы
выбрать строчку “Twin Peak Filter”.
5 Вращая ручку настройки, включайте (ON)
или отключайте (OFF) функцию фильтра.
• При работающей функции двугорбого фильтра
громкость звука может возрасти.
6 Дважды нажмите на [T
(MENU/GRP)
], чтобы
вернуться в обычной режим работы.
