53
Компания «Т-ХЕЛПЕР»
(095) 742-3444

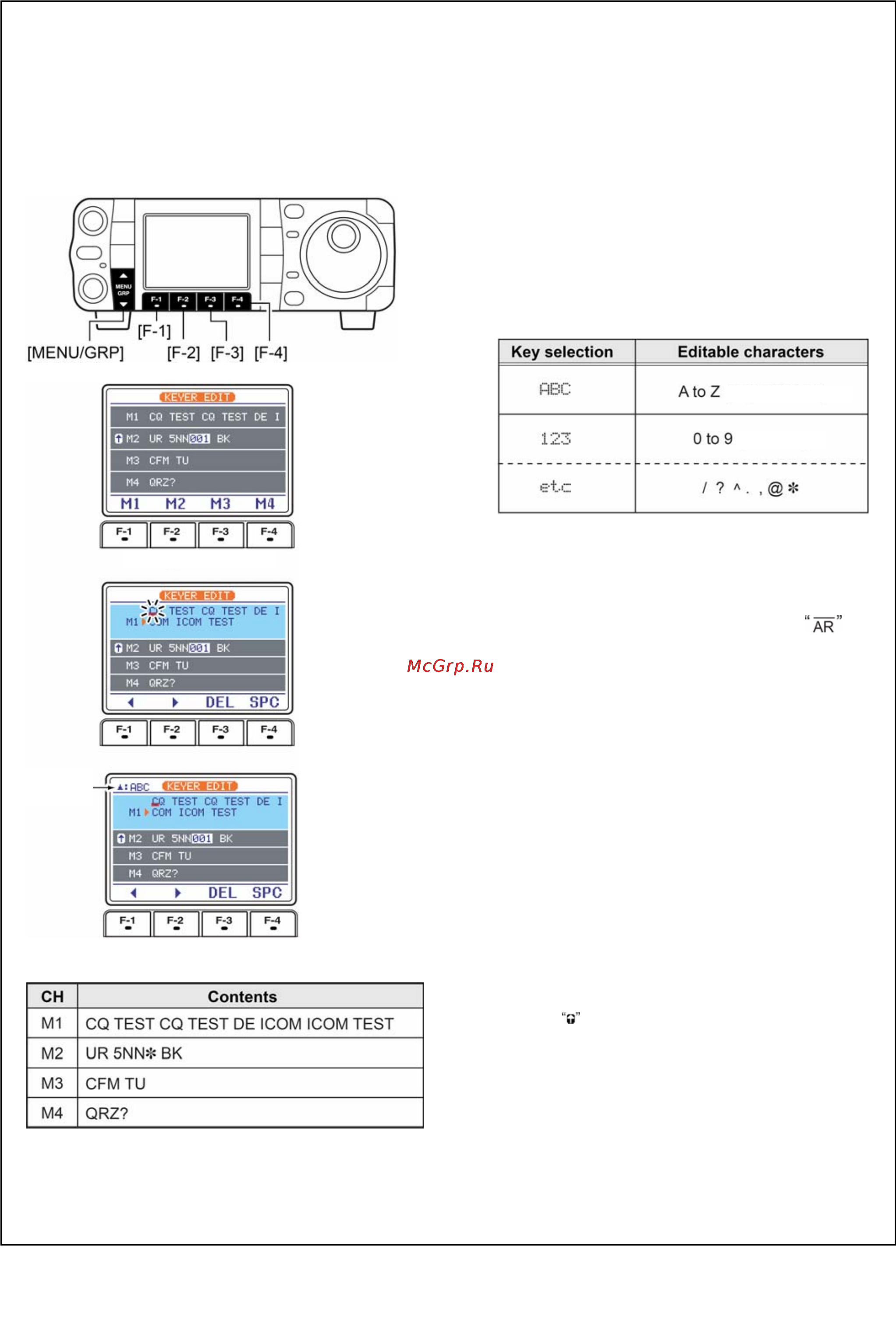

Редактирование памяти ключа
Содержимое памятей ключа можно установить
в меню редактирования памяти ключа. Память
ключа способна запомнить и передавать 4 CW
последовательности наиболее часто
используемых CW-сообщений, номер
содержимого и т.п. Общая ёмкость памяти
ключа составляет 55 символов на канал
памяти.
•
Заранее запрограммированные содержания
•
Программирование содержимого
1 Нажимая на [MODE], переключитесь в
режим CW.
2 Войдите в меню S-1.
• Один или два раза нажмите на [MENU/GRP] на 1
секунду, чтобы выбрать группу меню S.
• Кратковременно один или более раз нажимайте на
[MENU/GRP], чтобы выбрать меню S-1.
3 Нажмите на [F-2 KEY], затем на
[T
(MENU/GRP)
], чтобы выбрать корневое меню
ключа.
• Если появится корневое меню ключа, пропустите его
нажатием на [T
(MENU/GRP)
]. Стартовое меню ключа
можно изменить в режиме прочих (других) установок.
4 Нажмите на [F-2 EDT], чтобы войти в меню
редактирования ключа.
5 Нажмите на [F-1 M1] – [F-4 M4], чтобы
выбрать требуемый канал памяти ключа.
6 Несколько раз нажав на [S
(MENU/GRP)
],
выберите требуемую группу символов ([ABC],
[123] или [etc]).
ЗАПОМНИТЕ:
Значок “^” используется для передачи
следующего слова без пробела, например,
AR
.
Ставьте “^” перед текстовой строчкой, например
^AR, чтобы посылать CW позывной
без
пробела.
Значок “” используется для вставки номера
CW-содержимого. Номер содержимого
автоматически увеличивается на 1. Эта функция
доступна только для одного канала памяти
ключа в данный момент. Канал памяти ключа M2
использует “” по умолчанию.
7 Выбирайте нужный символ, вращая ручку
настройки, или нажимая на диапазонную
кнопку (HM-151) для увеличения номера
триггерной
памяти.
• Нажимайте на [F-1 W] или [F-2 X] для перемещения
курсора.
• Нажимайте на [F-3 DEL], чтобы стереть выбранный
символ.
• Нажимайте на [F-4 SPC], чтобы сделать пробел.
• “” предназначен для контактного номера и может
использоваться только для канала памяти,
используемого для увеличения контактного номера
(значок
появляется рядом с таким каналом).
8 Повторяйте шаги 6 и 7, пока не введёте всё,
что хотели.
9 Нажмите на [T
(MENU/GRP)
], чтобы вернуться в
режим выбора канала памяти, затем
выбирайте следующий канал памяти и
повторяйте шаги 6 и 8 для ввода символов,
если нужно.
Дважды нажмите на [T
(MENU/GRP)
], чтобы
выйти из режима редактирования ключа.
(заглавные буквы)
(числа)
Выбор канала памяти
Выбранный
символ
Содержание
