Определение (сканирование) репитерного суб-тона
Прослушивая сигнал, передаваемый на
входной частоте ретранслятора, Вы сможете
определить, какая суб-тональная частота
нужна, чтобы получить доступ к репитеру.

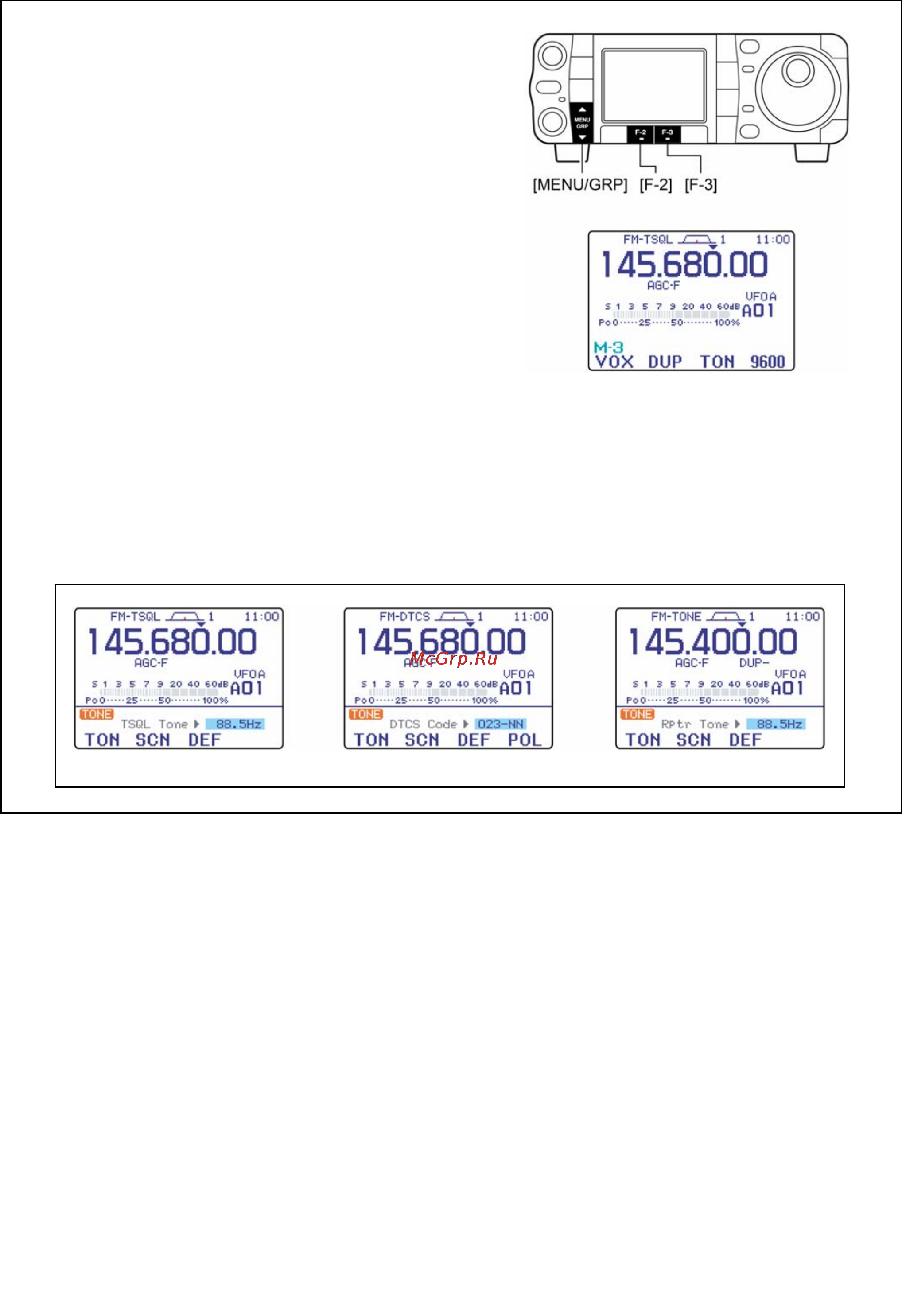

1 При работе с суб-тональным
шумоподавлением, DTCS шумоподавлением
или пользуясь ретранслятором (когда
имеется индикация “TSQL”, “DTCS” или
“TONE”), войдите в меню M-3.
• Один или два раза нажмите на [MENU/GRP] на 1
секунду, чтобы выбрать группу меню M.
• Кратковременно один или более раз нажимайте на
[MENU/GRP], чтобы выбрать меню M-3.
2 Нажмите на 1 секунду на [F-3 TON], чтобы
войти в режим FM суб-тональных установок.
3 Нажимайте на [F-2 SCN], чтобы включить
или отключить функцию определения
репитерного суб-тона.
• Как только будет обнаружен совпадающий суб-тон
или код, суб-тональное сканирование будет
автоматически прекращено, а найденный
совпадающий суб-тон или код выведен на дисплей.
Также автоматически у Вас будет заменен на
найденное новое значение старый суб-тон или код.
4 Нажмите на кнопку [T
(MENU/GRP)
], чтобы
выйти из режима установки FM суб-тонов.
В процессе суб-тонального В процессе DTCS шумоподавления При операциях с репитером.
шумоподавления.
