Icom IC-7000 [80/100] Функция rit
![Icom IC-7000 [80/100] Функция rit](/views2/1033705/page80/bg50.png)
79
Компания «Т-ХЕЛПЕР»
(095) 742-3444

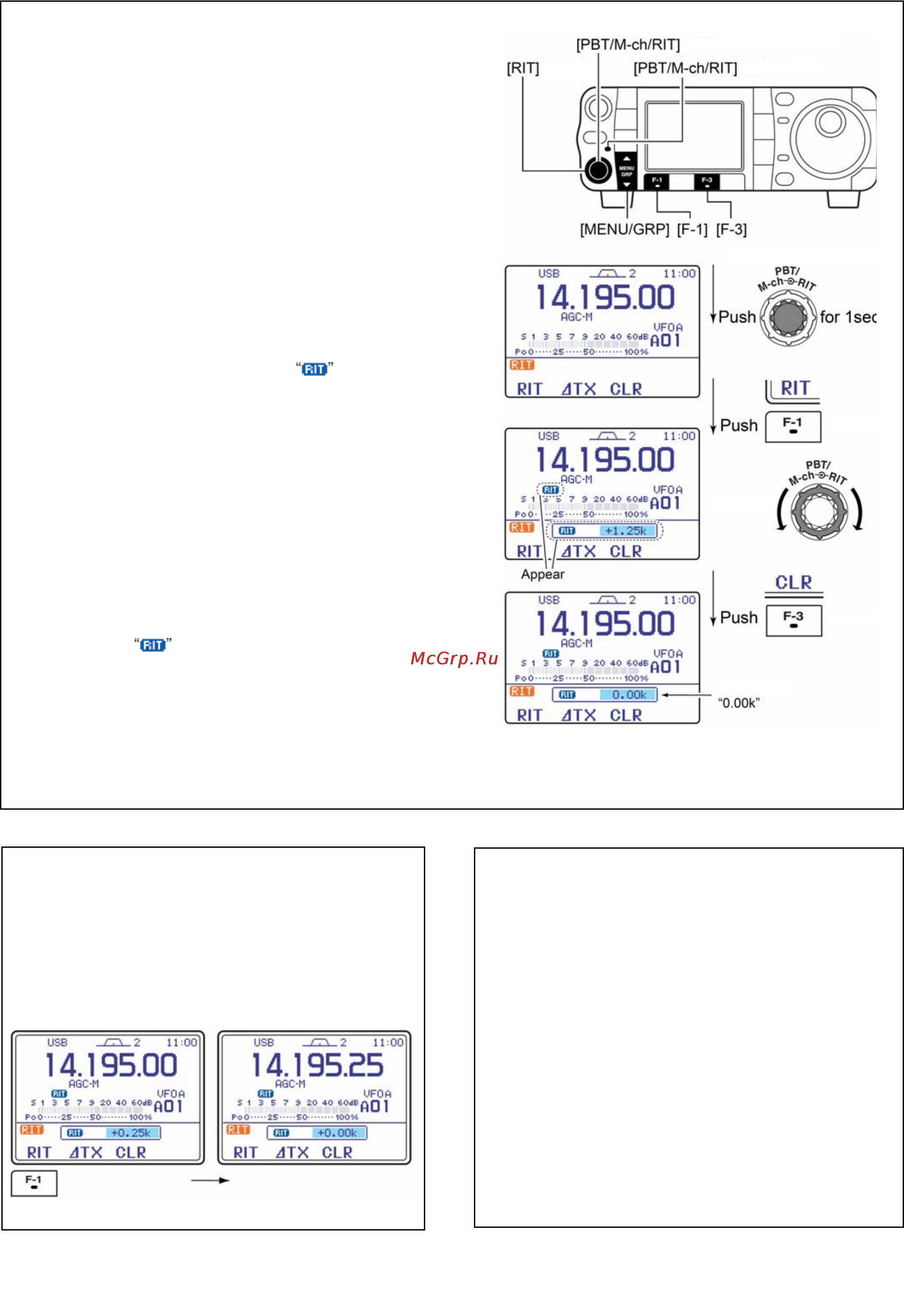

Функция RIT
Функция RIT (лёгкое рассогласование частот
приёма и передачи) компенсирует
нестабильность частоты передающей станции.
Эта функция может сдвигать частоту приёма до
±9.999 кГц с шагом 1 Гц (или 10 Гц, когда не
горит значок шага в 1 Гц) относительно частоты
передачи, которая остаётся неизменной.
1 Кратковременно нажмите на [PBT/M-ch/RIT],
чтобы активизировать функцию M-ch/RIT,
если уже выбрана двойная PBT.
• Индикатор [PBT/M-ch/RIT] загорится зелёным светом.
2 Подержите [PBT/M-ch/RIT] 1 секунду
нажатой, чтобы войти в режим RIT/∆TX.
3 Нажмите на [F-1 RIT], чтобы включить
функцию RIT.
• Когда функция активизирована, индикатор [PBT/M-
ch/RIT] меняет свой цвет свечения на оранжевый, а
на дисплее появляются значок
и величина
частотного рассогласования (сдвига).
4 Вращайте ручку RIT (внешнюю), чтобы
компенсировать нестабильность частоты
излучения передающей станции.
• Ваша частота передачи при этом остаётся
неизменной.
5 Чтобы обнулить Ваше рассогласование RIT,
на 1 секунду нажмите на кнопку [F-3 CLR].
• Нажимайте на кнопку [F-3 CLR] кратковременно для
обнуления RIT, если в меню прочих (других) установок
функция “Quick RIT/∆TX Clear” установлена в
состояние ‘ON’ – Включено.
6 Чтобы отключить функцию RIT, ещё раз
кратковременно нажмите на [F-1 RIT].
• Индикатор пропадёт с экрана.
7 Нажмите на [T
(MENU/GRP)
], чтобы выйти из
режима RIT/∆TX.
Если у Вас в одно и то же время активизированы
обе функции – и RIT, и ∆TX, ручка [RIT] (внешняя)
будет одновременно двигать обе частоты (и
приёма, и передачи) относительно индицируемой
на экране.
•
Вычислительная функция
Функция может прибавлять/отнимать частоту
сдвига RIT (или ∆TX) к/от индицируемой на
экране.
Когда на экране горит частота сдвига RIT (или
∆TX), нажмите на [F-1 RIT] (и/или [F-2 ∆TX]) на
1 секунду.
Нажмите и подержите
•
Пример из практики
Вы обнаружили DX-станцию на 21.025 МГц/CW,
которая вызывает станции, передающие на
частоте немного выше 21.025 МГц.
1 Нажмите на [F-1 RIT] и [F-2 ∆TX], чтобы
активизировать обе функции – и RIT, и ∆TX.
2 Вращайте [RIT] (внешнюю), чтобы найти
приёмную частоту DX-станции.
3 Когда Вы найдёте приёмную частоту DX-
станции, нажмите на [F-1 RIT], чтобы
отключить функцию RIT.
• Теперь Вы сможете передавать на приёмной частоте
DX-станции и принимать на частоте передачи DX-
станции (21.025 МГц).
4 Начинайте передавать, пока станция ждёт
новых вызовов.
индикатор
ру
чка/кнопка
(внешняя)
Крутите
Сб
р
ос в
Нажмите на 1 сек.
Нажмите
Нажмите
