40
Компания «Т-ХЕЛПЕР»
(095) 742-3444
Выбор режима работы
У IC-7000 имеются следующие режимы работы:
SSB (LSB/USB), CW, CW-R (реверсное CW),
RTTY, RTTY-R (реверсный RTTY), AM, FM и
WFM (только приём).
Для того, чтобы выбрать нужный режим работы,
нажимайте на кнопку [MODE] один или
несколько раз, а затем подержите, если нужно,
кнопку [MODE] 1 секунду нажатой. Смотрите
диаграмму переключений режимов справа.
• Выбранный режим работы высвечивается на экране
дисплея.
ЗАПОМНИТЕ: Если в желаемый режим никак
не удаётся переключиться, то это, скорее всего,
означает, что он был дезактивирован в режиме
прочих (разных) установок.

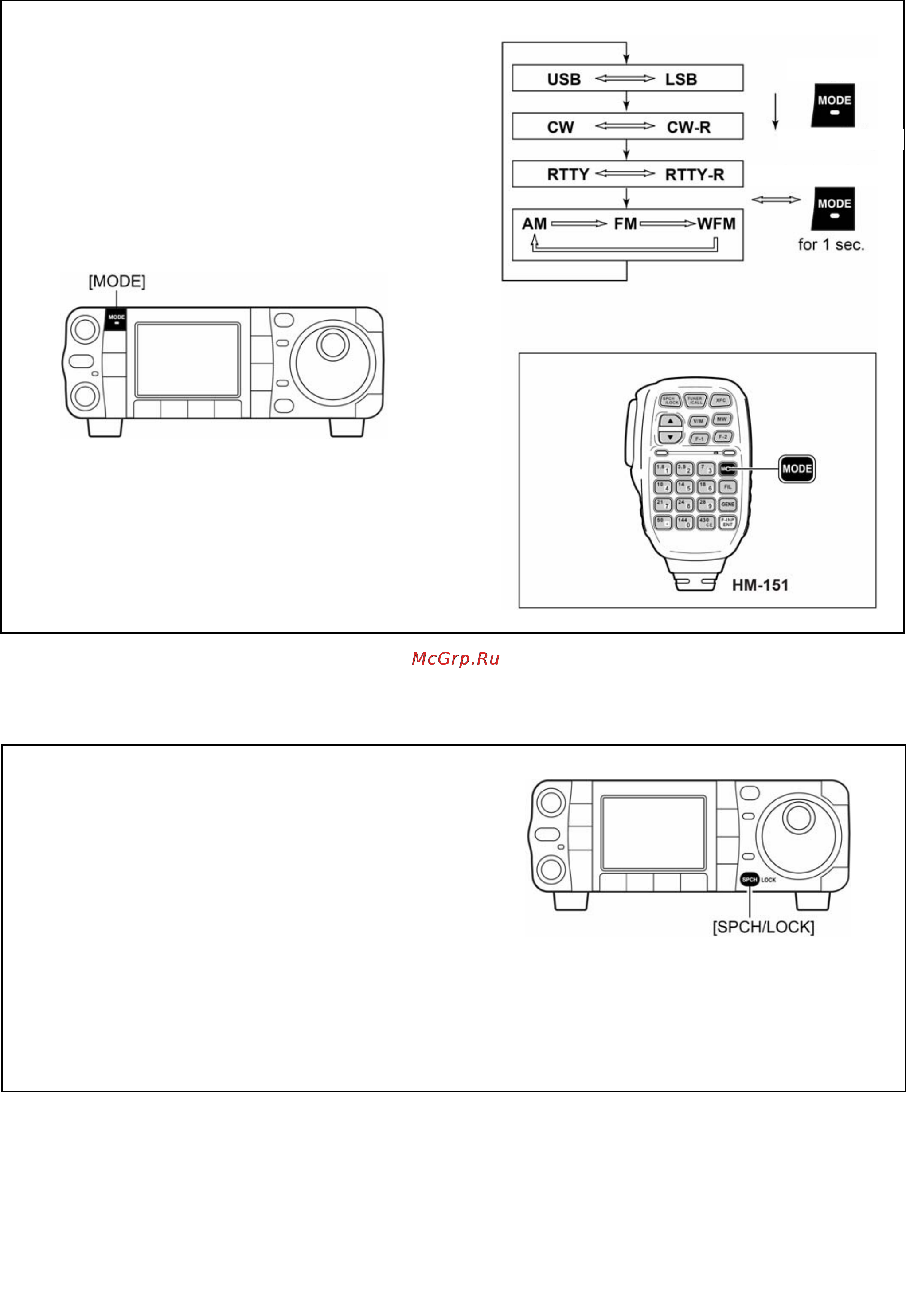

ПОСЛЕДОВАТЕЛЬНОСТЬ ВЫБОРА РЕЖИМА
Функция синтезатора речи
У IC-7000 имеется функция синтеза
человеческой речи. Эта функция сообщает
уровень показаний S-метра, рабочую частоту и
режим работы (объявление показаний S-метра
можно отключить) чистым, электронно
синтезированным голосом, правда, только по-
английски (или по-японски).
1 Укажите параметры, которые Вы хотели бы
услышать, например, уровень Громкости,
скорость, язык, содержимое в меню разных
(других) установок.
2 Кратковременно нажмите на [SPCH/LOCK],
чтобы аппарат заговорил.
• Чтобы прекратить объявление, кратковременно
нажмите на [SPCH/LOCK].
Нажимайте
кратковременно
Нажмите и подержите
