89
Компания «Т-ХЕЛПЕР»
(095) 742-3444
6
ФУНКЦИИ ПРИ ПЕРЕДАЧЕ

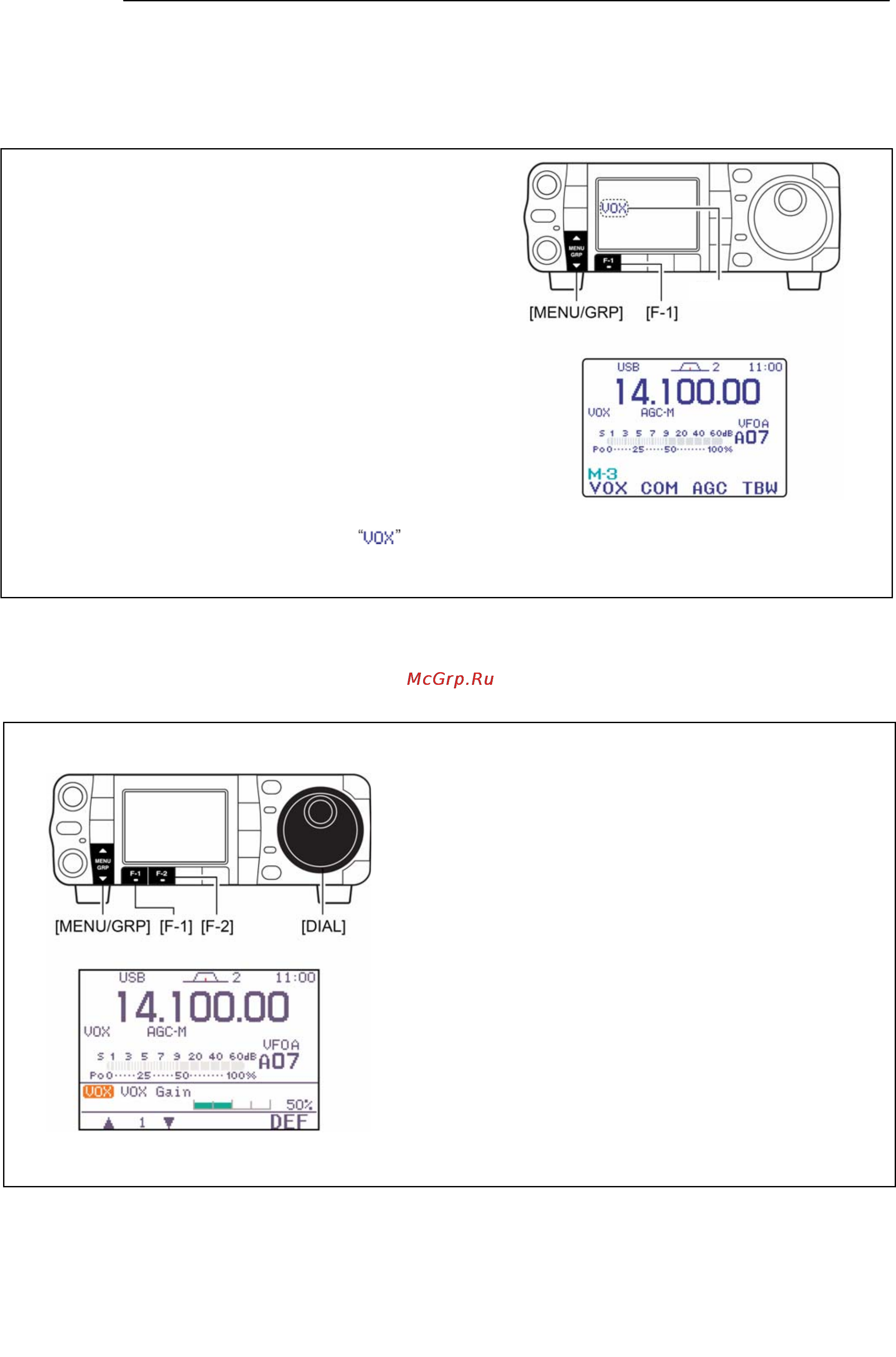

Функция VOX
Функция VOX (Передача, Управляемая
Голосом) переключает трансивер с приёма на
передачу, как только зафиксирует, что Вы
заговорили, и переводит аппарат в режим
приёма, когда Вы замолчите. Функция удобно
тем, что в таком режиме проведения связей у
Вас остаются свободными руки для каких-то
манипуляций, например, с персональным
компьютером.
1 Переключитесь в
любой из телефонных
режимов (SSB, AM, FM) кнопкой [MODE].
2 Войдите в меню M-3.
• Один или два раза нажмите на [MENU/GRP] на 1
секунду, чтобы выбрать группу меню M.
• Кратковременно один или более раз нажимайте на
[MENU/GRP], чтобы выбрать меню M-3.
3 Нажимая на [F-1 VOX], включайте или
отключайте функцию VOX.
• Когда функция активизирована, горит значок .
Такие важные параметры, как VOX-усиление,
ANTI-VOX и VOX-задержка устанавливаются в
режиме установок VOX.
Установка рабочих параметров функции VOX
1 Переключитесь в телефонный режим работы
(SSB, AM, FM).
2 Войдите в меню M-3.
• Один или два раза нажмите на [MENU/GRP] на 1
секунду, чтобы выбрать группу меню M.
• Кратковременно один или более раз нажимайте на
[MENU/GRP], чтобы выбрать меню M-3.
3 Нажмите и 1 секунду подержите нажатой [F-1
VOX], чтобы войти в режим VOX-установок.
4 Нажимая на [F-1 S] или [F-2 T], выбирайте
нужный Вам VOX-параметр.
5 Говоря в микрофон, поверните ручку
настройки так, чтобы трансивер непрерывно
передавал.
6 Установите удобную VOX-задержку –
интервал времени до перехода на приём.
• Выбирайте величину VOX-задержки кнопкой [F-1 S] или
[F-2 T].
• Вращайте ручку настройки.
7 Если звук из динамика воздействует на
поведение системы VOX, измените настройку
анти-VOX так, чтобы громкоговоритель не
действовал на работу системы VOX.
Появится
