14
Компания «Т-ХЕЛПЕР»
(095) 742-3444

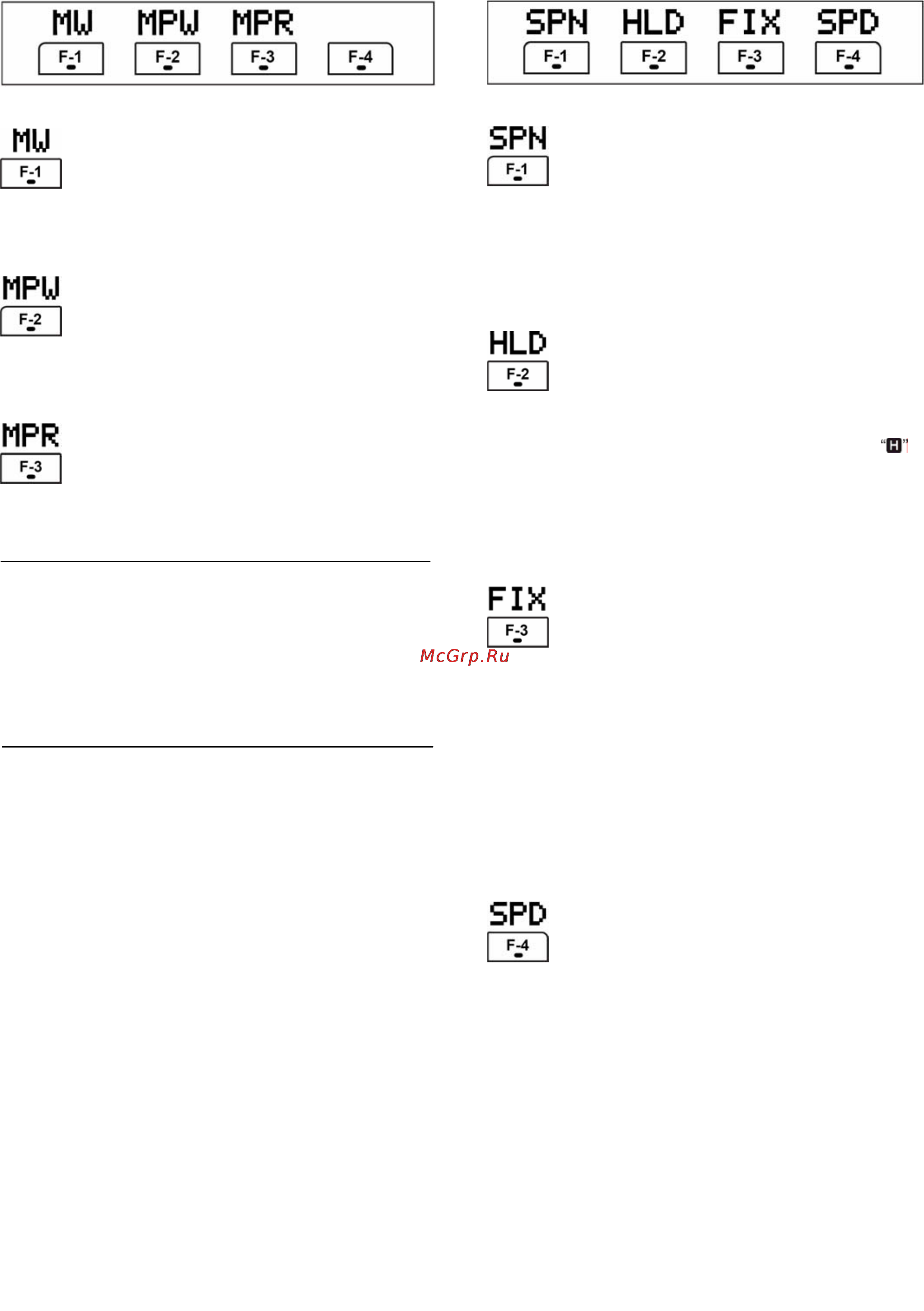

Функции Меню S-3
ЗАПИСЬ В ПАМЯТЬ
Нажмите и 1 секунду подержите нажатой, чтобы
записать индицируемую частоту VFO и режим
работы в выбранный канал памяти.
ЗАНЕСЕНИЕ В ЗАПИСНУЮ КНИЖКУ
Нажмите, чтобы записать индицируемую частоту
VFO и режим работы в электронную записную
книжку.
ЧТЕНИЕ ИЗ ЗАПИСНОЙ КНИЖКИ
Нажмите, чтобы вызвать электронную записную
книжку.
9
Что такое функция записной книжки?
Функция записной книжки хранит в памяти частоты
и режимы работы, откуда их легко извлекать.
Странички записной книжки отделены в памяти от
обычных каналов памяти. По заводской установке
в записной книжке 5 листков, но, если нужно, то их
количество можно увеличить до 10-ти в меню
разных (прочих)
установок.
Функции Меню G-1 (Спектроскоп)
ШАГИ ПЕРЕСТРОЙКИ ЧАСТОТЫ
¬
Нажимайте кратковременно, чтобы изменять
шаг перестройки частоты при свипировании.
• Имеются следующие шаги перестройки
спектроанализатора: ±10, 25, 50, 100 и 250 кГц.
¬
Нажмите и 1 секунду подержите нажатой,
чтобы вернуться к шагу перестройки ±10 кГц.
УДЕРЖАНИЕ ПИКОВОГО ЗНАЧЕНИЯ
¬
Нажмите, чтобы «заморозить» текущую
простую индикацию спектра на дисплее.
• Во время работы этой функции будет гореть значок .
¬
Нажмите и 1 секунду подержите нажатой,
чтобы стереть пиковые значения.
• Пиковые значения индицируются снизу от простого
спектроанализатора. Функцию запоминания пикового
значения можно отключить в режиме установок
спектроанализатора.
ВЫБОР ФИКСАЦИЯ/ЦЕНТРИРОВАНИЕ
¬
Нажимайте, чтобы переключаться между
фиксированным режимом простого
спектроанализатора и режимом центрирования.
• В фиксированном режиме:
При вращении ручки настройки маркер всегда остаётся в
центре экрана.
• В режиме центрирования:
При вращении ручки настройки смещаются граничные
частоты.
¬
В режиме фиксации нажмите и 1 секунду
подержите нажатой, чтобы индицируемая
частота совпала с маркерной.
СКОРОСТЬ ПРОКАЧКИ ЧАСТОТЫ
¬
Нажимайте кратковременно, чтобы
переключаться между Высокой и Низкой
скоростями развёртки спектра.
¬
Нажмите и 1 секунду подержите нажатой,
чтобы войти в режим анализа спектра.
